Serveur de console sécurisé IOLAN SCG R/U
Gestion de l'infrastructure informatique hors bande
- 18, 34 ou 50 Ports Console d'Administration
- Design modulaire avec prise en charge des interfaces RS232/RS422/RS485 RJ45 et USB 3.0
- Double connexion réseau 10/100/1000 avec ports cuivre RJ45 et fibre SFP
- ZTP et le Plate-forme de gestion centrale PerleVIEW simplifient la configuration, l'administration, la surveillance et le dépannage.
- Hébergement cloud -- Déployez et gérez votre réseau depuis le cloud
- Moteur de routage avancé avec sécurité AAA et chiffrement SSH/SSL pour répondre à toutes les politiques de conformité des centres de données
- Alimentation Double AC ou Double 48vDC pour une disponibilité tolérante aux erreurs

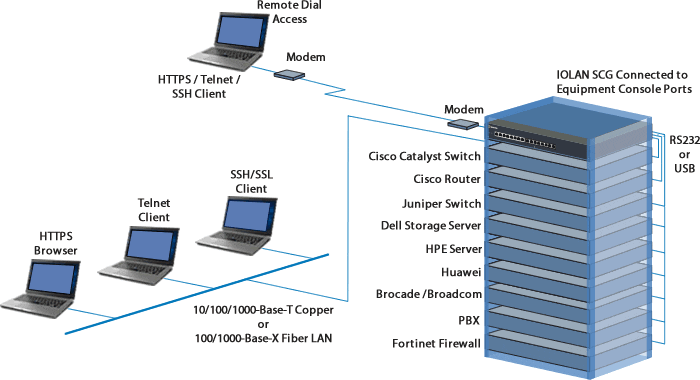

Les serveurs de console Perle IOLAN SCG R/U fournissent aux gestionnaires de centres de données la solution ultime pour la gestion de console à distance redondante et sécurisée de tout appareil avec un port de console RS232 RJ45 ou USB. Et, la nouvelle carte IOLAN G16 RS-Multi, avec 16 interfaces RJ45 RS232/422/485 sélectionnables par logiciel, permet aux organisations de connecter une variété d’équipements en série à Ethernet. Avec une plate-forme matérielle modulaire extensible, un pare-feu intégré, une authentification à deux facteurs, un basculement avancé vers plusieurs réseaux et Zero Touch Provisioning (ZTP), vos professionnels de l'informatique et personnels de centre d'exploitation réseau (NOC) auront tout ce dont ils ont besoin pour effectuer facilement une gestion sécurisée des centres de données à distance et une gestion hors bande des actifs informatiques de n'importe où dans le monde. Cette solution de rack 1U économique maintient également l'intégrité du protocole sur Ethernet et ajoute des capacités de routage IPv4/IPv6 complètes avec prise en charge des protocoles RIP, OSPF et BGP.
La plate-forme matérielle modulaire permet la gestion par console de tous les actifs informatiques
Le Serveur de Console modulaire IOLAN SCG R/U fournit jusqu'à 50 ports de gestion de console avec support pour des interfaces USB, RS232, RS422 et RS485 . La conception modulaire de l'IOLAN SCG permet à l'utilisateur d'échanger, de mettre à niveau et d'évoluer vers n'importe quelle combinaison de modules à 16 ports pour prendre en charge tous les types de ports d'administration dans une solution de gestion de consol
IOLAN SCG de Perle est la seule solution du marché capable de prendre en charge jusqu’à 50 ports USB 3.0 haute densité compatibles avec les solutions USB de tous les fabricants, tels que les routeurs, commutateurs, pare-feu, serveurs Cisco (Solaris, Windows, Unix et Linux) PBX, équipements de stockage réseau et appliances de sécurité.
Les ports RS232 RJ45 sont configurables par logiciel pour utiliser des câbles droits ou roulés pour connecter vos équipements Cisco. On peut également configurer une broche DCD pour les périphériques tiers qui ont besoin de ce signal supplémentaire. les interfaces RS232/422/485 sélectionnables par logiciel de IOLAN SCG simplifient la configuration et éliminent les altérations mécaniques associées aux commutateurs DIP. Cela signifie que l’IOLAN SCG de Perle prend en charge plus de périphériques série que tout autre serveur de ports console du marché.
Sécurité réseau avancée, authentification et chiffrement de données
L’Authentification à 2 facteurs (A2F) permet de limiter l’accès à l’appareil et aux données aux utilisateurs autorisés, tandis que la gestion d’authentification à distance (RADIUS, TACACS+ et LDAP) permet une intégration aux systèmes professionnels pour contrôler l’accès aux appareils sur le terrain.
Le pare-feu intégré offre des politiques intuitives pour protéger les réseaux internes des accès non autorisés. Le pare-feu permet également de séparer les réseaux internes les uns des autres. S’il existe des ressources réseau qui nécessitent d’être accessibles à un utilisateur extérieur, tel qu’un serveur Web ou FTP, ces ressources peuvent être placées sur un réseau séparé, derrière le pare-feu, dans une zone démilitarisée (DMZ).
Les transmissions des données réseau et l’accès à des ports admin de console distants sur des équipements informatiques sont protégés par des outils de chiffrement standard comme Secure Shell (SSH) et Secure Sockets Layer (SSL). En utilisant les technologies de chiffrement, un Console Server IOLAN SCG peut protéger les données sensibles et confidentielles d’un périphérique en série avant leur transmission sur l’intranet de l’entreprise ou l’internet public. En ce qui concerne la compatibilité, tous les dispositifs de chiffrement majeurs, tels que AES, 3DES, RC4, RC2 et CAST128, sont totalement pris en charge.
Avec plusieurs sessions VPN simultanées, OpenVPN, et IPSec VPN, , une authentification et un chiffrement robustes des paquets IP sont fournis au niveau de la couche réseau du modèle OSI. Cette solution est idéale en ce qui concerne l’interopérabilité entre plusieurs fournisseurs au sein d’un réseau, car elle offre la flexibilité et la possibilité de trouver la bonne solution pour une application particulière.
Fonctionnalités de redondance pour l’accès réseau et la disponibilité tolérants aux erreurs
Chaque serveur de ports console IOLAN SCG R/U est fourni avec une prise en charge de l'accès redondant réseau Ethernet cuivre et fibre et filtrage IP. Toute combinaison double des deux ports cuivre 10/100/1000Base-T et deux ports fibre SFP 100/1000Base-X peut être utilisée pour répondre à vos exigences uniques en matière d’accès au réseau. Pour la connexion à un réseau fibre, les ports SFP enfichables autorisent des configurations de réseau souples, grâce à des transducteurs optiques SFP fournis par Perle, Cisco ou autres fabricants de SFP conformes MSA.
Accès haute disponibilité
Afin de simplifier la gestion et de répondre plus rapidement aux problèmes, les administrateurs réseau ont besoin d’accéder à tous les ports de console à partir de l’écran d’un même portail. La solution de gestion centralisée basée sur le cloud de Perle réunit tout votre réseau et votre infrastructure informatique dans une seule application et vous fournit un accès et une visibilité fiables et sécurisés, en mode de fonctionnement normal comme en cas de défaillance critique du réseau. Évolutive et répondant aux besoins de tout type d’entreprise, la Gestion Centralisée sur le Cloud limite les erreurs humaines et garantit la répétabilité.
L'IOLAN SCG R/U dispose également de capacités intégrées de tolérance aux pannes pour garantir un accès sécurisé et fiable pour la gestion des équipements essentiels à la mission. La technologie Redundant Path assure la disponibilité des ports de gestion de la console via les modes Active Standby ou Dual Network Access. Le protocole de redondance de routeur virtuel (VRRPv3) permet à un groupe d'appareils de former un seul appareil virtuel pour fournir une redondance du réseau. La Double alimentation AC garantit que la gestion de la console est disponible même en cas de panne de la source d'alimentation AC principale. De plus, la protection contre les décharges électrostatiques et les surtensions est assurée par un circuit de protection ESD 15Kv robuste sur chaque port de console.
Configuration facile avec écran d'affichage frontal et clavier
L’IOLAN SCG R/U est incroyablement facile à mettre en service sur le réseau. L’affichage frontal et le clavier permettent à l'utilisateur d’affecter une adresse IP directement via l’affichage sans connexion directe au PC. Le reste de l’unité peut alors être configuré sur le réseau avec différentes options de configurateur dont PerleVIEW, WebManager, CLI, etc.
L’afficheur frontal est aussi un moyen pratique de surveiller et dépanner l’activité des ports RS232, USB et Ethernet.
Pour les installations à grande échelle, l’emplacement de carte Micro SD peut être utilisé pour sauvegarder et restaurer les fichiers de configuration et charger le nouveau firmware. Perle s’engage à éliminer les problèmes de configuration de tous les IOLAN sur votre réseau IP.
Connexions Série-Ethernet flexibles et fiables
Le Console Server IOLAN SCG permet de relier des applications série faisant appel à un port COM ou à un socket TCP ou UDP à des périphériques distants. Le logiciel TruePort re-director de Perle fournit des ports COM ou TTY fixes aux applications en série, leur permettant de communiquer avec des équipements distants connectés au IOLAN de Perle, que les informations soient cryptées ou non.
La technologie de paquetage TrueSerial® offre une authenticité unique des connexions série sur Ethernet et l'assurance de l'intégrité du protocole série.
Vous pouvez également faire transiter des données série par le réseau IP entre plusieurs périphériques.
La technologie IP la plus évoluée
En proposant une prise en charge complète de l'IPv6, les IOLAN SCG permettent aux entreprises de pérenniser leurs investissements en s’assurant de la compatibilité de leurs matériels avec l’évolution prévisible de leurs réseaux.
La demande en matière d’IPv6, qui est compatible avec le système d’adressage d’IPv4, est tirée par un besoin de plus en plus important en matière d’adresses IP. En effet, avec l’implémentation et la mise en œuvre de réseaux cellulaires de dernière génération, on a assisté à l’arrivée de très nombreux nouveaux périphériques IP sur Internet. Pour pouvoir les gérer, une nouvelle méthode a donc été mise au point. Parallèlement, le département américain de la Défense a rendu obligatoire la compatibilité IPv6 sur l’ensemble des équipements mis en vente. En outre, tous les principaux systèmes d’exploitations, qu’il s’agisse de Windows, de Linux, d’Unix ou de Solaris, ainsi que les routeurs, sont maintenant compatibles d’origine avec IPv6.
Il est donc important que les utilisateurs finaux et les intégrateurs puissent choisir des équipements réseaux compatibles avec le standard Ipv6. La gamme IOLAN, compatible d’origine avec Ipv6, est le meilleur choix en matière de technologie série-Ethernet.
Encore plus de raisons pour lesquelles les Console Servers IOLAN SCG sont le choix de prédilection:
- Fonctionnalité hôte principal/secondaire, pour un basculement automatique sur hôte alternatif en cas de panne de la connexion TCP principale
- EasyPort Web– Accès aux ports de console série par navigateur Internet compatible Java.
- Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH.
- DNS dynamique – Accès à la gestion de chaque console de n'importe quel point, sur Internet.
Garantie à vie
Tous les modèles Perle IOLAN SCG sont couverts par les meilleures prestations de support et de service du marché, incluant la Garantie à Vie propre à Perle Systems. Depuis 1976, Perle a offert à ses clients des solutions de connectivité adaptés aux plus hauts standards de qualité, de performance, d’adaptabilité et de fiabilité. Avec IOLAN SCG de Perle, il est facile de déployer et mettre à niveau de nouveaux services et équipements tout en minimisant les investissements.
Fonctionnalités Logicielles - Console Server Sécurisé IOLAN SCG R/U
Gestion et configuration
Le dimensionnement sans intervention (ZTP, ou Zero Touch Provisioning) : automatise le dimensionnement de fichiers de configuration et de microprogramme par le biais d’options DHCP/Bootp
Gestion centralisée PerleView: un outil de configuration de serveur basé sur le Web, qui simplifie la configuration et le déploiement, et offre aux gestionnaires de réseau la visibilité et le contrôle des configurations réseau sur les sites distants.
Gestion et contrôle : HTTP/HTTPS, CLI/Piping, Telnet, SNMPv1/v2/v3, RESTful API, TACACS+
De nombreuses versions de microprogrammes peuvent être enregistrées sur l’unité. Cela offre la possibilité au client de passer d’une version ancienne à une version plus récente du microprogramme, sans avoir à le télécharger.
De nombreux fichiers de configuration peuvent être stockés sur l’unité, ce qui permet au client de passer facilement d’une configuration ancienne à une configuration plus récente lors des déploiements des tests ou de la production.
Vérification automatique des mises à jour logicielles disponibles via FTP, HTTP, HTTPS, SCP, SFTP et TFTP
Le protocole LLDP-Link Layer Discovery Protocol (protocole de découverte de la couche liaison), conformément à la norme IEEE 802.1AB, est un protocole de découverte des voisins, utilisé par les appareils réseau pour communiquer des informations les concernant aux autres appareils du réseau. Ce protocole est exécuté par la couche liaison de données, ce qui permet à deux systèmes utilisant des protocoles de couche réseau différents d’apprendre à se connaître par le biais de paramètres TLV (Type-Longueur-Valeur).
L’API RESTful utilise des requêtes HTTP pour accéder et utiliser les statistiques et les données de configuration du Console Server IOLAN. Toutes les commandes de l’interface de ligne de commande (CLI) peuvent être exécutées via un script API RESTFul, qui peut être contrôlé en externe à partir d’un serveur.
Connectivity Watchdog peut demander au Console Server IOLAN SRC de prendre différentes mesures (à savoir redémarrer) si la connectivité du réseau à une adresse IP prédéfinie est perdue. Cela s’avère utile dans les situations où le Console Server IOLAN est déployé sur des sites distants, difficiles à desservir en cas de perte de connectivité au réseau.
Mise à jour automatique du DNS : Utilisez le serveur DHCP Opt 81 pour définir le nom de domaine IOLAN afin de faciliter la gestion des noms et, grâce à la prise en charge du DNS dynamique, les utilisateurs d’internet peuvent accéder au serveur de l’appareil par son nom sans avoir à connaître son adresse IP. Voir la prise en charge de la Mise à jour automatique du DNS pour de plus amples informations
DNS dynamique avec DYNDNS.org
Network Assist: Cette application de bureau basée sur Windows aide les responsables informatiques très occupés à configurer et à surveiller l’état des dispositifs Perle déployés.
Remote Access
Dial, direct serial: PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS update: Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address.
IPSEC VPN client/servers: Microsoft IPSEC VPN Client, Cisco routers with IPSEC VPN feature set, Perle IOLAN SDS, SDG, STS, STG, SCS, SCG, and SCR models
OpenVPN: Clients & Servers
Connexion, établissement de rapports et alertes
Notification d’alerte par e-mail
Syslog, type d’événement, type de rapport, alertes et contrôle, déclencheurs de rapport d’écran d’état, utilisation des données, diagnostic, bannière de connexion
Accéder aux ports de gestion de la console (série et Ethernet)
Protocoles en série : PPP, PAP/CHAP, SLIP
Se connecter directement en utilisant Telnet / SSH par port et adresse IP
Utiliser un navigateur internet pour des accès HTTP ou HTTPS sécurisé
Accès au navigateur sans Java vers des ports de console en série distants, via Telnet et SSH
La possibilité d’avoir plusieurs sessions permet à plusieurs utilisateurs d’accéder simultanément aux ports
Fonctions de gestion de la console
Visualisation de la mémoire tampon du port local - 256K octets par port
Mise en mémoire tampon du port externe via NFS, NFS crypté et Syslog
Notification d’événement
Fonctions du serveur de terminal
Telnet
SSH v1 et v2
Connexion automatique à la session
Protocole d’impression LPD, imprimante RCP
MOTD (Message of the day) - Message du jour
Fonctions série à Ethernet
Données série brutes via TCP/IP
Données série brutes via UDP
Le modem virtuel simule une connexion par modem - attribution d’une adresse IP par numéro de téléphone
Les données du modem virtuel peuvent être envoyées sur la liaison Ethernet, avec ou sans chiffrement SSL
TruePort com (port série)/redirection tty fournit des ports TTY ou COM fixes à des applications série permettant de communiquer avec des appareils distants connectés aux appareils IOLAN de Perle, en mode crypté ou en texte clair.
La technologie par paquets TrueSerial fournit les connexions série les plus authentiques sur Ethernet, garantissant l’intégrité du protocole série
Norme RFC 2217 pour le transport des données série et des signaux de commande RS232
Vitesse de transmission série (taux de baud) personnalisable ou fixe
Redondance
Équilibrage de la charge
Reprise VPN
Le protocole de redondance du routeur virtuel (VRRPv3) permet à un groupe d’appareil de former un seul dispositif virtuel pour assurer la redondance du réseau
La fonctionnalité d’hôte primaire/de sauvegarde permet des connexions automatiques à d’autres hôtes
Protocoles de routage
Le Console Server IOLAN peut être configuré pour n’importe lequel des principaux protocoles de routage, en vue d’une intégration aisée dans l’épine dorsale (backbone) Ethernet du centre de données : RIP/RIPNg, OSPFv3, BGP-4, NAT, IPv4/IPv6, routage statique, encapsulations IPv6 (GRE, 6in4), routage de port, STP, MSTP
La traduction d’IPv6 en IPv4 est entièrement prise en charge pour les environnements où le backbone des données Ethernet est exécuté sur IPv6 et la gestion des ports est exécutée sur IPv4
En utilisant le NAT pour une sécurité renforcée, le Console Server IOLAN peut cartographier une adresse IP unique, sur tous ou plusieurs de ses ports Ethernet.
Applications IP
Proxy DDNS, DNS / Spoofing, relais, client, Opt. 82,
NTP et SNTP (versions 1, 2, 3, 4)
Serveur DHCP / DHCPv6 / Snooping DHCP et BOOTP
VLAN et VPN
VLAN, OpenVPN, reprise VPN (16 tunnels VPN concurrents)
Caractéristiques du pare-feu
Possibilité d’installer des pare-feu pour limiter les paquets entrants et sortants
Pare-feu basé sur zone de stratégie intégré pour la sécurité locale et le filtrage du trafic.
Listes de contrôle d’accès (liste, plages, heure)
Filtre basé sur l’adresse MAC, l’IP, le port, le protocole, l’utilisateur
La norme IEEE 802.1x Authentification et sécurité des ports peut être activée pour tout port Ethernet, afin de renforcer la sécurité de l’accès aux ports.
Layer 2 MAC address filtering
Transfert de port
Communautés BGP
Fonctions de sécurité
Sécurité AAA par le biais de l’authentification à distance (Radius, TACACS+ et LDAP)
Filtrage des hôtes de confiance (filtrage IP), permettant uniquement aux hôtes qui ont été configurés dans le tableau des hôtes d’accéder au routeur.
Possibilité de désactiver des services (par exemple, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) pour plus de sécurité
Possibilité de désactiver les réponses au Ping
Connexions client/serveur SSH (SSH 1 et SSH 2). Les algorithmes de chiffrement pris en charge sont Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour et ChaCha20-Poly1305. Possibilité de désactiver individuellement les services réseau qui ne seront pas utilisés par les connexions client/serveur SSH.
Authentification mutuelle SSL
Chiffrement SSL : AES-GCM, échange de clé ECDH-ECDSA, HMAC SHA256, SHA384
Chiffrement : AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Algorithmes de hachage MD5, SHA-1, RIPEMD160, SHA1-96, et MD5-96
Échange de clé : RSA, EDH-RSA, EDH-DSS, ADH
VPN: OpenVPN & IPSec VPN (NAT Traversal, ESP authentication protocol)
Prise en charge de certificat (X.509)
Liste des autorités de certification (AC)
Base de données locale
Authentification RIP (par mot de passe ou MD5)
L’authentification à 2 facteurs (2F) par e-mail améliore la gestion de la sécurité d’accès
Gestion du contrôle d’accès
Zone démilitarisée (DMZ)
Proxy d’authentification HTTP/HTTPS/FTP/Telnet sécurisé
Prise en charge du chiffrement et de l’authentification SNMP v3
Filtrage des adresses IP
Désactiver les démons inutilisés
Active Directory via LDAP
Protocoles
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, DNS dynamique, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
Spécifications Produit - Console Server Sécurisé IOLAN SCG R/U
CPU
Processor
1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor
Memory
RAM
1000 MB
Flash
4000 MB
Interface Ports
Integrated Device Management Ports
2 x USB 3.0
Modular Device Management Ports
Create 18, 34, or 50-port SCG Console Servers using any combination of 16-port module cards to support all types of admin ports in one Console Management solution:
- IOLAN G16 RS232 Card: Interface Module with 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts
- IOLAN G16 USB Card: Interface Module with 16 x USB 3.0 (Type-A) Console Management Ports.
- IOLAN G16 RS-Multi Card: Interface Module with 16 x software selectable RS232/422/485 RJ45 interfaces. RS485 Full and Half duplex
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
300bps to 230Kbps with customizable baud rate support
Data Bits
5,6,7,8, 9-bit protocol support
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
1 x RS232 RJ45
1 x Micro USB with DB9 adapter
Network
- 2 x 10/100/1000Base-T RJ45 Copper
- 2 x 100/1000Base-X Fiber SFP Ports
- Note: Any combination of two network ports can be used.
- Software selectable Ethernet speed 10/100/1000, Auto
- Software selectable Half/Full/Auto duplex
Micro SD Card slot
Yes
Ethernet Isolation
1.5Kv Magnetic Isolation
Front Panel LCD Display and Keyboard Indicators
- Network Link Activity
- Serial Tx/Rx data per port
LED Indicators
- System Ready
- Network Link Activity
Environmental Specifications
Heat Output (BTU/HR)
- IOLAN SCG18: 52.89
- IOLAN SCG34: 75.07
- IOLAN SCG50: 97.24
MTBF (Hours)
83,027 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 85°C, -40°F to 185°F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP30
Mounting
1U - 19' rack, front and rear mounting hardware included
Regulatory Approvals
Emissions
- FCC 47 Part 15 Subpart B Class A
- ICES-003 (Canada)
- EN55011 (CISPR11)
- EN55032 (CISPR32)
- EN61000-3-2 Limits for Harmonic Current Emissions
- EN61000-3-3 Limits of Voltage Fluctuations and Flicker
Immunity
- EN55024
- EN 61000-4-2 (ESD): Contact:
- EN 61000-4-3 (RS):
- EN 61000-4-4 (EFT):
- EN 61000-4-5 (Surge):
- EN 61000-4-6 (CS):
- EN 61000-4-8 (PFMF)
- EN 61000-4-11
Safety
- UL/EN/IEC 62368-1 (previously 60950-1)
- CAN/CSA C22.2 No. 62368-1
Other
- Reach, RoHS and WEEE Compliant
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime warranty
Power
Power Supply
Dual AC Models
- USA: IEC320-C13 to NEMA 5-15P line cord
- UK: IEC320-C13 to BS1363 line cord
- EU: IEC320-C13 to CEE 7/7 Schuko
- South Africa: IEC320-C13 to BS546 line cord
- Australia: IEC320-C13 to AS3112 line cord
Dual Feed DC Models
- Terminal Blocks with screw terminals accommodating 28 - 12 AWG wire sizes.
Nominal Input Voltage
Dual AC Models
110/230v AC
Dual Feed DC Models
48v DC
Input Voltage Range
Dual AC Models
100-240v AC
Dual Feed DC Models
24- 60v DC
AC Input Frequency
Dual AC Models
47-63Hz
Dual Feed DC Models
N/A
Current Consumption
Dual AC Models
@ 100v (Amps)- IOLAN SCG18: 0.14
- IOLAN SCG34: 0.22
- IOLAN SCG50: 0.29
- IOLAN SCG18: 0.06
- IOLAN SCG34: 0.09
- IOLAN SCG50: 0.12
Dual Feed DC Models
@ 48v DC (Amps)- IOLAN SCG18: 0.14
- IOLAN SCG34: 0.22
- IOLAN SCG50: 0.29
Typical Power Consumption
15.5 Watts
*Note: USB cards can use an additional power of 2.5 Watts per port up to a max of 8 Watts total
Power Line Protection
Fast transients: 1 KV (EN61000-4-4 Criteria B)
Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)
Weight and Dimensions
Product Weight
Dual AC Models
- IOLAN SCG18: 3.25 kg / 7.16 lbs
- IOLAN SCG34: 3.42 kg / 7.54 lbs
- IOLAN SCG50: 3.59 kg / 7.91 lbs
Dual Feed DC Models
- IOLAN SCG18: 3.16 kg / 6.96 lbs
- IOLAN SCG34: 3.33 kg / 7.34 lbs
- IOLAN SCG50: 3.49 kg / 7.69 lbs
Product Dimensions
1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)
Shipping Weight
Dual AC Models
- IOLAN SCG18: 4.19 kg / 9.24 lbs
- IOLAN SCG34: 4.36 kg / 9.61 lbs
- IOLAN SCG50: 4.53 kg / 9.97 lbs
Dual Feed DC Models
- IOLAN SCG18: 4.10kg / 9.04 lbs
- IOLAN SCG34: 4.27 kg / 9.41 lbs
- IOLAN SCG50: 4.43 kg / 9.77 lbs
Shipping Dimensions
59 x 36 x 9 (cm), 23.22 x 14.17 x 3.54 (in)
IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DCE mode (Straight-through)
Pinout
1
2
3
4
5
6
7
8
Direction
in
in
in
N/A
N/A
out
out
out
EIA-232
CTS
DSR
RxD
GND
Not Used
TxD
DTR
RTS
IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DTE mode (Rolled)
Pinout
1
2
3
4
5
6
7
8
Direction
out
out
out
N/A
in
in
in
in
EIA-232
RTS
DTR
TxD
GND
DCD
RxD
DSR
CTS
IOLAN G16 RS-Multi Card RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
Direction
out
out
out
N/A
N/A
in
in
in
EIA-232
RTS
DTR
TxD
GND
GND
RxD
DSR
CTS
EIA-422
TxD+
N/A
TxD-
GND
GND
RxD+
N/A
RxD-
EIA-485 Full Duplex
TxD+
N/A
TxD-
GND
GND
RxD+
N/A
RxD-
EIA-485 Half Duplex
DATA+
N/A
DATA-
GND
GND
N/A
N/A
N/A
Application Diagrams
Data Center Console Management
TCP
Sockets TCP
Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série-Ethernet ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des adaptateurs série-Ethernet Perle IOLAN.
UDP
Sockets UDP
Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d ‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples.
Console Access
Gestion de Console
Pour l’accès aux ports de console distants de routeurs, switches, etc., Les serveurs IOLAN Perle permettent aux administrateurs d’accéder de manière sécurisée aux ports RS232, « in-band » via Reverse Telnet / SSH ou hors bande au moyen de modems numériques. Des modèles Perle IOLAN équipés de modems intégrés sont également disponibles.
COM/TTY
Connecter des Applications Série au moyen d’un Driver de Ports COM/TTY
Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort.
Tunneling
Tunneling entre deux équipements Série
Le Tunneling en Série vous permet d'établir un lien sur Ethernet vers un port série sur un autre serveur IOLAN. Les deux Ports Série IOLAN doivent être configurés spécifiquement pour le Tunneling en série (Typiquement, un port série est configuré comme serveur du Tunnel tandis que l'autre est configuré en tant que Client du Tunnel)
Virtual Modem
Virtual Modem
Virtual Modem permet au serveur IOLAN de Perle de simuler une connexion modem. Une fois connecté au serveur IOLAN, une connexion modem est initialisée, le Serveur IOLAN lance une connexion TCP vers un autre serveur IOLAN configuré avec un port série Modem Virtuel ou vers un hôte utilisant une application TCP P
Filtrez vos options pour trouver le matériel adapté à votre application
Affichage de 78 produits sur 78
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
IOLAN SCG18 R Console Server: 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 2 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG18 R-D Console Server: 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual Feed DC Power.
IOLAN SCG18 U Console Server: 18 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG18 S Console Server: 16 x software selectable RS232/422/485 RJ45 interfaces, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG18 S-D Console Server: 16 x software selectable RS232/422/485 RJ45 interfaces, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual Feed DC Power.
IOLAN SCG34 R Console Server: 32 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 2 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG34 R-D Console Server: 32 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual Feed DC Power.
IOLAN SCG34 U Console Server: 34 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG34 RU Console Server: 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 18 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG34 S Console Server: 32 x software selectable RS232/422/485 RJ45 interfaces, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual AC Power
IOLAN SCG34 S-D Console Server: 32 x software selectable RS232/422/485 RJ45 interfaces, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Expandable using IOLAN G16 Cards, Dual Feed DC Power.
IOLAN SCG50 R Console Server: 48 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 2 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Dual AC Power
IOLAN SCG50 R-D Console Server: 48 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Dual Feed DC Power.
IOLAN SCG50 U Console Server: 50 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Dual AC Power
IOLAN SCG50 RRU Console Server: 32 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 18 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Dual AC Power
IOLAN SCG50 RUU Console Server: 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts, 34 x USB 3.0 (Type-A) Console Management Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD, Dual AC Power
IOLAN SCG50 S Console Server: 48 x software selectable RS232/422/485 RJ45 interfaces, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Dual AC Power
IOLAN SCG50 S-D Console Server: 48 x software selectable RS232/422/485 RJ45 interfaces, 2 x USB Ports, Front Panel Display and Keyboard, 2 x auto-sensing 10/100/1000 Ethernet Combo Ports (RJ45 or SFP), Micro SD Card Slot, Micro USB and RS232 RJ45 Console Admin Ports, IPv4/IPv6 routing (RIP, OSPF, BGP), ZTP, REST / Python, Cloud-hosting, advanced data encryption, user authentication and event management security features included, COM port redirector, 15kv ESD, Dual Feed DC Power.
Accessoires associés
Image accessoire
La description
Identifiant de l'accessoire
3 meter RJ45 to RJ45 CAT5 Straight-thru cable #1100360-10
3 meter RJ45 to RJ45 CAT5 Rolled (crossover) cable #1100370-10 for use with IOLAN C models
DBA0013C - RJ-45F to DB-25M straight-thru (DCE) adapter #1100290-10 for modems on IOLAN. View Pinout
DBA0020C - RJ-45F to DB-9F crossover (DTE) adapter #1100300-10 for Perle serial console ports with Sun/Cisco pinout. View Pinout
C Model Kit Includes: (1) RJ-45 to DB-25 DTE Male adapter, (1) RJ-45 to DB-25 DCE Male adapter, (1) RJ-45 to DB-25 DTE Female adapter, (1) RJ-45 to DB-9Male DTE adapter, (1) RJ-45 to DB-9 Female DTE adapter and (1) RJ45M-RJ45F Sun/Cisco crossover adapter.
DBA0023C - RJ-45F to DB-9M straight-thru (DCE) adapter #1100350-11 for modems on IOLAN with Sun/Cisco pinout. View Pinout
DBA0013C 8pck - 8 pack of #04007030 RJ45F to DB25M Straight-thru adapter for modems on IOLAN. View Pinout
IOLAN G16 RS232 Card: Interface Module with 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts. Field upgradeable accessory to add ports to expandable IOLAN SCG Console Servers.
IOLAN G16 USB Card: Interface Module with 16 x USB 3.0 (Type-A) Console Management Ports. Field upgradeable accessory to add ports to expandable IOLAN SCG Console Servers.
IOLAN G16 RS-Multi Card: Interface Module with 16 x software selectable RS232/422/485 RJ45 interfaces. Field upgradeable accessory to add ports to expandable IOLAN SCG Console Servers.
16-18 Port Terminal/Device/Console Servers - Express Replacement
16-18 Port Terminal/Device/Console Servers - Express Replacement French
32-34 Port Terminal/Device/Console Servers - Express Replacement
32-34 Port Terminal/Device/Console Servers - Express Replacement French
48-50 Port Terminal/Device/Console Servers - Express Replacement
48-50 Port Terminal/Device/Console Servers - Express Replacement French
