Serveur de console sécurisé IOLAN SCG L

Gestion de l'infrastructure informatique hors bande avec LTE

18, 34 ou 50 Ports Console d'Administration
Design modulaire avec prise en charge des interfaces RS232/RS422/RS485 RJ45 et USB 3.0
Modem LTE pour un accès hors bande
Double connexion réseau 10/100/1000 avec ports cuivre RJ45 et fibre SFP
ZTP et le Logiciel de gestion centralisé PerleVIEW simplifient la configuration, l'administration, la surveillance et le dépannage.
Hébergement cloud -- Déployez et gérez votre réseau depuis le cloud
Moteur de routage avancé avec sécurité AAA et chiffrement SSH/SSL pour répondre à toutes les politiques de conformité des centres de données
Alimentation Double AC ou Double 48vDC pour une disponibilité tolérante aux erreurs

Les serveurs de console Perle IOLAN SCG L fournissent aux gestionnaires de centres de données la solution ultime pour la gestion de console à distance redondante et sécurisée de tout appareil avec un port de console RS232 RJ45 ou USB. Et, la nouvelle carte IOLAN G16 RS-Multi, avec 16 interfaces RJ45 RS232/422/485 sélectionnables par logiciel, permet aux organisations de connecter une variété d’équipements en série à Ethernet. La prise en charge LTE offrent plusieurs méthodes d'accès alternatives pour gérer, entretenir et dépanner les périphériques réseau critiques, ainsi que transmettre des données à partir d'équipements critiques sur des réseaux LTE. Avec une plate-forme matérielle modulaire extensible, un pare-feu intégré, une authentification à deux facteurs, un basculement avancé vers plusieurs réseaux et Zero Touch Provisioning (ZTP), vos professionnels de l'informatique et personnels de centre d'exploitation réseau (NOC) auront tout ce dont ils ont besoin pour effectuer facilement une gestion sécurisée des centres de données à distance et une gestion hors bande des actifs informatiques de n'importe où dans le monde. Cette solution de rack 1U économique maintient également l'intégrité du protocole sur Ethernet et ajoute des capacités de routage IPv4/IPv6 complètes avec prise en charge des protocoles RIP, OSPF et BGP.

Planifiez une démo personnalisée des serveurs IOLAN avec un ingénieur technique Perle

Réserver une démo

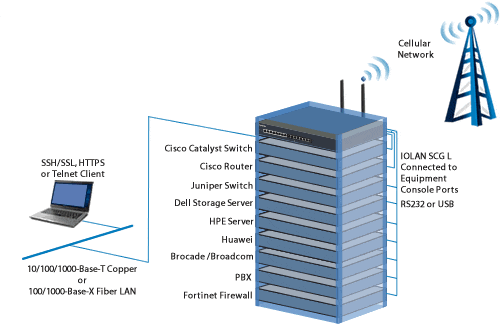

La plate-forme matérielle modulaire permet la gestion par console de tous les actifs informatiques

Le Serveur de Console modulaire IOLAN SCG L fournit jusqu'à 50 ports de gestion de console avec support pour des interfaces USB, RS232, RS422 et RS485. La conception modulaire de l'IOLAN SCG permet à l'utilisateur d'échanger, de mettre à niveau et d'évoluer vers n'importe quelle combinaison de modules à 16 ports pour prendre en charge tous les types de ports d'administration dans une solution de gestion de console.

IOLAN SCG Interface Options

IOLAN SCG de Perle est la seule solution du marché capable de prendre en charge jusqu’à 50 ports USB 3.0 haute densité compatibles avec les solutions USB de tous les fabricants, tels que les routeurs, commutateurs, pare-feu, serveurs Cisco (Solaris, Windows, Unix et Linux) PBX, équipements de stockage réseau et appliances de sécurité.

Les ports RS232 RJ45 sont configurables par logiciel pour utiliser des câbles droits ou roulés pour connecter vos équipements Cisco. On peut également configurer une broche DCD pour les périphériques tiers qui ont besoin de ce signal supplémentaire. les interfaces RS232/422/485 sélectionnables par logiciel de IOLAN SCG simplifient la configuration et éliminent les altérations mécaniques associées aux commutateurs DIP. Cela signifie que l’IOLAN SCG de Perle prend en charge plus de périphériques série que tout autre serveur de ports console du marché.

Sécurité réseau avancée, authentification et chiffrement de données

L’Authentification à 2 facteurs (A2F) permet de limiter l’accès à l’appareil et aux données aux utilisateurs autorisés, tandis que la gestion d’authentification à distance (RADIUS, TACACS+ et LDAP) permet une intégration aux systèmes professionnels pour contrôler l’accès aux appareils sur le terrain.

Le pare-feu intégré offre des politiques intuitives pour protéger les réseaux internes des accès non autorisés. Le pare-feu permet également de séparer les réseaux internes les uns des autres. S’il existe des ressources réseau qui nécessitent d’être accessibles à un utilisateur extérieur, tel qu’un serveur Web ou FTP, ces ressources peuvent être placées sur un réseau séparé, derrière le pare-feu, dans une zone démilitarisée (DMZ).

Les transmissions des données réseau et l’accès à des ports admin de console distants sur des équipements informatiques sont protégés par des outils de chiffrement standard comme Secure Shell (SSH) et Secure Sockets Layer (SSL). En utilisant les technologies de chiffrement, un Console Server IOLAN SCG peut protéger les données sensibles et confidentielles d’un périphérique en série avant leur transmission sur l’intranet de l’entreprise ou l’internet public. En ce qui concerne la compatibilité, tous les dispositifs de chiffrement majeurs, tels que AES, 3DES, RC4, RC2 et CAST128, sont totalement pris en charge.

Avec plusieurs sessions VPN simultanées, OpenVPN, et IPSec VPN, , une authentification et un chiffrement robustes des paquets IP sont fournis au niveau de la couche réseau du modèle OSI. Cette solution est idéale en ce qui concerne l’interopérabilité entre plusieurs fournisseurs au sein d’un réseau, car elle offre la flexibilité et la possibilité de trouver la bonne solution pour une application particulière.

Plusieurs méthodes d'accès hors bande (OOB)s

Chaque serveur de ports console IOLAN SCG L est fourni avec deux méthodes d'accès distant sécurisé vers les dispositifs de réseau critiques.

Réseau LTE haut débit intégré et réseaux de repli HSPA+, UMTS, EDGE et GPRS/GSM pour protéger l'infrastructure de gestion hors de bande de votre centre de données et de vos agences en cas de défaillance du LAN filaire. On peut aussi l’utiliser pour transmettre des données série ou établir une connexion directe série-série entre pairs sur les réseaux cellulaires. Ceci est idéal quand les dispositifs sont implantés dans des lieux où des connexions Ethernet filaires ne sont pas disponibles mais où les réseaux cellulaires, avec leurs paquets de données abordables, sont accessibles.
Toute combinaison double des deux ports cuivre 10/100/1000Base-T et deux ports fibre SFP 100/1000Base-X peut être utilisée pour répondre à vos exigences uniques en matière d’accès au réseau. Cette conception donne aux utilisateurs une solution flexible et économique pour transmettre les données des équipements critiques pour la mission sur des réseaux Ethernet cuivre ou fibre. Pour la connexion à un réseau fibre, les ports SFP enfichables autorisent des configurations de réseau souples, grâce à des transducteurs optiques SFP fournis par Perle, Cisco ou autres fabricants de SFP conformes MSA.

Accès haute disponibilité

Afin de simplifier la gestion et de répondre plus rapidement aux problèmes, les administrateurs réseau ont besoin d’accéder à tous les ports de console à partir de l’écran d’un même portail. La solution de gestion centralisée basée sur le cloud de Perle réunit tout votre réseau et votre infrastructure informatique dans une seule application et vous fournit un accès et une visibilité fiables et sécurisés, en mode de fonctionnement normal comme en cas de défaillance critique du réseau. Évolutive et répondant aux besoins de tout type d’entreprise, la Gestion Centralisée sur le Cloud limite les erreurs humaines et garantit la répétabilité.

L'IOLAN SCG L dispose également de capacités intégrées de tolérance aux pannes pour garantir un accès sécurisé et fiable pour la gestion des équipements essentiels à la mission. La technologie Redundant Path assure la disponibilité des ports de gestion de la console via les modes Active Standby ou Dual Network Access. Le protocole de redondance de routeur virtuel (VRRPv3) permet à un groupe d'appareils de former un seul appareil virtuel pour fournir une redondance du réseau. La Double alimentation AC garantit que la gestion de la console est disponible même en cas de panne de la source d'alimentation AC principale. De plus, la protection contre les décharges électrostatiques et les surtensions est assurée par un circuit de protection ESD 15Kv robuste sur chaque port de console.

Configuration facile avec écran d'affichage frontal et clavier

L’IOLAN SCG L est incroyablement facile à mettre en service sur le réseau. L’affichage frontal et le clavier permettent à l'utilisateur d’affecter une adresse IP directement via l’affichage sans connexion directe au PC. Le reste de l’unité peut alors être configuré sur le réseau avec différentes options de configurateur dont PerleVIEW, WebManager, CLI, etc.

L’afficheur frontal est aussi un moyen pratique de surveiller et dépanner l’activité des ports RS232, USB et Ethernet.

Pour les installations à grande échelle, l’emplacement de carte Micro SD peut être utilisé pour sauvegarder et restaurer les fichiers de configuration et charger le nouveau firmware. Perle s’engage à éliminer les problèmes de configuration de tous les IOLAN sur votre réseau IP.

Connexions Série-Ethernet ﬂexibles et ﬁables

Le Console Server IOLAN SCG permet de relier des applications série faisant appel à un port COM ou à un socket TCP ou UDP à des périphériques distants. Le logiciel TruePort re-director de Perle fournit des ports COM ou TTY fixes aux applications en série, leur permettant de communiquer avec des équipements distants connectés au IOLAN de Perle, que les informations soient cryptées ou non.

La technologie de paquetage TrueSerial® offre une authenticité unique des connexions série sur Ethernet et l'assurance de l'intégrité du protocole série.

Vous pouvez également faire transiter des données série par le réseau IP entre plusieurs périphériques.

La technologie IP la plus évoluée

En proposant une prise en charge complète de l'IPv6, les IOLAN SCG permettent aux entreprises de pérenniser leurs investissements en s’assurant de la compatibilité de leurs matériels avec l’évolution prévisible de leurs réseaux.

La demande en matière d’IPv6, qui est compatible avec le système d’adressage d’IPv4, est tirée par un besoin de plus en plus important en matière d’adresses IP. En effet, avec l’implémentation et la mise en œuvre de réseaux cellulaires de dernière génération, on a assisté à l’arrivée de très nombreux nouveaux périphériques IP sur Internet. Pour pouvoir les gérer, une nouvelle méthode a donc été mise au point. Parallèlement, le département américain de la Défense a rendu obligatoire la compatibilité IPv6 sur l’ensemble des équipements mis en vente. En outre, tous les principaux systèmes d’exploitations, qu’il s’agisse de Windows, de Linux, d’Unix ou de Solaris, ainsi que les routeurs, sont maintenant compatibles d’origine avec IPv6.

Il est donc important que les utilisateurs finaux et les intégrateurs puissent choisir des équipements réseaux compatibles avec le standard Ipv6. La gamme IOLAN, compatible d’origine avec Ipv6, est le meilleur choix en matière de technologie série-Ethernet.

Encore plus de raisons pour lesquelles les Console Servers IOLAN SCG sont le choix de prédilection:

Débits de données cellulaires jusqu’à 100 Mb/s
Connexion directe série-série entre pairs sur les réseaux de données cellulaires
Gestion des ports console des équipements distants sur les réseaux de données cellulaires
Fonctionnalité hôte principal/secondaire, pour un basculement automatique sur hôte alternatif en cas de panne de la connexion TCP principale
EasyPort Web– Accès aux ports de console série par navigateur Internet compatible Java.
Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH.
DNS dynamique – Accès à la gestion de chaque console de n'importe quel point, sur Internet.
Fonctions de Conformité NERC CIP

Garantie à vie

Tous les modèles Perle IOLAN SCG sont couverts par les meilleures prestations de support et de service du marché, incluant la Garantie à Vie propre à Perle Systems. Depuis 1976, Perle a offert à ses clients des solutions de connectivité adaptés aux plus hauts standards de qualité, de performance, d’adaptabilité et de fiabilité. Avec IOLAN SCG de Perle, il est facile de déployer et mettre à niveau de nouveaux services et équipements tout en minimisant les investissements.

Fonctionnalités Logicielles - IOLAN SCG L Secure Console Server

Gestion et configuration

Le dimensionnement sans intervention (ZTP, ou Zero Touch Provisioning) : automatise le dimensionnement de fichiers de configuration et de microprogramme par le biais d’options DHCP/Bootp

Gestion centralisée PerleView: un outil de configuration de serveur basé sur le Web, qui simplifie la configuration et le déploiement, et offre aux gestionnaires de réseau la visibilité et le contrôle des configurations réseau sur les sites distants.

Gestion et contrôle : HTTP/HTTPS, CLI/Piping, Telnet, SNMPv1/v2/v3, RESTful API, TACACS+

De nombreuses versions de microprogrammes peuvent être enregistrées sur l’unité. Cela offre la possibilité au client de passer d’une version ancienne à une version plus récente du microprogramme, sans avoir à le télécharger.

De nombreux fichiers de configuration peuvent être stockés sur l’unité, ce qui permet au client de passer facilement d’une configuration ancienne à une configuration plus récente lors des déploiements des tests ou de la production.

Vérification automatique des mises à jour logicielles disponibles via FTP, HTTP, HTTPS, SCP, SFTP et TFTP

Le protocole LLDP-Link Layer Discovery Protocol (protocole de découverte de la couche liaison), conformément à la norme IEEE 802.1AB, est un protocole de découverte des voisins, utilisé par les appareils réseau pour communiquer des informations les concernant aux autres appareils du réseau. Ce protocole est exécuté par la couche liaison de données, ce qui permet à deux systèmes utilisant des protocoles de couche réseau différents d’apprendre à se connaître par le biais de paramètres TLV (Type-Longueur-Valeur).

L’API RESTful utilise des requêtes HTTP pour accéder et utiliser les statistiques et les données de configuration du Console Server IOLAN. Toutes les commandes de l’interface de ligne de commande (CLI) peuvent être exécutées via un script API RESTFul, qui peut être contrôlé en externe à partir d’un serveur.

Connectivity Watchdog peut demander au Console Server IOLAN SRC de prendre différentes mesures (à savoir redémarrer) si la connectivité du réseau à une adresse IP prédéfinie est perdue. Cela s’avère utile dans les situations où le Console Server IOLAN est déployé sur des sites distants, difficiles à desservir en cas de perte de connectivité au réseau.

Mise à jour automatique du DNS : Utilisez le serveur DHCP Opt 81 pour définir le nom de domaine IOLAN afin de faciliter la gestion des noms et, grâce à la prise en charge du DNS dynamique, les utilisateurs d’internet peuvent accéder au serveur de l’appareil par son nom sans avoir à connaître son adresse IP. Voir la prise en charge de la Mise à jour automatique du DNS pour de plus amples informations

DNS dynamique avec DYNDNS.org

Network Assist: Cette application de bureau basée sur Windows aide les responsables informatiques très occupés à configurer et à surveiller l’état des dispositifs Perle déployés.

Remote Access

Dial, direct serial: PPP, PAP/CHAP, SLIP

HTTP tunneling enables firewall-safe access to remote serial devices across the internet

Automatic DNS update: Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address.

IPSEC VPN client/servers: Microsoft IPSEC VPN Client, Cisco routers with IPSEC VPN feature set, Perle IOLAN SDS, SDG, STS, STG, SCS, SCG, and SCR models

OpenVPN: Clients & Servers

Connexion, établissement de rapports et alertes

Notification d’alerte par e-mail

Syslog, type d’événement, type de rapport, alertes et contrôle, déclencheurs de rapport d’écran d’état, utilisation des données, diagnostic, bannière de connexion

Accéder aux ports de gestion de la console (série et Ethernet)

Protocoles en série : PPP, PAP/CHAP, SLIP

Se connecter directement en utilisant Telnet / SSH par port et adresse IP

Utiliser un navigateur internet pour des accès HTTP ou HTTPS sécurisé

Accès au navigateur sans Java vers des ports de console en série distants, via Telnet et SSH

Une adresse IP spécifique peut être attribuée aux ports

La possibilité d’avoir plusieurs sessions permet à plusieurs utilisateurs d’accéder simultanément aux ports

L’accès « Multihôte » permet à plusieurs hôtes/serveurs de partager des ports série

Fonctions de gestion de la console

Sun / Oracle Solaris Break Safe

Visualisation de la mémoire tampon du port local - 256K octets par port

Mise en mémoire tampon du port externe via NFS, NFS crypté et Syslog

Notification d’événement

Serveur Windows /Azure - Prise en charge dans SAC de l’accès GUI à la Console administrative spéciale en mode texte

Fonctions du serveur de terminal

Telnet

SSH v1 et v2

Connexion automatique à la session

Protocole d’impression LPD, imprimante RCP

MOTD (Message of the day) - Message du jour

Fonctions série à Ethernet

Transmission de données série brutes en tunnelling via Ethernet - en clair ou cryptées

Données série brutes via TCP/IP

Données série brutes via UDP

Contrôle des données série des données en paquets

Partager des ports série avec plusieurs hôtes/serveurs

Le modem virtuel simule une connexion par modem - attribution d’une adresse IP par numéro de téléphone

Les données du modem virtuel peuvent être envoyées sur la liaison Ethernet, avec ou sans chiffrement SSL

TruePort com (port série)/redirection tty fournit des ports TTY ou COM fixes à des applications série permettant de communiquer avec des appareils distants connectés aux appareils IOLAN de Perle, en mode crypté ou en texte clair.

La technologie par paquets TrueSerial fournit les connexions série les plus authentiques sur Ethernet, garantissant l’intégrité du protocole série

Norme RFC 2217 pour le transport des données série et des signaux de commande RS232

Vitesse de transmission série (taux de baud) personnalisable ou fixe

Encapsulation série de protocoles industriels, tels que ModBus, DNP3 et IEC-870-5-101

La passerelle ModBus TCP permet la connexion d’un appareil série Modbus ASCII/RTU au ModBus TCP

L’enregistrement des données permettra de stocker les données série reçues lorsqu’aucune session TCP n’est active et de les transmettre à un pair du réseau une fois la session rétablie - 32K octets circulaires par port

Redondance

Équilibrage de la charge

Reprise VPN

Le protocole de redondance du routeur virtuel (VRRPv3) permet à un groupe d’appareil de former un seul dispositif virtuel pour assurer la redondance du réseau

La fonctionnalité d’hôte primaire/de sauvegarde permet des connexions automatiques à d’autres hôtes

Protocoles de routage

Le Console Server IOLAN peut être configuré pour n’importe lequel des principaux protocoles de routage, en vue d’une intégration aisée dans l’épine dorsale (backbone) Ethernet du centre de données : RIP/RIPNg, OSPFv3, BGP-4, NAT, IPv4/IPv6, routage statique, encapsulations IPv6 (GRE, 6in4), routage de port, STP, MSTP

La traduction d’IPv6 en IPv4 est entièrement prise en charge pour les environnements où le backbone des données Ethernet est exécuté sur IPv6 et la gestion des ports est exécutée sur IPv4

En utilisant le NAT pour une sécurité renforcée, le Console Server IOLAN peut cartographier une adresse IP unique, sur tous ou plusieurs de ses ports Ethernet.

Applications IP

Proxy DDNS, DNS / Spoofing, relais, client, Opt. 82,

NTP et SNTP (versions 1, 2, 3, 4)

Serveur DHCP / DHCPv6 / Snooping DHCP et BOOTP

VLAN et VPN

VLAN, OpenVPN, reprise VPN (16 tunnels VPN concurrents)

VPN IPSec : traversée de NAT, protocole d’authentification ESP

Caractéristiques du pare-feu

Possibilité d’installer des pare-feu pour limiter les paquets entrants et sortants

Pare-feu basé sur zone de stratégie intégré pour la sécurité locale et le filtrage du trafic.

Listes de contrôle d’accès (liste, plages, heure)

Filtre basé sur l’adresse MAC, l’IP, le port, le protocole, l’utilisateur

La norme IEEE 802.1x Authentification et sécurité des ports peut être activée pour tout port Ethernet, afin de renforcer la sécurité de l’accès aux ports.

Layer 2 MAC address filtering

Transfert de port

Communautés BGP

Fonctions de sécurité

Sécurité AAA par le biais de l’authentification à distance (Radius, TACACS+ et LDAP)

Filtrage des hôtes de confiance (filtrage IP), permettant uniquement aux hôtes qui ont été configurés dans le tableau des hôtes d’accéder au routeur.

Possibilité de désactiver des services (par exemple, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) pour plus de sécurité

Possibilité de désactiver les réponses au Ping

Connexions client/serveur SSH (SSH 1 et SSH 2). Les algorithmes de chiffrement pris en charge sont Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour et ChaCha20-Poly1305. Possibilité de désactiver individuellement les services réseau qui ne seront pas utilisés par les connexions client/serveur SSH.

Chiffrement de données client/serveur SSL/TLS (TLS v1.2)

Authentification mutuelle SSL

Chiffrement SSL : AES-GCM, échange de clé ECDH-ECDSA, HMAC SHA256, SHA384

Chiffrement : AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)

Algorithmes de hachage MD5, SHA-1, RIPEMD160, SHA1-96, et MD5-96

Échange de clé : RSA, EDH-RSA, EDH-DSS, ADH

VPN: OpenVPN & IPSec VPN (NAT Traversal, ESP authentication protocol)

Prise en charge de certificat (X.509)

Liste des autorités de certification (AC)

Base de données locale

Authentification RIP (par mot de passe ou MD5)

L’authentification à 2 facteurs (2F) par e-mail améliore la gestion de la sécurité d’accès

Gestion du contrôle d’accès

Zone démilitarisée (DMZ)

Proxy d’authentification HTTP/HTTPS/FTP/Telnet sécurisé

Prise en charge du chiffrement et de l’authentification SNMP v3

Filtrage des adresses IP

Désactiver les démons inutilisés

Active Directory via LDAP

Protocoles

IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, DNS dynamique, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

Spécifications Produit - IOLAN SCG L Secure Console Server

CPU

Processor

1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor

Memory

RAM

1000 MB

Flash

4000 MB

Interface Ports

Integrated Device Management Ports

2 x USB 3.0

Modular Device Management Ports

Create 18, 34, or 50-port SCG Console Servers using any combination of 16-port module cards to support all types of admin ports in one Console Management solution:

IOLAN G16 RS232 Card: Interface Module with 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts
IOLAN G16 USB Card: Interface Module with 16 x USB 3.0 (Type-A) Console Management Ports.
IOLAN G16 RS-Multi Card: Interface Module with 16 x software selectable RS232/422/485 RJ45 interfaces. RS485 Full and Half duplex

Sun / Solaris

Sun / Oracle ‘Solaris' Safe - no break signal sent during power cycle causing costly server re-boots or downtime

Serial Port Speeds

300bps to 230Kbps with customizable baud rate support

Data Bits

Configurable for 5,6,7 or 8-bit protocol support

Use TruePort to transparently pass 9-bit serial data

Parity

Odd, Even, Mark, Space, None

Flow Control

Hardware, Software, Both, None

Serial Port Protection

15Kv Electrostatic Discharge Protection (ESD)

Local Console Ports

1 x RS232 RJ45

1 x Micro USB with DB9 adapter

Network

2 x 10/100/1000Base-T RJ45 Copper
2 x 100/1000Base-X Fiber SFP Ports
Note: Any combination of two network ports can be used.
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex

Micro SD Card slot

Yes

Ethernet Isolation

1.5Kv Magnetic Isolation

Integrated Cellular Access

4G LTE with fallback networks - HSPA+, UMTS, EDGE and GPRS

Antennae (Included)

Two multiband swivel-mount dipole antennae - SMA connectors

Cellular Data Rates

4G LTE (Cat. 3)
DL: max. 100 Mbps, UL: max. 50 Mbps HSPA+ DL Cat.24
DL: max. 42 Mbps, UL: max. 5.76 Mbps EDGE Class 12 data rates
DL: max. 237 kbps, UL: max. 237 kbps GPRS Class 12 data rates
DL: max. 85.6 kbps, UL: max. 85.6 kbps

SIM Card slot (empty)

Accepts Micro SIM (3FF) as per reference standards:

ETSI TS 102 221 V9.0.0, Mini-UICC
The SIM card must be obtained by the user from their carrier of choice

Front Panel LCD Display and Keyboard Indicators

Network Link Activity
Serial Tx/Rx data per port

LED Indicators

System Ready
Network Link Activity

Environmental Specifications

Heat Output (BTU/HR)

IOLAN SCG18: 63.12
IOLAN SCG34: 85.30
IOLAN SCG50: 107.48

MTBF (Hours)

74,796 Hours

Calculation model based on MIL-HDBK-217-FN2 @ 30°C

Operating Temperature

0°C to 55°C, 32°F to 131°F

Storage Temperature

-40°C to 85°C, -40°F to 185°F

Humidity

5 to 95% (non condensing) for both storage and operation.

Case

SECC Zinc plated sheet metal (1 mm)

Ingress Protection Rating

IP30

Mounting

1U - 19' rack, front and rear mounting hardware included

Regulatory Approvals

Emissions

FCC 47 Part 15 Subpart B Class A
ICES-003 (Canada)
EN55011 (CISPR11)
EN55032 (CISPR32)
EN61000-3-2 Limits for Harmonic Current Emissions
EN61000-3-3 Limits of Voltage Fluctuations and Flicker

Immunity

EN55024
EN 61000-4-2 (ESD): Contact:
EN 61000-4-3 (RS):
EN 61000-4-4 (EFT):
EN 61000-4-5 (Surge):
EN 61000-4-6 (CS):
EN 61000-4-8 (PFMF)
EN 61000-4-11

Safety

UL/EN/IEC 62368-1 (previously 60950-1)
CAN/CSA C22.2 No. 62368-1

Carrier Specific Approval

IOLAN SCG LA: Auto-detecting

Verizon Certified

AT&T Certified

IOLAN SCG LE: not required

Cellular Radio

EN 301 908-1
EN 301 908-2
EN 301 511
47 CFR Part 22
47 CFR Part 24
EN 301 908-13

Cellular Data Technologies Supported

IOLAN SCG LA:

Penta Band LTE: 700/700/850/AWS (1700/2100)/1900 MHz; FDD-Band (13,17,5,4,2)
Tri Band UMTS (WCDMA): 850/AWS (1700/2100)/1900 MHz; FDD-Band (5,4,2)
Quad Band GSM/GPRS/EDGE: 850/900/1800/1900 MHz

IOLAN SCG LE:

Penta Band LTE: 800/900/1800/2100/2600 MHz;
FDD-Band (20,8,3,7,1); Tri Band UMTS (WCDMA):
900/1800/2100 MHz; FDD-Band (8,3,1);
Dual Band GSM/GPRS/EDGE: 900/1800 MH

Other

Reach, RoHS and WEEE Compliant
ECCN - 5A992
HTSUS Number: 8517.62.0020
Perle Limited Lifetime warranty

Power

Power Supply

Dual AC Models

USA: IEC320-C13 to NEMA 5-15P line cord
UK: IEC320-C13 to BS1363 line cord
EU: IEC320-C13 to CEE 7/7 Schuko
South Africa: IEC320-C13 to BS546 line cord
Australia: IEC320-C13 to AS3112 line cord

Dual Feed DC Models

Terminal Blocks with screw terminals accommodating 28 - 12 AWG wire sizes.

Nominal Input Voltage

Dual AC Models

110/230v AC

Dual Feed DC Models

48v DC

Input Voltage Range

Dual AC Models

100-240v AC

Dual Feed DC Models

24- 60v DC

AC Input Frequency

Dual AC Models

47-63Hz

Dual Feed DC Models

N/A

Current Consumption

Dual AC Models

@ 100v (Amps)

IOLAN SCG18: 0.19
IOLAN SCG34: 0.25
IOLAN SCG50: 0.31

@ 240v (Amps)

IOLAN SCG18: 0.08
IOLAN SCG34: 0.11
IOLAN SCG50: 0.13

Dual Feed DC Models

@ 48v DC (Amps)

IOLAN SCG18: 0.19
IOLAN SCG34: 0.25
IOLAN SCG50: 0.31

Typical Power Consumption

18.5 Watts

*Note: USB cards can use an additional power of 2.5 Watts per port up to a max of 8 Watts total

Power Line Protection

Fast transients: 1 KV (EN61000-4-4 Criteria B)

Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)

Weight and Dimensions

Product Weight

Dual AC Models

IOLAN SCG18: 3.30 kg / 7.27 lbs
IOLAN SCG34: 3.47 kg / 7.65 lbs
IOLAN SCG50: 3.64 kg / 8.02 lbs

Dual Feed DC Models

IOLAN SCG18: 3.21 kg / 7.07 lbs
IOLAN SCG34: 3.38 kg / 7.45 lbs
IOLAN SCG50: 3.54 kg / 7.80 lbs

Product Dimensions

1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)

Shipping Weight

Dual AC Models

IOLAN SCG18: 4.24 kg / 9.35 lbs
IOLAN SCG34: 4.41 kg / 9.72 lbs
IOLAN SCG50: 4.58 kg / 10.10 lbs

Dual Feed DC Models

IOLAN SCG18: 4.15 kg / 9.15 lbs
IOLAN SCG34: 4.32 kg / 9.52 lbs
IOLAN SCG50: 4.48 kg / 9.88 lbs

Shipping Dimensions

59 x 36 x 9 (cm), 23.22 x 14.17 x 3.54 (in)

IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DCE mode (Straight-through)

Pinout

Direction

N/A

out

EIA-232

CTS

DSR

RxD

GND

Not Used

TxD

DTR

RTS

Optional Perle adapters for use with straight thru CAT5 cabling

IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DTE mode (Rolled)

Pinout

Direction

out

N/A

EIA-232

RTS

DTR

TxD

GND

DCD

RxD

DSR

CTS

(A rolled RJ45 cable will automatically perform DTE to DCE crossover)

IOLAN G16 RS-Multi Card RJ45 Serial Connector Pinout

Pinout

Direction

out

N/A

EIA-232

RTS

DTR

TxD

GND

RxD

DSR

CTS

EIA-422

TxD+

N/A

TxD-

GND

RxD+

N/A

RxD-

EIA-485 Full Duplex

TxD+

N/A

TxD-

GND

RxD+

N/A

RxD-

EIA-485 Half Duplex

DATA+

N/A

DATA-

GND

N/A

Optional Perle adapters for use with straight thru CAT5 cabling

Data Center Console Management

Gestion de la Console Distante IOLAN SCG L

TCP

Sockets TCP

Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série-Ethernet ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des adaptateurs série-Ethernet Perle IOLAN.

UDP

Sockets UDP

Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d ‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples.

Console Access

Gestion de Console

Pour l’accès aux ports de console distants de routeurs, switches, etc., Les serveurs IOLAN Perle permettent aux administrateurs d’accéder de manière sécurisée aux ports RS232, « in-band » via Reverse Telnet / SSH ou hors bande au moyen de modems numériques. Des modèles Perle IOLAN équipés de modems intégrés sont également disponibles.

COM/TTY

Connecter des Applications Série au moyen d’un Driver de Ports COM/TTY

Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort.

Tunneling

Tunneling entre deux équipements Série

Le Tunneling en Série vous permet d'établir un lien sur Ethernet vers un port série sur un autre serveur IOLAN. Les deux Ports Série IOLAN doivent être configurés spécifiquement pour le Tunneling en série (Typiquement, un port série est configuré comme serveur du Tunnel tandis que l'autre est configuré en tant que Client du Tunnel)

Virtual Modem

Virtual Modem

Virtual Modem permet au serveur IOLAN de Perle de simuler une connexion modem. Une fois connecté au serveur IOLAN, une connexion modem est initialisée, le Serveur IOLAN lance une connexion TCP vers un autre serveur IOLAN configuré avec un port série Modem Virtuel ou vers un hôte utilisant une application TCP P

Download the latest TruePort drivers and user guides

Download the latest firmware, user guides, and utilities

EU Declaration of Conformity

IOLAN FAQ Knowledgebase

Support du série-sur-SSL (Secure Socket Layer)

Note Technique des Terminal Servers IOLAN de Perle Systems. Fonction de Support Serie sur SSL.

Contrôle de données série

Ajustez le flux de données entre un périphérique réseau et l'équipement série avec les serveurs de périphériques IOLAN.

Pilote COM virtuel TruePort

Note technique : TruePort Perle. Redirection de Ports COM. Création de ports COM/Série virtuels sur un LAN. Logiciel gratuit avec un Terminal Server.

Out-of-Band Management of Windows Server 2003/2008 using PerleÆs Simple EMS/SAC Web Interface

Note technique RS232 Ethernet: Gestion out-of-band de serveurs Windows sur l'interface EMS/SAC des Terminal Servers de Perle

Périphérique Plug-ins - Opération True port COM

Note d'application Serie Ethernet sur les plugins d'applications des Device Server IOLAN de Perle Systems

Redundant Path Technology

Note Technique sur les Serveurs IOLAN de Perle Systems. Technologie Double Ethernet, garantie de Redondance

Accès EasyPort Web

Note d'application Serie Ethernet des Terminal Server de Perle Systems pour l‘application d’accès EasyPort Web

Adressage IP direct (Aliasing IP)

Note d'application Serie Ethernet sur les Device Server Serie Ethernet de Perle Systems pour les applications d’adressage IP Direct.

Mise à Jour Automatique du DNS

Note d'application des Device Servers de Perle: Mise à jour automatique du DNS des Serveurs Serie Ethernet IOLAN

TrueSerial

Note Technique TrueSerial : Utiliser des Terminal Servers Perle IOLAN pour fournir les connexions série les plus authentiques sur un réseau Ethernet.

Enregistrement des Données Série

Note Technique Perle : Enregistrement des données série sur les Serveurs de Terminaux IOLAN Serie à Ethernet, jusqu'à la réactivation du protocole TCP/IP

IPSec VPN

VPN IPSec and Serial Tunneling with TruePort

Note Technique: Le Terminal Server Perle est intégrable sur une structure IPSec VPN pour un système avancé d’authentification et encryptage des paquets IP.

IP-Encapsulation of Automation Protocols

Perle's TruePort COM port re-director can provide the IP-Encapsulation for tunneling of serial data into network packets and the transport of the data over a network.

Multihost - Partager un port serie entre plusieurs serveurs

Note Technique sur les Terminal Servers IOLAN de Perle Systems. Fonction Multihôte, pour le partage de port série sur plusieurs serveurs

Management de Ports Console dans un Environnement Solaris

Out of Band Network Access to Solaris Servers

Note Technique RS232 Ethernet: Management des ports console d'un serveur dans un environnement SUN avec le Terminal Server RS232 Ethernet de Perle

Serial Tunneling - Tunneling de données série brutes sur Ethernet

Le Tunneling série permet la transmission de données série sur un IP, au moyen d’un lien sur Ethernet entre deux Serial Terminal Server IOLAN de Perle.

HTTP Tunneling

Avec le Tunneling HTTP, Le Terminal Server Perle IOLAN permet un lien internet sécurisé entre des équipements série abrités par des pare-feux.

Support de la sécurité AAA pour les Convertisseurs de Médias Fibre

Note Technique: Comprendre les services d’authentification, d’autorisation et de traçabilité AAA qui protègent les réseaux contre un accès non-autorisé.

Sessions d’administration sécurisées SSH, SNMPv3 et HTTPS

Tous les accès dédiés à l'administration du réseau et de ses composants doivent être sécurisés par des méthodes d'authentification dûment contrôlées et des sessions SSH, SSL, SNMPv3, ou HTTPS chiffrées.

PerleVIEW utilise une infrastructure ISO FCAPS pour supporter la gestion centralisée des périphériques

PerleVIEW simplifie la configuration, l’administration, la surveillance et la réparation des produits Perle

Liste de contrôle d'accès de gestion (ACL) sur les commutateurs administrés

Note technique : Utiliser une liste de contrôle d'accès pour vérifier quel poste de travail ou réseau gère votre commutateur Ethernet industriel Perle

Vérification de la résistance des mots de passe: application de l'utilisation d'attributs de mot de passe fort dans les Commutateurs Industriels

Note technique : Application de politiques soutenant l'utilisation de mots de passe forts dans les commutateurs industriels administrables.

Using IEEE 802.1x and Port Security

Note technique : Utilisation de la norme IEEE 802.1x pour la sécurité des ports sur les commutateurs industriels administrables, pour protéger les accès à votre réseau sécurisé.

Déployez et gérez votre réseau à partir du cloud

L’administration hors bande (OOBM) basée sur le cloud de l’infrastructure informatique fournit une visibilité et un accès résilients à tout moment

Utilisation de serveurs de console pour l’administration hors bande (OOBM) dans les centres de données du campus universitaire

Les Console Servers IOLAN fournissent un accès au port de console hors bande ToR à tous les commutateurs, contrôleurs WLAN et serveurs VPN dans l’infrastructure réseau du centre de données.

Les serveurs de console IOLAN de Perle deviennent la norme pour l’administration hors bande chez QBE

Les serveurs de console IOLAN fournissent un accès à distance sûr aux équipements informatiques des centres de données et des filiales lorsque le réseau est en panne

Le comté de Clearwater choisit les Serveurs de Console Perle pour l’administration hors bande des micro-centres de données

Diagram showing IOLAN Console Servers providing out-of-band management to Clearwater County micro data centers

La gestion de multiples micro-centres de données répartis sur un vaste territoire nécessite une méthode d’accès et d’administration à distance fiable. Bradley Welygan, administrateur du système informatique du comté de Clearwater, explique : « Nous utilisons les Console Servers pour la connectivité avec un certain nombre de sites de points de présence dans tout le comté, pour l’administration hors bande de la fibre et de l’équipement de réseau. Nous faisions appel à un autre fournisseur, mais son prix était trop élevé. Du point de vue de la fonctionnalité, les produits Perle répondent à nos besoins à un coût plus abordable. »

Bet365 remplace une solution d’administration hors bande (OOBM) défaillante par des serveurs de ports console Perle dans ses centres de données à travers le monde

Perle remplace des serveurs de ports console défaillants et assure une disponibilité à 100 % de ses réseaux avec authentification TACACS et OOBM.

SmartSky Networks utilise les Console Servers Perle pour la gestion et l’accès à distance aux équipements des stations au sol à travers les États-Unis

SmartSky Networks avait besoin d’un moyen pour gérer et accéder à un équipement spécialisé dans des stations au sol à distance à travers les États-Unis. Cisco a recommandé les serveurs de ports console Perle.

Avis Budget choisit les serveurs de ports console Perle pour assurer la disponibilité de son réseau

Les Device Servers supervisent et diagnostiquent les réseaux d’Avis afin d’identifier les nécessités d’intervention sur site pour un opérateur télécom.

L'hébergeur Rackspace® exploite les Serveurs de Ports Console Perle pour la préconfiguration de centres informatiques et le dépannage réseau

Les serveurs de console Perle sur le réseau interne Rackspace et dans chaque centre de données offrent des capacités de préconfiguration et de dépannage.

Memset Hosting choisit les serveurs de console Perle pour optimiser ses racks

Les serveurs de console Perle IOLAN SCS gèrent de manière fiable l'accès aux serveurs de Memset Hosting

Fiabilité et efficacité : Allstream gagne du temps et de l’argent avec le serveur de ports console CS9000

Note D’application des Console Server Perle Systems pour la gestion de Centres de télécommunications.

Administration hors bande : les besoins des environnements de santé

Un Livre blanc Perle : Mise en place d’une gestion à distance des infrastructures informatiques dans les hôpitaux et les cabinets médicaux afin de garantir une disponibilité de l’infrastructure réseau 24 heures sur 24, 7 jours sur 7.

Support de la passerelle Modbus

Connecter les équipements Modbus RTU ou ASCII sur des réseaux Modbus/TCP. Transmettre les données Modbus RTU ou ASCII sur l'Ethernet câblé ou sans-fil (LTE ou WiFi) avec des Device Servers IOLAN

Gestion Hors Bande de Routeurs Cisco, Switches et Pare Feux

Application des Serveurs de Console : Les Console Servers IOLAN de Perle offrent une solution d’administration OoB pour les équipements Cisco en cas de panne du réseau.

Un opérateur majeur de Télécommunications assure un taux de disponibilité de son centre d’appel de plus de 99,85% grâce à l’administration à distance

Note D’application des Console Server Perle Systems pour la gestion de Centre de données

Vmodem to replace serial dial-up modems & use AT command sets over Ethernet

Device Servers with Virtual Modem technology

Perle Device Servers with a Virtual Modem behave like a real modem for dial-up applications. They enable devices to connect to remote locations without modifying existing software, eliminating phone charges, and delivering a dedicated and faster connection.

Utiliser la Qualité de Service (QoS) pour surveiller et gérer la bande passante du réseau

Note technique Perle Systems : Définition de la qualité de service et identification de son impact sur les applications hautement prioritaires.

Administration hors bande : les besoins des environnements éducatifs

Mise en place d’une gestion à distance des infrastructures informatiques dans les universités et les établissements scolaires, pour assurer aux étudiants et enseignants une disponibilité de l’infrastructure réseau 24 heures sur 24, 7 jours sur 7

Administration hors bande : Initiatives pour l’administration publique

Un Livre blanc Perle : Mise en place d’une administration informatique à distance des infrastructures réseau des administrations publiques, afin d'assurer au personnel militaire et autre, une disponibilité du réseau 24 heures sur 24, 7 jours sur 7.

Administration hors bande: qu’est-ce que c’est, et en quoi cela peut-il m’être utile?

L’administration hors bande est une méthode alternative d’accès au réseau informatique, spécialisée et sécurisée, qui permet d’administrer les dispositifs et actifs informatiques sans recourir au LAN de l’entreprise

The Evolution of Terminal Servers

Moving from serial cards to terminal servers

A whitepaper discussing how Terminal Servers evolved over time

Revue éditoriale des serveurs de console IOLAN SCG par Network Computing: Un avis indépendant sur la base de tests relatifs aux capacités d’administration hors bande

Un avis indépendant sur la base de tests relatifs aux capacités d’administration hors bande des Serveurs de Console IOLAN SCG

Ces tactiques avancées de gestion OOB simplifient & renforcent l’accès aux centres de données à distance

Network Computing interviews Alex Pirvulescu

Alex Pirvulescu, directeur de la gestion des produits, met en lumière plusieurs tactiques OOBM qui peuvent être utilisées pour simplifier et renforcer l'accès DC OOBM à distance.

Basculement prévisible et flexibilité opérationnelle pour l’administration OOB dans des centres de données

Perle IOLAN Console Servers are designed to deliver OOBM

Un rapport d’InfraMomentum Insights s’est penché sur la façon dont les serveurs de console IOLAN de Perle sont conçus pour offrir le bon niveau de fonctionnalité et de flexibilité OOBM pour les constructions complexes de centres de données.
