Console Server Sécurisé IOLAN SCG
Gestion des infrastructures informatiques en bande et hors bande

- 16, 32 ou 48 Ports Console d'Administration RS232 RJ45
- Connexion au réseau cuivre 10/100/1000Base-T
- Sécurité AAA et encryptions SSH/SSL avancées pour une conformité à toutes les régulations des centres de données
Les serveurs de ports console Perle IOLAN SCG offrent aux administrateurs de centres de données la gestion distante et sécurisée console de tout périphérique équipé d’un port console RS232 RJ45. Les ingénieurs et gestionnaires de projet qui recherchent une solution rack RS232 à Ethernet 1U conservant l’intégrité du protocole des périphériques série sur Ethernet doivent penser en priorité au serveur de ports console IOLAN SCG. L’IOLAN SCG possède le processeur le plus performant du marché, est doté de la technologie TrueSerial™ unique de Perle, et offrira les connexions série les plus authentiques via Ethernet. Et grâce à ses fonctionnalités de sécurité avancées, les professionnels de l’informatique et les personnels de centres des opérations réseau (NOC) disposent de tout ce dont ils ont besoin pour exécuter facilement la gestion distante du centre de données et la gestion des actifs informatiques hors bande depuis n’importe quel lieu du monde.
Gestion de console des actifs informatiques
Le serveur de ports console IOLAN SCG prend en charge la connectivité RS232 RJ45 vers les ports console sur des équipements tels que les routeurs et interrupteurs Cisco, les pare-feu, les serveurs (Solaris, Windows, Unix et Linux) les PBX, les équipements de stockage de réseau et les appareils de sécurité sur la totalité d’un réseau IP. Les ports RS232 RJ45 sont configurables par logiciel pour utiliser des câbles droits ou roulés pour connecter vos équipements Cisco. On peut également configurer une broche DCD pour les périphériques tiers qui ont besoin de ce signal supplémentaire. Cela signifie que l’IOLAN SCG de Perle prend en charge plus de périphériques série que tout autre serveur de ports console du marché. Ceci en fait une solution idéale de gestion hors de bande pour les équipements informatiques implantés dans les centres de données ou les sites distants.
Fonctionnalités avancées de sécurité réseau, authentification et cryptage des données
Les administrateurs informatiques doivent s’assurer de la sécurité des transmissions réseau et de tous les accès aux ports administratifs console distants sur les équipements informatiques. Quand on utilise des serveurs de ports console IOLAN SCG, les informations nécessaires à la gestion des données sont protégées par des outils de cryptage standard, tels que (SSH) Secure Shell et (SSL) Secure Sockets Layer. La prise en charge de systèmes d'authentification comme RADIUS, TACACS+, LDAP, Kerberos, NIS et les jetons SecurID de RSA Security, garantissent que seuls des utilisateurs autorisés peuvent accéder aux équipements et données.
L’utilisation de technologies de cryptage permet à un serveur de ports console IOLAN SCG de protéger les données sensibles et confidentielles avant qu’elles soient envoyées à un intranet d’entreprise ou sur l’internet public. Pour assurer la compatibilité avec les périphériques de cryptage pairs, tous les principaux codes de cryptage tels que AES, 3DES, RC4, RC2 et CAST128 sont entièrement pris en charge.
Reconnue comme la méthode la plus sécurisée pour communiquer avec les réseaux privés sur Internet, la norme IPSec offre une authentification et un cryptage robustes des paquets IP à la couche réseau du modèle OSI. En tant que norme, elle est idéale pour l’interopération multi-fournisseurs sur un réseau, offrant une grande flexibilité et la possibilité de trouver la bonne solution pour une application particulière.
Protection des investissements
Le port cuivre 10/100/1000Base-T à auto-négociation répondra à toutes les exigences en évolution en matière d'accès au réseau. Si vous mettez à niveau votre débit Ethernet, vous n’aurez pas besoin de mettre à jour votre IOLAN SCG.
La protection contre les décharges électrostatiques et les surtensions est fournie par un circuit de protection ESD robuste de 15 Kv sur chaque port console.
Connexions série-Ethernet flexibles et fiables
L’IOLAN SCG est incroyablement facile à mettre en service sur le réseau. L’unité peut être configurée sur le réseau avec différentes options de configurateur dont Perle Easy Config Wizard, Perle Device Manager, WebManager, CLI, etc.
Pour les installations à grande échelle, l’emplacement de carte Micro SD peut être utilisé pour sauvegarder et restaurer les fichiers de configuration et charger le nouveau firmware. Perle s’engage à éliminer les problèmes de configuration de tous les IOLAN sur votre réseau IP.
Connexions série-Ethernet flexibles et fiables
Le Console Server IOLAN SCG permet de relier des applications série faisant appel à un port COM ou à un socket TCP ou UDP à des périphériques distants. Le logiciel TruePort de Perle fournit des ports COM ou TTY fixes aux applications en série, leur permettant de communiquer avec des équipements distants connectés au IOLAN de Perle, que les informations soient cryptées ou non.
La technologie de paquetage TrueSerial® offre une authenticité unique des connexions série sur Ethernet et l'assurance de l'intégrité du protocole série.
Vous pouvez également faire transiter des données série par le réseau IP entre plusieurs périphériques.
En choisissant un serveur de ports console IOLAN SCG de Perle, vous avez l’assurance que pratiquement chaque périphérique doté d'un port COM série fonctionnera en conjonction avec l’application de votre choix exactement comme il le faisait quand il était connecté directement. Dans l’éventualité peu probable où le serveur de périphériques Perle IOLAN ne permettrait pas de le faire dès le déballage, Perle permet d'obtenir le résultat souhaité avec les "Plug-ins de Périphériques" installables par le client.
La technologie IP la plus évoluée
En proposant une prise en charge complète de l'IPv6, les IOLAN SCG permettent aux entreprises de pérenniser leurs investissements en s’assurant de la compatibilité de leurs matériels avec l’évolution prévisible de leurs réseaux.
La demande en matière d’IPv6, qui est compatible avec le système d’adressage d’IPv4, est tirée par un besoin de plus en plus important en matière d’adresses IP. En effet, avec l’implémentation et la mise en œuvre de réseaux cellulaires de dernière génération, on a assisté à l’arrivée de très nombreux nouveaux périphériques IP sur Internet. Pour pouvoir les gérer, une nouvelle méthode a donc été mise au point. Parallèlement, le département américain de la Défense a rendu obligatoire la compatibilité IPv6 sur l’ensemble des équipements mis en vente. En outre, tous les principaux systèmes d’exploitations, qu’il s’agisse de Windows, de Linux, d’Unix ou de Solaris, ainsi que les routeurs, sont maintenant compatibles d’origine avec IPv6.
Il est donc important que les utilisateurs finaux et les intégrateurs puissent choisir des équipements réseaux compatibles avec le standard Ipv6. La gamme IOLAN, compatible d’origine avec Ipv6, est le meilleur choix en matière de technologie série-Ethernet.
Encore plus de raisons pour lesquelles les Console Servers IOLAN SCSG sont le choix de prédilection:
- FIPS 140-2 – Les modules cryptographiques répondent aux exigences du NIST (L'Institut national americain des normes et de la technologie)
- Clustering – Regroupement des ports de console hors bande, pour un aperçu global unique. Idéal pour les grands centres de données
- Fonctionnalité hôte principal/secondaire, pour un basculement automatique sur hôte alternatif en cas de panne de la connexion TCP principale
- EasyPort Web– Accès aux ports de console série par navigateur Internet compatible Java.
- Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH.
- DNS dynamique – Accès à la gestion de chaque console de n'importe quel point, sur Internet.
- Power Cycling de périphériques distants avec les Multiprises Electriques Télécommandables de Perle.
- Tests ping de surveillance permettant aux clients de redémarrer leur équipement avec les commutateurs d'alimentation Perle RPS connectés, en cas de non-réponse du réseau.
Garantie à vie
Tous les modèles Perle IOLAN SCG sont couverts par les meilleures prestations de support et de service du marché, incluant la Garantie à Vie propre à Perle Systems. Depuis 1976, Perle a offert à ses clients des solutions de connectivité adaptés aux plus hauts standards de qualité, de performance, d’adaptabilité et de fiabilité. Avec IOLAN SCG de Perle, il est facile de déployer et mettre à niveau de nouveaux services et équipements tout en minimisant les investissements.
Fonctionnalités Logicielles - IOLAN SCG Secure Console Server
Serial Port Access | |
---|---|
Connect directly using Telnet / SSH by port and IP address | |
Connect with EasyPort menu by Telnet / SSH | |
Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu | |
Java-free browser access to remote serial console ports via Telnet and SSH | |
Ports can be assigned a specific IP address ( aliasing ) | |
Multisession capability enables multiple users to access ports simultaneously | |
Multihost access enables multiple hosts/servers to share serial ports | |
Accessibility | |
In-band and out-of-band Ethernet via RJ45 copper (10/100/1000 Base-T) | |
Dynamic DNS enables users to find a console server from anywhere on the Internet | |
Domain name control through DHCP option 81 | |
IPV6 and IPV4 addressing support | |
Availability | |
Primary/Backup host functionality enables automatic connections to alternate host(s) | |
Security | |
SSH v1 and v2 | |
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0 | |
SSL Server and SSL client mode capability | |
SSL Peer authentication | |
IPSec VPN : NAT Traversal, ESP authentication protocol | |
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305 | |
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384 | |
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2) | |
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96 | |
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH | |
X.509 Certificate verification: RSA, DSA | |
Certificate authority (CA) list | |
Local database | |
RADIUS Authentication, Authorization and Accounting | |
TACACS+ Authentication, Authorization and Accounting | |
LDAP, NIS, Kerberos Authentication | |
RSA SecureID-agent or via RADIUS Authentication | |
SNMP v3 Authentication and Encryption support | |
IP Address filtering | |
Disable unused daemons | |
Active Directory via LDAP | |
Terminal Server | |
Telnet | |
SSH v1 and v2 | |
Rlogin | |
Auto session login | |
LPD, RCP printer | |
MOTD - Message of the day | |
Serial machine to Ethernet | |
Tunnel raw serial data across Ethernet - clear or encrypted | |
Raw serial data over TCP/IP | |
Raw serial data over UDP | |
Serial data control of packetized data | |
Share serial ports with multiple hosts/servers | |
Virtual modem simulates a modem connection - assign IP address by AT phone number | |
Virtual modem data can be sent over the Ethernet link with or without SSL encryption | |
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO HP UX, NCR UNIX and AIX. Perle supports the most comprehensive driver set in the industry. For a complete list of all the latest drivers click here | |
TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity | |
RFC 2217 standard for transport of serial data and RS232 control signals | |
Customizable or fixed serial baud rates | |
Plug-ins allow customer or Perle provided plug-ins for special applications | |
Software Development Kit ( SDK ) available | |
Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101 | |
ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP | |
Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port | |
Console Management | |
Sun / Oracle Solaris Break Safe | |
Local port buffer viewing - 256K bytes per port | |
External port buffering via NFS, encrypted NFS and Syslog | |
Event notification | |
Manage AC power of external equipment using Perle RPS power management products | |
Clustering - central console server enables access ports across multiple console servers | |
Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console | |
Ping watchdog probes enable customers to power cycle equipment with attached Perle RPS power switches in the event of an unresponsive networking gear | |
Remote Access | |
Dial, direct serial | PPP, PAP/CHAP, SLIP |
HTTP tunneling enables firewall-safe access to remote serial devices across the internet | |
Automatic DNS Update | Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details |
IPSEC VPN client/servers | Microsoft L2TP/IPSEC VPN client ( native to Windows XP) |
Microsoft IPSEC VPN Client ( native to Windows Vista ) | |
Cisco routers with IPSEC VPN feature set | |
Perle IOLAN SDS, SDG, STS, STG, SCS and SCG models | |
OA&M ( Operations, Administration and Management ) | |
SNMP V3 - read and write, Perle MIB | |
Syslog | |
Perle Device Manager - Windows based utility for large scale deployments | |
Configurable default configuration | |
Installation Wizard | |
Set a Personalized Factory Default for your IOLANs | |
Protocols | |
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP |
Spécifications Produit - IOLAN SCG Secure Console Server
Processor | 1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor |
Memory | |
---|---|
RAM MB | 1000 |
Flash MB | 4000 |
Interface Ports | |
Integrated Device Management Ports | IOLAN SCG16: 16 x RS232 RJ45 IOLAN SCG32: 32 x RS232 RJ45 IOLAN SCG48: 48 x RS232 RJ45 |
Sun / Solaris | Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime |
Serial Port Speeds | 50bps to 230Kbps with customizable baud rate support |
Data Bits | Configurable for 5,6,7 or 8-bit protocol support Use TruePort to transparently pass 9-bit serial data |
Parity | Odd, Even, Mark, Space, None |
Flow Control | Hardware, Software, Both, None |
Serial Port Protection | 15Kv Electrostatic Discharge Protection (ESD) |
Local Console Ports | 1 x RS232 RJ45 1 x Micro USB with DB9 adapter |
Network | 1 x 10/100/1000Base-T RJ45 Copper Software selectable Ethernet speed 10/100/1000, Auto Software selectable Half/Full/Auto duplex |
Ethernet Isolation | 1.5Kv Magnetic Isolation |
Power | |
Power Supply | AC power supply USA Models: IEC320-C13 to NEMA 5-15P line cord UK Models: IEC320-C13 to BS1363 line cord EU Models: IEC320-C13 to CEE 7/7 Schuko South Africa Models: IEC320-C13 to BS546 line cord Australia Models: IEC320-C13 to AS3112 line cord |
Nominal Input Voltage | 110/230v AC |
Input Voltage Range | 100-240v AC |
AC Input Frequency | 47-63Hz |
Current Consumption @ 100v (Amps) | IOLAN SCG16: 0.14 IOLAN SCG32: 0.21 IOLAN SCG48: 0.28 |
Current Consumption @ 240v (Amps) | IOLAN SCG16: 0.06 IOLAN SCG32: 0.08 IOLAN SCG48: 0.11 |
Typical Power Consumption (Watts) | 14 Watts |
Power Line Protection | Fast transients: 1 KV (EN61000-4-4 Criteria B) Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes) |
LED Indicators | |
System Ready Network Link Activity |
|
Environmental Specifications | |
Heat Output (BTU/HR) | IOLAN SCG16: 47.77 IOLAN SCG32: 69.27 IOLAN SCG48: 91.45 |
MTBF ( Hours ) | 94,455
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C |
Operating Temperature | 0°C to 55°C, 32°F to 131°F |
Storage Temperature | -40°C to 85°C, -40°F to 185°F |
Humidity | 5 to 95% (non condensing) for both storage and operation. |
Case | SECC Zinc plated sheet metal (1 mm) |
Ingress Protection Rating | IP30 |
Mounting | 1U - 19" rack, front and rear mounting hardware included |
Product Weight and Dimensions | |
Product Weight | IOLAN SCG16: 3.06 kg / 6.75 lbs IOLAN SCG32: 3.23 kg / 7.12 lbs IOLAN SCG48: 3.39 kg / 7.47 lbs |
Dimensions | 1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in) |
Packaging | |
Shipping Dimensions | 59 x 36 x 9cm |
Shipping Weight | IOLAN SCG16: 4.00 kg / 8.82 lbs IOLAN SCG32: 4.17 kg / 9.20 lbs IOLAN SCG48: 4.33 kg / 955 lbs |
Regulatory Approvals | |
Emissions | FCC 47 Part 15 Subpart B Class A ICES-003 (Canada) EN55011 (CISPR11) EN55032 (CISPR32) EN61000-3-2 Limits for Harmonic Current Emissions EN61000-3-3 Limits of Voltage Fluctuations and Flicker |
Immunity | EN55024 EN 61000-4-2 (ESD): Contact: EN 61000-4-3 (RS): EN 61000-4-4 (EFT): EN 61000-4-5 (Surge): EN 61000-4-6 (CS): EN 61000-4-8 (PFMF) EN 61000-4-11 |
Safety | UL/ULC/EN 62368-1 ( previously 60950-1 ) CAN/CSA C22.2 No. 62368-1-15 |
Other | Reach, RoHS and WEEE Compliant CCATS - G168387 ECCN - 5A992 HTSUS Number: 8517.62.0020 Perle Limited Lifetime warranty |
IOLAN RJ45 Serial Connector Pinout - DCE mode (Straight-through) | |||
---|---|---|---|
|
Pinout | Direction | EIA-232 |
1 | in | CTS | |
2 | in | DSR | |
3 | in | RxD | |
4 | GND | ||
5 | not used | ||
6 | out | TxD | |
7 | out | DTR | |
8 | out | RTS | |
Optional Perle adapters for use with straight thru CAT5 cabling |
IOLAN RJ45 Serial Connector Pinout - DTE mode (Rolled) | |||
---|---|---|---|
|
Pinout | Direction | EIA-232 |
1 | out | RTS | |
2 | out | DTR | |
3 | out | TxD | |
4 | GND | ||
5 | in | DCD | |
6 | in | RxD | |
7 | in | DSR | |
8 | in | CTS | |
(A rolled RJ45 cable will automatically perform DTE to DCE crossover) |

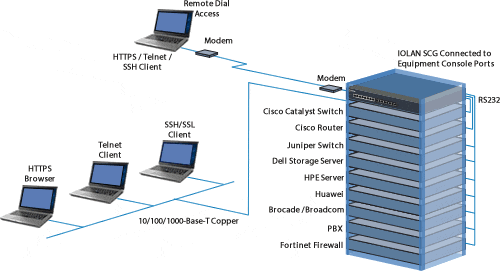

Data Center Console Management |
---|
![]() |
TCP |
---|
Sockets TCP Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série-Ethernet ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des adaptateurs série-Ethernet Perle IOLAN. ![]() |
UDP |
Sockets UDP Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d ‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples. ![]() |
Console Access |
Gestion de Console Pour l’accès aux ports de console distants de routeurs, switches, etc., Les serveurs IOLAN Perle permettent aux administrateurs d’accéder de manière sécurisée aux ports RS232, « in-band » via Reverse Telnet / SSH ou hors bande au moyen de modems numériques. Des modèles Perle IOLAN équipés de modems intégrés sont également disponibles. ![]() |
COM/TTY |
Connecter des Applications Série au moyen d’un Driver de Ports COM/TTY Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort. ![]() |
Tunneling |
Tunneling entre deux équipements Série Le Tunneling en Série vous permet d'établir un lien sur Ethernet vers un port série sur un autre serveur IOLAN. Les deux Ports Série IOLAN doivent être configurés spécifiquement pour le Tunneling en série (Typiquement, un port série est configuré comme serveur du Tunnel tandis que l'autre est configuré en tant que Client du Tunnel) ![]() |
Virtual Modem |
Virtual Modem Virtual Modem permet au serveur IOLAN de Perle de simuler une connexion modem. Une fois connecté au serveur IOLAN, une connexion modem est initialisée, le Serveur IOLAN lance une connexion TCP vers un autre serveur IOLAN configuré avec un port série Modem Virtuel ou vers un hôte utilisant une application TCP P ![]() |
