S-110 Convertisseur de Médias et de Débit

Conversion 10/100Base-T à 100Base-X

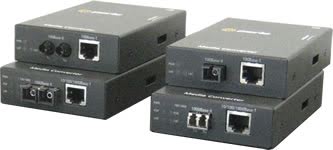

Convertisseur de médias 10/100
  • Convertisseurs de médias 10/100Base-TX vers fibre 100Base-X
  • Etendez de jusqu'à 120 km la portée de votre réseau.
  • Fonctions avancées : Link Pass-Through,
    Far-End Fault (FEF), Auto-MDIX et Loopback
Demande de Devis
  • Présentation
  • Spécifications Produit
  • Spécifications de la fibre
  • Schémas d'application
  • Documentation
  • Détails de la commande

La gamme de convertisseurs de médias pour conversion de débit 10/100 vers fibre riches en fonction de Perle connecte en toute transparence les ports Ethernet 10/100 aux ports fibre. Nos convertisseurs 10/100 constituent une solution rentable pour étendre un réseau existant ou la distance entre deux périphériques, ou encore pour augmenter la durée de vie des équipements n'utilisant pas la fibre optique. Les Convertisseurs de Médias S-110 sont également disponibles avec un support Power over Ethernet (PoE) et une résistance avancée aux variations de température.

Les administrateurs réseau sont au courant de tout grâce aux fonctions avancées de Perle, notamment Auto-Negotiation, Auto-MDIX, Link Pass Through, Far End Fault et Remote Loopback. Ces fonctions se traduisent par une efficacité accrue en matière de dépannage et une maintenance sur site réduite. Elles permettent en outre de réaliser des économies et de gagner du temps. Alliées à une garantie à vie et un support technique à l'échelon mondial, elles font des convertisseurs de médias 10/100 Ethernet un choix incontournable pour les professionnels de l'informatique.

Fonctions des convertisseurs de médias 10/100 vers fibre

Auto-Negotiation (802.3u) Le convertisseur de médias prend en charge l'auto-négociation sur l'interface 10/100Base-TX.
Auto-MDIX Lorsqu'elle est activée, la fonction Auto-MDIX (Automatic Medium-Dependant Interface Crossover, croisement automatique des ports) détecte le signal sur l'interface 1000Base-T pour déterminer le type de câble connecté (droit ou croisé) et configure automatiquement la connexion. Lorsque la fonction Auto-MDIX est activée, il est possible de connecter le convertisseur de médias au périphérique par le biais d'un câble croisé ou droit.
Link Pass-Through Grâce à la fonction Link Pass Through, l'état du récepteur UTP est passé au transmetteur fibre de sorte que le convertisseur de médias soit transparent pour les périphériques finaux connectés. En outre, si la fonction Far-End-Fault (FEF) est activée, le convertisseur de médias peut arrêter le transmetteur 10/100Base-TX en cas de réception d'une erreur FEF.

L'utilisation conjointe des fonctions Link Pass Through et Far-End Fault entraîne une réduction des pertes de données en cas d'erreur. Les périphériques finaux sont en effet avertis des erreurs qui se produisent, ce qui facilite le dépannage.
Far-End Fault (FEF) En ce qui concerne la fonction Far-End Fault, le convertisseur de médias implémente la norme 802.3 assurant ainsi le signalement et la détection des erreurs à distance sur la connexion fibre 100Base-X. Lorsque cette fonction est activée, le convertisseur de médias transmet l'indication FEF sur la connexion fibre 100Base-X chaque fois qu'une erreur de réception est détectée sur cette connexion. Il vérifie en permanence la présence d'un signal valide sur la connexion fibre 100Base-X.

L'action corrective qu'il applique lors de la réception d'une erreur Far-End Fault varie selon le paramétrage du commutateur Link Pass-Through.
Pause (IEEE 802.3xy) Le signal de pause est une fonction IEEE qui interrompt momentanément la transmission des données entre deux périphériques dès que l'un d'eux est surchargé. Le convertisseur de médias Fast Ethernet prend en charge la négociation de pause sur la connexion cuivre 100Base-TX.
VLAN Le convertisseur de médias est transparent pour les paquets VLAN.
Remote LoopBack Le convertisseur de médias prend en charge le bouclage sur le port fibre optique.

Vous cherchiez autre chose ? Voir tous les Convertisseurs de Médias Perle.
Vous avez besoin d'aide ? Contactez Perle.

Hardware Specifications

Power
Input Supply Voltage 6 - 30 vDC, unregulated (12 vDC Nominal)
Current 175 mA
Power Consumption 2.1 watts
Power Connector 5.5mm x 9.5mm x 2.1mm barrel socket
Power Adapter
Universal AC/DC adapter 100-240v AC, regulated DC adapter included
Indicators
Power / TST This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink when in Loopback test mode.
Fiber link on / Receive activity (LKF) This green LED is operational only when power is applied. The LED is on when the 100Base-FX link is on and flashes with a 50% duty cycle when data is received.
Copper link on / Receive activity (LKC) This green LED is operational only when power is applied. The LED is on when the 100Base-TX link is on and flashes with a 50% duty cycle when data is received.
Fiber Duplex (FDF) This green LED is operational only when power is applied. The LED is on when the 100Base-FX link is operatinal in full duplex mode. The LED is off when in half duplex.
Copper Duplex (FDC) This green LED is operational only when power is applied. The LED is on when the 10/100Base-TX link is operatinal in full duplex mode. The LED is off when in half duplex.
10/100 Speed This green LED is operational only when power is applied. The LED is on when the speed of the copper Ethernet port is running at 100 MBPS. The LED is off when in 10 MBPS
Switches - accessible through a side opening in the chassis
Auto-Negotiation (802.3u) Enabled (Default) - The media converter uses 802.3u Auto-negotiation on the 100Base-TX interface. It is set to advertise full duplex.

Disabled - The media converter sets the port according to the position of the speed and duplex switches.

Link Pass Through Enabled (Default) - When the state of the receiver is changed on the 100Base-TX interface it is reflected on the 100Base-FX fiber transmitter. When the state of the receiver on the 100Base-FX interface is changed it is reflected on the 100Base-TX transmitter.

When a Far-End Fault Indication is received on the fiber interface the 100Base-TX transmitter is turned off. When the Far-End Fault Indication is cleared the transmitter is turned back on.

Disabled - The 100Base-TX and the 100Base-FX fiber interface operate independently. Far-End Fault indication on the 100Base-FX fiber interface has no effect on the 100Base-TX interface.

Far-End Fault (FEF) Enabled (Default) - The media converter transmits the Far-End Fault Indication over the 100Base-X fiber connection whenever a receive failure is detected on the 100Base-X fiber connection. The media converter continuously monitors the100Base-X fiber connection and clears the Far-End Fault Indication condition when a valid signal is received.

Disabled - Far-End Fault Indications are not transmitted regardless of the condition of the receive signal on the 100Base-FX fiber connection.

Remote Loopback The media converter can perform a loopback on the 100Base-X fiber interface.

Disabled (Default - Up)

Enabled - The 100Base-X receiver is looped to the 100Base-X transmitter. The 100Base-TX transmitter is taken off the interface.

Auto-MDIX
(Internal Strap)
If Auto-Negotiation (802.3u) is enabled, the media converter uses the HP Auto-MDIX method for the 100Base-TX interface. If Auto-Negotiation (802.3u) is disabled the Media converter will use the RX Energy method on the 100Base-TX interface to set the port MDI or MDIX whichever is appropriate.

Enabled (Default) - Either a straight-through or crossover type cable can be used to connect the media converter to the device on the other end of the cable.

Disabled - If the partner device on the other end of the cable does not have the Auto-MDIX feature a specific cable, either a straight-through or crossover will be required to ensure that the media converter's transmitter and the partner devices transmitter are connected to the others receiver. The Media converter's 100Base-TX port is configured as MDI-X with this switch setting.

Speed Copper 100 (Default)
10
Duplex Copper Full (Default)
Half
Duplex Fiber Full (Default)
Half
Connectors
100Base-TX RJ45 connector, 2 pair CAT 5, EIA/TIA 568A/B or better cable
Magnetic Isolation 1.5kv
Filtering
Filtering 1024 MAC Addresses
Frame Specifications
Buffer 512 Kbits frame buffer memory
Size Maximum frame size of 2048 bytes
Environmental Specifications
Operating Temperature 0 C to 50 C (32 F to 122 F)
Storage Temperature minimum range of -25 C to 70 C (-13 F to 158 F)
Operating Humidity 5% to 90% non-condensing
Storage Humidity 5% to 95% non-condensing
Operating Altitude Up to 3,048 meters (10,000 feet)
Heat Output
(BTU/HR)
7.2
MTBF (Hours)** Without power adaptor: 598,000
With power adaptor: 334,000
Chassis Metal with an IP20 ingress protection rating
Mounting
Din Rail Kit Optional
Rack Mount Kit Optional
Product Weight and Dimensions
Weight 0.3 kg, 0.66 lbs
Dimensions 120 x 80 x 26 mm, 4.7 x 3.1 x 1.0 inches
Packaging
Shipping Weight 0.55 kg, 1.2 lbs
Shipping Dimensions 170 x 280 x 70 mm, 6.7 x 10.2 x 2.8 inches
Regulatory Approvals
Emissions FCC Part 15 Class B*, EN55022 Class B*
CISPR 22 Class B*
CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 24:2010/EN 55024:2010
EN61000-3-2
Immunity EN55024
Electrical Safety UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1
UL 60950-1
IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CE
Laser Safety EN 60825-1
Fiber optic transmitters on this device meet Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11.
Environmental Reach, RoHS and WEEE Compliant
Other ECCN: 5A991
HTSUS Number: 8517.62.0020
Perle Limited Lifetime Warranty

* When used with a Class B rated AC power adapter.

**Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

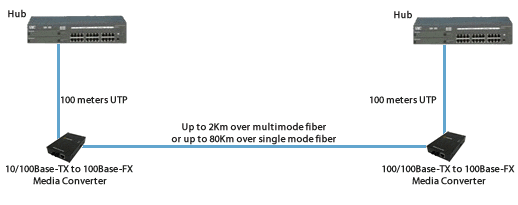

10/100 – Extension de la distance réseau entre des Hubs Ethernet

Extension de la distance réseau entre deux Hubs Ethernet.
Une paire de convertisseurs de médias 10/100 peut étendre jusqu'à 120 km, via un lien optique, la distance entre des concentrateurs.

10/100 – Extension de la distance réseau entre des Hubs Ethernet

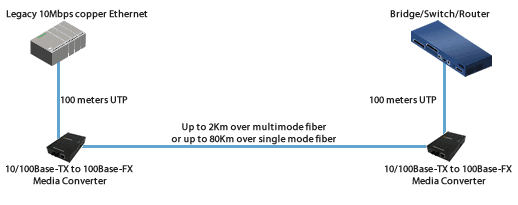

10/100 - Extension de la distance réseau entre 10 MBits/s et Fast Ethernet

Extension de la distance réseau entre un périphérique Ethernet cuivre 10 MBits/s et une infrastructure Fast Ethernet
Une paire de convertisseurs de médias 10/100 peut étendre jusqu'à 120 km, via un lien optique, la distance entre un périphérique 10 MBits/s existant et un commutateur Fast Ethernet.

10/100 - Extension de la distance réseau entre 10 MBits/s et Fast Ethernet

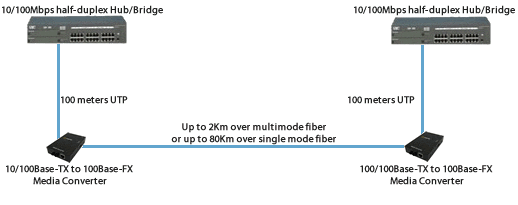

10/100 – Extension de la distance réseau entre des Hubs Half-Duplex

Extension de la distance réseau entre deux concentrateurs Ethernet half-duplex.
Une paire de convertisseurs de médias 10/100 peut étendre jusqu'à 120 km, via un lien optique, la distance entre des concentrateurs. Empêche les domaines de collision associés au mode half-duplex de traverser le lien optique.

10/100 – Extension de la distance réseau entre des Hubs Half-Duplex

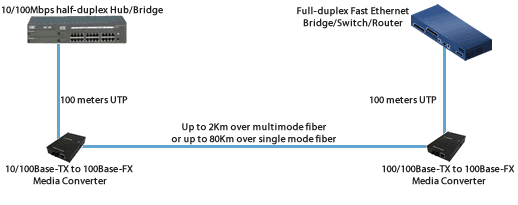

10/100 – Extension de la distance réseau entre Hubs Half-Duplex et Commutateurs

Extension de la distance réseau un hub half-duplex Ethernet et un commutateur full-duplex
Une paire de Convertisseurs de Médias 10/100 peut étendre jusqu'à 120 km, via un lien optique, la distance entre un hub ethernet half-duplex et un commutateur full-duplex. Dans ce cas de figure, le Convertisseur de Médias connecté au commutateur doit etre forcé au mode half-duplex. .

10/100 – Extension de la distance réseau entre Hubs Half-Duplex et Commutateurs

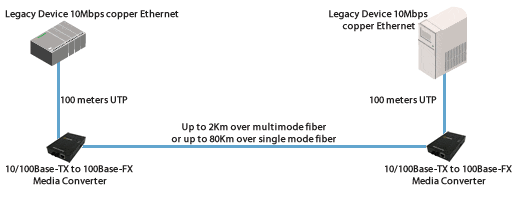

10/100 – Extension de la distance réseau entre des Peripheriques 10 MBits/s existants

Extension de la distance réseau entre des périphériques Ethernet cuivre 10 MBits/s existants
Une paire de convertisseurs de médias 10/100 peut étendre jusqu'à 120 km, via un lien optique, la distance entre deux périphériques 10 MBits/s existants.

10/100 – Extension de la distance réseau entre des Peripheriques 10 MBits/s existants
Monomode / Monofibre

Connectez plusieurs ports cuivre sur un seul brin de fibre (également appelé « bidirectionnel »)
Si une fibre monobrin est utilisée, deux convertisseurs de médias monofibre sont nécessaires pour assurer la conversion cuivre vers fibre. Les convertisseurs de médias Perle monofibre sont également appelés « Up/Down ». Par exemple, le S-110-S1SC20U (« Up ») et le S-110-S1SC20D (“Down”), présentés ci-dessous, vont de paire. Un module « Up » doit être mis en correspondance avec un homologue « Down » pour traiter séparément les fréquences de transmission et de réception.

Monomode S-110-S1SC20US-110-S1SC20D


Les majorité des installations des convertisseurs de médias monomodes sont de type « double connecteur » ou « double fibre » où l'une des connexions fibre sert à la transmission et l'autre à la réception. Ces liens sont « croisés » physiquement pour accommoder les liens de transmission/réception.

Cependant, pour réduire les coûts, ou en cas de limites concernant les liens fibre disponibles, il est possible d'appliquer la technologie WDM. WDM emploie des fréquences distinctes de transmission et de réception pour communiquer sur le même brin de fibre optique. Cette technologie exploite les propriétés de transmission simultanée d'ondes lumineuses sur plusieurs longueurs d'ondes simultanément, sans interaction entre ces dernières. Ainsi, un lien fibre peut transmettre plusieurs signaux de longueur d'onde ou canaux en même temps.

Par conséquent, si vous utilisez une fibre monobrin, utilisez un convertisseur de médias « Up » d'un côté et « Down » de l'autre pour la conversion cuivre vers fibre.

Perle offre une vaste gamme de convertisseurs de médias monofibre (« Up/Down ») pour connecter des liens 10BaseT, Fast Ethernet et Gigabit à un lien monofibre. Quelle que soit la solution recherchée, gérée ou non gérée, autonome ou sur châssis, sur 20 ou 120 km, Perle dispose d'un modèle adapté à vos besoins de conversion sur réseau en fibre optique.

Select a Model to obtain a Part Number - Unmanaged Stand-alone Media Converters - Fast Ethernet to Fiber

Model
Connector
Type
Transmit
(dBm)
Receive
(dBm)
Power
Budget
(dBm)
Wavelength
(nm)
Fiber
Type
Operating
Distance
Min
Max
Min
Max
S-110-M2ST2
Dual ST
100Base-FX
-20.0
-12.0
-31.0
-14.0
11.0*
1310
MMF
2 km
(1.2 mi)
S-110-M2SC2
Dual SC
100Base-FX
-20.0
-12.0
-31.0
-14.0
11.0*
1310
MMF
2 km
(1.2 mi)
S-110-M2LC2
Dual LC
100Base-FX
-20.0
-12.0
-30.0
-14.0
10.0*
1310
MMF
2 km
(1.2 mi)
S-110-S2ST20
Dual ST
100Base-LX
-18.0
-7.0
-32.0
-3.0
14.0
1310
SMF
20 km
(12.4 mi)
S-110-S2SC20
Dual SC
100Base-LX
-18.0
-7.0
-32.0
-3.0
14.0
1310
SMF
20 km
(12.4 mi)
S-110-S2LC20
Dual LC
100Base-LX
-15.0
0.0
-34.0
-5.0
19.0
1310
SMF
20 km
(12.4 mi)
S-110-S2ST40
Dual ST
100Base-EX
-5.0
0.0
-34.0
-3.0
29.0
1310
SMF
40 km
(25 mi)
S-110-S2SC40
Dual SC
100Base-EX
-5.0
0.0
-34.0
-3.0
29.0
1310
SMF
40 km
(25 mi)
S-110-S2LC40
Dual LC
100Base-EX
-5.0
0.0
-34.0
-3.0
29.0
1310
SMF
40 km
(25 mi)
S-110-S2ST80
Dual ST
100Base-ZX
-5.0
0.0
-34.0
-3.0
29.0
1550
SMF
80 km
(50 mi)
S-110-S2SC80
Dual SC
100Base-ZX
-5.0
0.0
-34.0
-3.0
29.0
1550
SMF
80 km
(50 mi)
S-110-S2LC80
Dual LC
100Base-ZX
-5.0
0.0
-34.0
-3.0
29.0
1550
SMF
80 km
(50 mi)
S-110-S2ST120
Dual ST
100Base-ZX
0.0
5.0
-35.0
-3.0
35.0
1550
SMF
120 km
(75 mi)
S-110-S2SC120
Dual SC
100Base-ZX
0.0
5.0
-35.0
-3.0
35.0
1550
SMF
120 km
(75 mi)
S-110-S2LC120
Dual LC
100Base-ZX
0.0
5.0
-34.0
-3.0
34.0
1550
SMF
120 km
(75 mi)

Single Fiber Models Recommended use in pairs

Model
Connector
Type
Transmit
(dBm)
Receive
(dBm)
Power
Budget
(dBm)
Wavelength
(nm)
Fiber
Type
Operating
Distance
Min
Max
Min
Max
S-110-M1ST2U
Single ST
100Base-BX-U
-15.0
0.0
-28.0
-8.0
13.0
1310 / 1550
MMF
2 km
(1.2 mi)
S-110-M1ST2D
Single ST
100Base-BX-D
-15.0
0.0
-28.0
-8.0
13.0
1550 / 1310
MMF
2 km
(1.2 mi)
S-110-M1SC2U
Single SC
100Base-BX-U
-15.0
0.0
-28.0
-8.0
13.0
1310 / 1550
MMF
2 km
(1.2 mi)
S-110-M1SC2D
Single SC
100Base-BX-D
-15.0
0.0
-28.0
-8.0
13.0
1550 / 1310
MMF
2 km
(1.2 mi)
S-110-S1ST20U
Single ST
100Base-BX-U
-15.0
0.0
-28.0
-8.0
13.0
1310 / 1550
SMF
20 km
(12.4 mi)
S-110-S1ST20D
Single ST
100Base-BX-D
-15.0
0.0
-28.0
-8.0
13.0
1550 / 1310
SMF
20 km
(12.4 mi)
S-110-S1SC20U
Single SC
100Base-BX-U
-14.0
-8.0
-32.0
-3.0
18.0
1310 / 1550
SMF
20 km
(12.4 mi)
S-110-S1SC20D
Single SC
100Base-BX-D
-14.0
-8.0
-32.0
-3.0
18.0
1550 / 1310
SMF
20 km
(12.4 mi)
S-110-S1SC40U
Single SC
100Base-BX-U
-8.0
-3.0
-33.0
-3.0
25.0
1310 / 1550
SMF
40 km
(25 mi)
S-110-S1SC40D
Single SC
100Base-BX-D
-8.0
-3.0
-33.0
-3.0
25.0
1550 / 1310
SMF
40 km
(25 mi)

The minimum fiber cable distance for all converters listed is 2 meters.

*Based on use with 62.5/125 micron multimode fiber.

Media Converter Accessories
4 DIN Rail Mount Bkt DIN Rail Mounting Kit
MCSM Standalone media converter wall mount bracket
Haut
  • Produits
  • Applications
  • Infos société
  • Contactez-nous
  • Comment acheter
  • Support Technique
  • Plan du site
  • Mentions légales
  • Confidentialité et Cookie

Produits par Perle

specialix Chase Research
© 1996 - Perle. Tous droits réservés.
Questions sur le produit

Nous pouvons vous offrir plus d’informations sur nos produits ou vous préparer un devis


icône de courrier électroniqueEnvoyer un Email
contactez-nous-iconEnvoyer un Email icône de callusNous Appeler
