S-110 Convertisseur de Médias PoE / SFP

Conversion 10/100Base-T à 100Base-X

PoE Media Converter
  • Ports fibre fixes ou emplacement vide pour Cisco et autres SFP standards
  • 10/100Base-TX vers fibre 100Base-X
  • Alimentation PoE / PoE+ IEEE 802.3
  • Compatible avec des équipements antérieurs à la norme PoE
  • Fonctions avancées : réinitialisation du périphérique alimenté, Smart Link Pass-Through, Fiber Fault Alert, Auto-MDIX et Loopback
Demande de Devis Question sur le produit?

Les Convertisseurs de Médias Fast Ethernet PoE de Perle sont riches en fonctionnalités et assurent les conversions de type Gigabit. Ils connectent de façon transparente les réseaux cuivre et fibre tout en assurant l'alimentation PoE (Power over Ethernet) des périphériques normalisés compatibles PoE et PoE+, tels que les caméras IP, les téléphones VoIP et les points d'accès sans fil. Les Convertisseurs de Médias S-110 PoE sont également disponibles avec une résistance avancée aux variations de température. Plus de 40 modèles sont disponibles, avec des ports fixes fibre ou sfp. Les ports fibre optique encastrables permettent une configuration réseau flexible en utilisant les transmetteurs SFP de Perle, Cisco ou par tout autre fabricant de SFP conformes MSA.

Les Convertisseurs de Médias PoE de Perle sont classés en tant que source d'alimentation (PSE). Tout en utilisant des câbles UTP pour transférer les données Ethernet, les convertisseurs de médias PoE de Perle permettent d'alimenter un périphérique. Perle dispose de modèles de convertisseurs de médias PoE qui prennent en charge la norme PoE IEEE 802.3af (puissance de 15,4 W) ou PoE+ IEEE 802.3at (puissance de 30 W). En savoir plus sur PoE.

Les convertisseurs PoE fibre vers Ethernet 10/100 de Perle offrent une solution économique d'extension du réseau fibre existant. En même temps, ils fonctionnent en tant qu'injecteurs PoE pour des périphériques tels que les téléphones IP, les équipements de conférence vidéo, les caméras IP et les périphériques Wi-Fi utilisant des câbles UTP en cuivre.

Les administrateurs réseau peuvent « tout voir » grâce aux fonctionnalités avancées de Perle, telles que la négociation automatique, Auto-MDIX, Link Pass-Through, Fiber Fault Alert et Loopback. Ceci permet de résoudre plus efficacement les problèmes et de réduire la maintenance sur site. Ces fonctionnalités vous feront gagner du temps et de l'argent, et, cumulées a une garantie à vie et d'une assistance technique internationale, elles font des Convertisseurs de Médias PoE Fast Ethernet de Perle le choix de la raison pour les professionnels du secteur informatique.

Fonctions des Convertisseurs de Médias Fast Ethernet PoE vers Fibre

Power Over Ethernet
( PSE )

Assure la fonction source d'alimentation pour IEEE 802.3af (PoE de 15,4 watts) et les périphériques compatibles IEEE 802.3at (PoE+ jusqu'à 30 watts).

Disponible sur les modèles PoE et PoE+

Les modèles PoE+ prennent en charge les équipements de Type 1 (PoE) et 2 (PoE+)
Gestion avancée de l'alimentation
  • Activation/désactivation de la source d'alimentation
  • Détection de signature du périphérique alimenté
  • Protection contre les surtensions
  • Détection de la classe d'alimentation du périphérique (0, 1, 2, 3, 4)
Redémarrage du périphérique alimenté

Idéale pour redémarrer des équipements à distance, cette fonction configurable procède à une réinitialisation temporaire du périphérique alimenté. Avec cette fonction, le convertisseur de médias va, en cas de perte de réception sur le lien fibre, désactiver la source d'alimentation du périphérique alimenté pendant 2 s, puis rétablir le courant et le maintenir tant que la réception est correcte (après son rétablissement). Si cette option est désactivée, la perte de réception sur le lien fibre n'a aucun effet sur la source d'alimentation du ou des périphériques.
Prise en charge des périphériques alimentés

De nombreux types de périphériques sont pris en charge.

  • Norme IEEE PoE/PoE+ (Alternative A et B)
  • Périphériques anciens à forte capacitance
  • Téléphones VoIP et points d'accès sans fil anciens
Renfort du connecteur d'alimentation Tous les modèles disposent d'un renfort du connecteur d'alimentation afin d'assurer une connexion sûre au convertisseur de médias s. Idéal pour les zones exposées aux vibrations.
Auto-négociation (802.3u) Le convertisseur de médias prend en charge l'auto-négociation sur l'interface 10/100Base-TX.
Auto-MDIX Lorsqu'elle est activée, la fonction Auto-MDIX (Automatic Medium-Dependant Interface Crossover, croisement automatique des ports) détecte le signal sur l'interface 1000Base-T pour déterminer le type de câble connecté (droit ou croisé) et configure automatiquement la connexion. Lorsque la fonction Auto-MDIX est activée, il est possible de connecter le convertisseur de médias au périphérique par le biais d'un câble croisé ou droit.
Link Pass-Through Grâce à la fonction Link Pass Through, l'état du récepteur UTP est passé au transmetteur fibre de sorte que le convertisseur de médias soit transparent pour les périphériques finaux connectés. En outre, si la fonction Far-End-Fault (FEF) est activée, le convertisseur de médias peut arrêter le transmetteur 10/100Base-TX en cas de réception d'une erreur FEF.

L'utilisation conjointe des fonctions Link Pass Through et Far-End Fault entraîne une réduction des pertes de données en cas d'erreur. Les périphériques finaux sont en effet avertis des erreurs qui se produisent, ce qui facilite le dépannage.
Far-End Fault (FEF) En ce qui concerne la fonction Far-End Fault, le convertisseur de médias implémente la norme 802.3 assurant ainsi le signalement et la détection des erreurs à distance sur la connexion fibre 100Base-X. Lorsque cette fonction est activée, le convertisseur de médias transmet l'indication FEF sur la connexion fibre 100Base-X chaque fois qu'une erreur de réception est détectée sur cette connexion. Il vérifie en permanence la présence d'un signal valide sur la connexion fibre 100Base-X.

L'action corrective qu'il applique lors de la réception d'une erreur Far-End Fault varie selon le paramétrage du commutateur Link Pass-Through.
Pause (IEEE 802.3xy)

Le signal de pause est une fonction IEEE qui interrompt momentanément la transmission des données entre deux périphériques dès que l'un d'eux est surchargé. Le convertisseur de médias Fast Ethernet prend en charge la négociation de pause sur la connexion cuivre 100Base-TX.

Duplex Opérations en semi-duplex et duplex intégral prises en charge.
Réseau virtuel Transparence pour les paquets VLAN taggés.
Remote Loopback Possibilité d'opération loopback sur l'interface fibre 100Base-X.

Vous cherchiez autre chose ? Voir tous les Convertisseurs de Médias Perle.
Vous avez besoin d'aide ? Contactez Perle.

Power
Input Supply Voltage PoE models: 46 - 57 vDC
PoE+ models: 52 - 57 vDC
Power Consumption 3.5 Watts
Power Over Ethernet (PSE) PoE models: maximum to 15.4 watts supplied to port
PoE+ models: up to 30 watts supplied to port
PoE Options Alternative A ( power on pins 1,2 and 3,6 )

Alternative B ( power on pins 4,5 and 7,8 )

Legacy PoE ( IE VoIP phones and wireless access points ) - ( reverse polarity on pins 4,5 and 7,8 )

Legacy large capacitor detect ( pins 4,5 and 7,8 )
Power Connector 5.5mm x 9.5mm x 2.1mm barrel socket
Power Adapter
Universal AC/DC adapter 100-240v AC, regulated 48vDC adapter included for PoE
100-240v AC, regulated 56vDC adapter included for PoE+
Indicators
Power ( PWR ) This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink slowly when either fiber port is in Loopback test mode. The LED will blink quickly if there is a hardware failure where the reason code can be identified through a various blinking cycles.
Fiber link on /
Receive activity
( LKF 1/2 )		 This green LED is operational only when power is applied. The LED will blink along with transmit/receive data on the fiber port

If a loss of link on the copper port results in a Link Passthrough condition to the fiber port, this LED will blink at a rate of once every 2 seconds until the condition is cleared.
Copper link on / Receive activity
( LKC 1/2 )		 This green LED is operational only when power is applied. The LED will blink along with transmit/receive data on the 10/100/1000 UTP port

If a loss of link on the copper port results in a Link Passthrough condition to the fiber port, this LED will blink at a rate of once every 2 seconds until the condition is cleared.
10/100 Speed This green LED is operational only when power is applied. The LED is green when the speed of the copper ethernet port is running at 100 Mbps. The LED is off when in 10 Mbps.
PSE Status This LED will signify the status of the PSE function. Using multi-color and blinking the unit will show the following status for the PSE;

GREEN — Solid: The PSE has successfully detected a compliant PD and is applying power over the UTP (for legacy pin out simply show active power when applied)

YELLOW — Solid: The PSE is not active. This means the PSE has been configured to provide power, but the PD is :

  • Not connected
  • Has not detected a compliant PD and is not applying power
  • PSE has turned off power for Reset function

OFF — PSE function switch disabled

RED — Blinking: Error Conditions

  • Capacitance too High — 1 blink
  • Resistance too Low or short circuit — 2 blinks
  • Resistance too high or open circuit — 3 blinks
Switches
Auto-Negotiation (802.3u) Enabled (Default) - The media converter uses 802.3u Auto-negotiation on the 100Base-TX interface. It is set to advertise full duplex.

Disabled - The media converter sets the port according to the position of the speed and duplex switches.
Link Pass Through Disabled (Default) - The 100Base-TX and the 100Base-FX fiber interface operate independently. Far-End Fault indication on the 100Base-FX fiber interface has no effect on the 100Base-TX interface.

Enabled - When the state of the receiver is changed on the 100Base-TX interface it is reflected on the 100Base-FX fiber transmitter. When the state of the receiver on the 100Base-FX interface is changed it is reflected on the 100Base-TX transmitter.

When a Far-End Fault Indication is received on the fiber interface the 100Base-TX transmitter is turned off. When the Far-End Fault Indication is cleared the transmitter is turned back on.
Far-End Fault (FEF) Enabled (Default) - The media converter transmits the Far-End Fault Indication over the 100Base-X fiber connection whenever a receive failure is detected on the 100Base-X fiber connection. The media converter continuously monitors the100Base-X fiber connection and clears the Far-End Fault Indication condition when a valid signal is received.

Disabled - Far-End Fault Indications are not transmitted regardless of the condition of the receive signal on the 100Base-FX fiber connection.
Remote Loopback The media converter can perform a loopback on the 100Base-X fiber interface.

Disabled (Default - Up)

Enabled- The 100Base-X receiver is looped to the 100Base-X transmitter. The 100Base-TX transmitter is taken off the interface.
Speed Copper (internal strap) 100 (Default)
10
Duplex Copper (internal strap) Full (Default)
Half
Auto-MDIX
(Internal Strap)		 If Auto-Negotiation (802.3u) is enabled, the media converter determines the current cable pinout to use on the copper interface. If Auto-Negotiation (802.3u) is disabled the Media converter will use the RX Energy method on the copper interface to set the port MDI or MDIX whichever is appropriate.

Enabled (Default) - Either a straight-through or crossover type cable can be used to connect the media converter to the device on the other end of the cable.

Disabled - If the partner device on the other end of the cable does not have the Auto-MDIX feature a specific cable, either a straight-through or crossover will be required to ensure that the media converter's transmitter and the partner devices transmitter are connected to the others receiver. The Media converter's 100Base-TX port is configured as MDI-X with this switch setting.
PSE Power When enabled (UP), the media converter will perform a Power Sourcing Equipment (PSE) function as per IEEE802.3af or 802.3at standards (relevant model).

Default is "enabled"
PD Power Reset This is a technique to perform a power reset on a PD device attached.

When enabled ( down ), the media converter will upon loss of link on any fiber port, turn off PSE output power to the PD device for 2 seconds then turn the power back on. The power remains on until any fiber link transitions from up to down again.

With Passthrough enabled, a loss of link on the fiber resulting from a loss of link on the copper, a PD Power Reset will occur and the copper link will continue to reflect the state of the fiber link.

When PD Power Reset disabled, loss of fiber link has no effect on PSE power to the PD device.
PoE Power Options
( Internal Straps )		 Set to Alternative A ( default ): Pins 3,6 Neg, Pins 1,2 Pos
Set to Alternative B: Pins 7,8 Neg, Pins 4,5 Pos
Set to Legacy Pre-Standard: Pins 7,8 Pos, Pins 4,5 Neg
Connectors
10/100Base-TX RJ45 connector.
2 pair CAT5, EIA/TIA 568A/B or better cable for 10/100.
Magnetic Isolation 1.5kv
Fixed Fiber Dual multimode or single mode ( Duplex ) fiber - SC, ST

Single strand fiber ( Simplex ) - SC

LC - obtained by inserting an SFP ( LC ) in an SFP slot model
Small Form Factor Pluggable
( SFP ) slot		 SFP slot models: Empty slot for 100Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs.

Hot insertion and removable ( hot swappable ).
Filtering
Filtering 1024 MAC Addresses
Frame Specifications
Buffer 1000 Kbits frame buffer memory
Size Maximum frame size of 2048 bytes
Environmental Specifications
Operating Temperature 0 C to 50 C (32 F to 122 F)
Storage Temperature minimum range of -25 C to 70 C (-13 F to 158 F)
Operating Humidity 5% to 90% non-condensing
Storage Humidity 5% to 95% non-condensing
Operating Altitude Up to 3,048 meters (10,000 feet)
Heat Output
( BTU/HR )		 12
MTBF (Hours)*
Model Type No Power Adaptor PoE PoE+
SFP Slot
Fixed Fiber
 437,237
385,526
 229,220
214,161
 81,386
79,404
Chassis Metal with an IP20 ingress protection rating
Mounting
Din Rail Kit Optional
Rack Mount Kit Optional
Product Weight and Dimensions
Weight 0.3 Kg, 0.7 lbs (No power adapter)
Dimensions 120 x 80 x 26 mm, 4.7 x 3.1 x 1.0 inches
Packaging
Shipping Weight PoE models : 1 kg, 2.2 lbs
PoE+ models : 1.3Kg, 2.9 lbs
Shipping Dimensions 300 x 200 x 70mm, 11.8 x 7.9 x 2.8 inches
Regulatory Approvals
Emissions FCC Part 15 Class A, EN55022 Class A
CISPR 22 Class A
CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 24:2010/EN 55024:2010
EN61000-3-2
Immunity EN55024
Electrical Safety UL 60950-1
IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CE
Environmental Reach, RoHS and WEEE Compliant
Other ECCN: 5A991
HTSUS Number: 8517.62.0050
Perle Limited Lifetime Warranty

*Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

Fibre Fast Ethernet vers caméras IP

Connexion de caméras IP 10/100 sur une infrastructure Fast Ethernet
Les convertisseurs de médias fibre permettent d'étendre la portée des caméras IP. Les caméras de sécurité sont généralement placées à des endroits éloignés et réparties sur tout un site. Pour les caméras montées sur un plafond ou autres endroits inaccessibles, tels qu'un toit, des poteaux fins, des grillages, des conduites ou des voies de transit, le coût d'acheminement de l'électricité est éliminé en alimentant le câble UTP avec un convertisseur de médias PoE. Pour les caméras mobiles qui nécessitent plus de puissance, des modèles PoE+ capables de fournir 30 watts sont également disponibles. PoE+ peut également être requis pour les caméras utilisées dans les environnements froids incluant des dégivreurs et des souffleries.

Le lien fibre part d'une armoire d'équipements située près d'une prise d'alimentation. Un convertisseur de médias PoE peut être alimenté par du courant continu de 48 V ou par la tension secteur standard, à savoir 100 à 240 V c.a. La source d'alimentation et le câble en fibre sont connectés sur le convertisseur de médias. Un lien Ethernet cuivre (câble UTP ou STP) de 100 m maximum peut être branché sur la caméra IP. Le convertisseur de médias PoE convertit le lien fibre en cuivre, apportant ainsi toute la puissance et les données nécessaires à la caméra de sécurité.

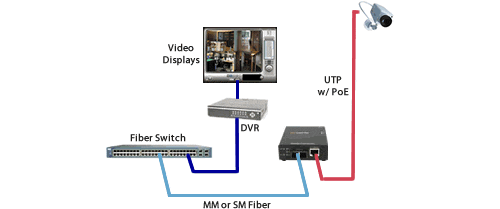

Fibre Fast Ethernet vers caméras IP


Fibre Fast Ethernet vers points d'accès sans fil

Connexion de points d'accès sans fil IP 10/100 une infrastructure Fast Ethernet
Les convertisseurs de médias fibre permettent d'étendre la portée des points d'accès sans fil. Lorsqu'une entreprise déploie un réseau sans fil dans ses bureaux ou dans un grand entrepôt, les points d'accès doivent être répartis de sorte à assurer une couverture fiable. Le gestionnaire de réseau aura probablement besoin de liens d'une portée supérieure aux 100 m autorisés par les câbles en cuivre pour atteindre les nombreux points d'accès.

Pour les points d'accès qui sont montés sur des plafonds ou dans des zones inaccessibles, les convertisseurs de médias PoE peuvent également fournir la puissance PoE standard, ce qui couvre la puissance requise par les points d'accès qui ont été déployés avant la ratification de IEEE 802.3af. Pour les points d'accès sans fil de ce type qui contiennent deux modules radio nécessitant plus de 15,4 watts, des modèles PoE+ fournissant jusqu'à 30 watts sont également disponibles.

Le lien fibre part d'une armoire d'équipements située près d'une prise d'alimentation. Un convertisseur de médias PoE peut être alimenté par du courant continu de 48 V ou par la tension secteur standard, à savoir 100 à 240 V c.a. La source d'alimentation et le câble en fibre sont connectés sur le convertisseur de médias. Un lien Ethernet cuivre (câble UTP ou STP) de 100 m maximum peut être branché sur le point d'accès sans fil. Le convertisseur de médias PoE convertit le lien fibre en cuivre, apportant ainsi toute la puissance et les données nécessaires au point d'accès.

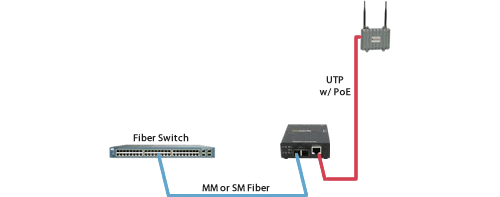

Fibre Fast Ethernet vers points d'accès sans fil


Fibre Gigabit vers téléphone de bureau/VoIP (Voix sur IP)

Connexion des stations de travail 10/100/1000 et des téléphones VoIP sur une infrastructure Gigabit
Étendez la portée de votre station de travail et de vos téléphones VoIP au moyen des convertisseurs de médias fibre. Les convertisseurs de médias PoE peuvent également fournir une alimentation PoE standard, ce qui couvre la puissance requise par les téléphones VoIP qui ont été déployés avant la ratification de la norme IEEE 802.3af.

Pour les téléphones VoIP de ce type qui contiennent deux modules radio nécessitant plus de 15,4 watts, des modèles PoE+ fournissant jusqu'à 30 watts sont également disponibles.

Le lien fibre part d'une armoire d'équipements située près d'une prise d'alimentation. Un convertisseur de médias PoE peut être alimenté par du courant continu de 48 V ou par la tension secteur standard, à savoir 100 à 240 V c.a. La source d'alimentation et le câble en fibre sont connectés sur le convertisseur de médias. Un lien Ethernet cuivre (câble UTP ou STP) de 100 m maximum peut être branché sur le téléphone VoIP. Le convertisseur de médias PoE convertit le lien fibre en cuivre, apportant ainsi toute la puissance et les données nécessaires au téléphone VoIP.

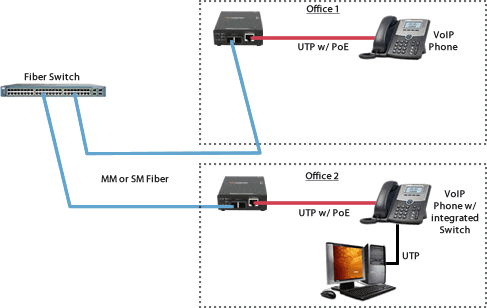

Fibre Gigabit vers téléphone de bureau/VoIP (Voix sur IP)

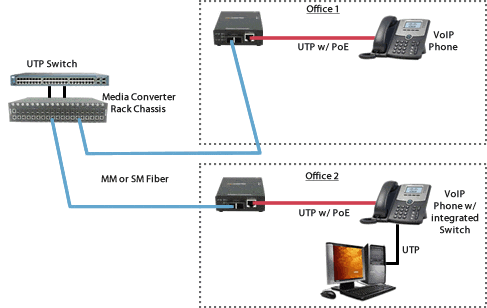

Fibre Gigabit vers téléphone de bureau/VoIP (Voix sur IP) Image1
Monomode/monofibre

Connectez plusieurs ports cuivre sur un seul brin de fibre (également appelé « bidirectionnel »)
Si une fibre monobrin est utilisée, deux convertisseurs de médias monofibre sont nécessaires pour assurer la conversion cuivre vers fibre. Les convertisseurs de médias Perle monofibre sont également appelés « Up/Down ». Par exemple, le S-110P-S1SC10U (« Up ») et le S-110P-S1SC10D (« Down »), présentés ci-dessous, vont de paire. Un module « Up » doit être mis en correspondance avec un homologue « Down » pour traiter séparément les fréquences de transmission et de réception.

Monomode S-110P-S1SC10US-110P-S1SC10D


La plupart des installations de convertisseurs de médias monomodes sont de type « double connecteur » ou « double fibre » où l'une des connexions fibre sert à la transmission et l'autre à la réception. Ces liens sont « croisés » physiquement pour accommoder les liens de transmission/réception.

Cependant, pour réduire les coûts, ou en cas de limites concernant les liens fibre disponibles, il est possible d'appliquer la technologie WDM. WDM emploie des fréquences distinctes de transmission et de réception pour communiquer sur le même brin de fibre optique. Cette technologie exploite les propriétés de transmission simultanée d'ondes lumineuses sur plusieurs longueurs d'ondes simultanément, sans interaction entre ces dernières. Ainsi, un lien fibre peut transmettre simultanément plusieurs signaux différents en termes de longueur d'onde ou de canal.

Par conséquent, si vous utilisez une fibre monobrin, utilisez un convertisseur de médias « Up » d'un côté et « Down » de l'autre pour la conversion cuivre vers fibre.
