Console Server IOLAN SCS
Administration d'Infrastructures In-Band et Out-of-Band
- Disponible avec 8, 16, 32 ou 48 ports RS-232
- Le seul Serveur de port Console à double adaptateur Ethernet 10/100/1000 avec la technologie Redundant Path
- Sécurité et encryptions AAA avancées pour une conformité à toutes les régulations des centres de données
Le Console Server IOLAN SCS offre une véritable tolérance de faute pour minimiser le temps d'inactivité des équipement et permettre une gestion des équipements distants fiable et sécurisée. Equipé d'un double adaptateur Ethernet et de la technologie Redundant Path, l'IOLAN SCS permet un accès garanti aux ports console série, offrant la solution la plus fiable de gestion des centress de données et équipements distants... pour un rapport qualité prix inégalé.
Pourquoi le Serveur de Console IOLAN SCS est le choix de prédilection:
- Un processeur 32 bits* cadencé à 400 MHz, affichant une puissance de 750 MIPS, accompagné d'un coprocesseur de cryptage, pour le meilleur rendement disponible. Idéal pour les applications de durée critique
- Clustering – Regroupement des ports de console hors bande, pour un aperçu global unique. Idéal pour les grands centres de données
- Support IP (IPv6) pour la compatibilité de votre réseau et protection de vos investissements
- Fonctionnalité hôte principal/secondaire, pour un basculement automatique sur hôte alternatif en cas de panne de la connexion TCP principale
- EasyPort Web – Accès aux ports de console série par navigateur Internet compatible Java
- DNS dynamique – Accès à la gestion de chaque console de n'importe quel point, sur Internet
- Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH
- Garantie à vie – pour la meilleure protection de l'investissement disponible sur le marché actuel
Une administration console série totalement sécurisée
Les serveurs de ports console IOLAN SCS facilitent l’accès sécurisé via le réseau IP aux ports série distants d’équipements tels que les PBX, les serveurs, les routeurs, les équipements de stockage réseau et les appliances de sécurité. Les informations d’administration des données sont protégées par des outils de cryptage standard, comme Secure Shell (SSH) ou Secure Sockets Layer (SSL). L’accès aux seuls utilisateurs autorisés est assuré par des protocoles d’identification tels que RADIUS, TACACS+, LDAP, Kerberos, NIS, ou encore les tokens SecurID de RSA Security.
En utilisant ces technologies de cryptages, un IOLAN peut protéger les données confidentielles et sensibles d’un périphérique série comme par exemple un lecteur de cartes de crédit, avant de les envoyer sur un Intranet ou Internet. Les connexions chiffrées sont entièrement compatibles avec les principaux standards en vigueur, tels qu’ AES, 3DES, RC4, RC2 et CAST128..
La norme IPSec, réputée fournir la méthode de communication la plus sécurisée vers les réseaux privés distants via Internet, assure une authentification et un cryptage à toute épreuve des paquets IP au niveau de la couche réseau du modèle OSI. En tant que norme, il s’agit de la solution d’interopérabilité multi fournisseur idéale au sein d’un réseau. Elle fournit la flexibilité et la capacité nécessaires pour associer la solution appropriée à une application particulière.
Un accès toujours garanti
L’IOLAN SCS intègre des fonctions de tolérance de panne permettant d’assurer un accès sécurisé et fiable pour l’administration d’équipements stratégiques. Grâce à sa double interface Ethernet, l’IOLAN SCS dispose d’une solution de repli en cas de coupure de la ligne principale, tandis que sa double alimentation électrique garantit une disponibilité même en cas de défaillance du circuit électrique principal.
Chaque port série dispose d’une protection électrique de 15 kV contre les décharges électrostatiques et les surtensions.
La technologie IP la plus récente
En proposant une prise en charge complète de l’IPv6, les IOLAN permettent dès aujourd’hui aux entreprises de pérenniser leurs investissements en s’assurant de la compatibilité de leurs matériels avec l’évolution prévisible de leurs réseaux.
La demande en matière d’IPv6, qui est compatible avec le système d’adressage d’IPv4, est tirée par un besoin de plus en plus important en matière d’adresses IP. En effet, avec l’implémentation et la mise en œuvre de réseaux cellulaires de dernière génération, on a assisté à l’arrivée de très nombreux nouveaux périphériques IP sur Internet. Pour pouvoir les gérer, une nouvelle méthode a donc été mise au point. Parallèlement, le département américain de la Défense a rendu obligatoire la compatibilité IPv6 sur l’ensemble des équipements mis en vente. En outre, tous les principaux systèmes d’exploitations, qu’il s’agisse de Windows, de Linux, d’Unix ou de Solaris, ainsi que les routeurs, sont maintenant compatibles d’origine avec IPv6.
Il est donc important que les utilisateurs finaux et les intégrateurs puissent choisir des équipements réseaux compatibles avec le standard Ipv6. La gamme IOLAN, compatible d’origine avec Ipv6, est le meilleur choix en matière de technologie série-Ethernet.
Garantie à vie
Tous les Serveur de Console Perle IOLAN SCS sont aujourd’hui couverts par les meilleures prestations de support et de service du marché, incluant la Garantie à Vie propre à Perle Systems. Depuis 1976, Perle a offert à ses clients des solutions de connectivité adaptés aux plus hauts standards de qualité, de performance, d’adaptabilité et de fiabilité.
Software Features - IOLAN SCSC Console Servers
Serial Port Access
- Connect directly using Telnet / SSH by port and IP address
- Connect with EasyPort menu by Telnet / SSH
- Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
- Java-free browser access to remote serial console ports via Telnet and SSH
- Ports can be assigned a specific IP address ( aliasing )
- Multisession capability enables multiple users to access ports simultaneously
- Multihost access enables multiple hosts/servers to share serial ports
Accessibility
- In-band ( ethernet ) and out-of-band ( dial-up modem ) support
- Dynamic DNS enables users to find a console server from anywhere on the Internet
- Domain name control through DHCP option 81
- IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
- SSH v1 and v2
- PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
- SSL Server and SSL client mode capability
- SSL Peer authentication
- IPSec VPN : NAT Traversal, ESP authentication protocol
- SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
- SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
- Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
- Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
- Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
- X.509 Certificate verification: RSA, DSA
- Certificate authority (CA) list
- Local database
- RADIUS Authentication, Authorization and Accounting
- TACACS+ Authentication, Authorization and Accounting
- LDAP, NIS, Kerberos Authentication
- RSA SecureID-agent or via RADIUS Authentication
- SNMP v3 Authentication and Encryption support
- IP Address filtering
- Disable unused daemons
- Active Directory via LDAP
Terminal Server
- Telnet
- SSH v1 and v2
- Rlogin
- Auto session login
- LPD, RCP printer
- MOTD - Message of the day
Serial machine to Ethernet
- Tunnel raw serial data across Ethernet - clear or encrypted
- Raw serial data over TCP/IP
- Raw serial data over UDP
- Serial data control of packetized data
- Share serial ports with multiple hosts/servers
- Virtual modem simulates a modem connection - assign IP address by AT phone number
- Virtual modem data can be sent over the Ethernet link with or without SSL encryption
- TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO HP UX, NCR UNIX and AIX. Perle supports the most comprehensive driver set in the industry. For a complete list of all the latest drivers click here
- TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
- RFC 2217 standard for transport of serial data and RS232 control signals
- Customizable or fixed serial baud rates
- Plug-ins allow customer or Perle provided plug-ins for special applications
- Software Development Kit ( SDK ) available
- Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
- ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
- Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
- Sun / Oracle Solaris Break Safe
- Local port buffer viewing - 256K bytes per port
- External port buffering via NFS, encrypted NFS and Syslog
- Event notification
- Clustering - central console server enables access ports across multiple console servers
- Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
- Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
- Microsoft IPSEC VPN Client ( native to Windows Vista )
- Cisco routers with IPSEC VPN feature set
- Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
- SNMP V3 - read and write, Perle MIB
- Syslog
- Perle Device Manager - Windows based utility for large scale deployments
- Configurable default configuration
- Installation Wizard
- Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
Hardware Specifications - IOLAN SCSC Console Server AC Power Models
CPU
Processor
MPC8349E, 400 Mhz, 750 MIPS
Memory
RAM
SCS8C
64
SCS8C DAC
64
SCS16C & SCS16C-DSFP
64
SCS16C DAC & SCS16C-DSFP DAC
64
SCS32C
128
SCS32C DAC
128
SCS48C
128
SCS48C DAC
128
Flash
SCS8C
16
SCS8C DAC
16
SCS16C & SCS16C-DSFP
16
SCS16C DAC & SCS16C-DSFP DAC
16
SCS32C
16
SCS32C DAC
16
SCS48C
16
SCS48C DAC
16
Interface Ports
Number of Serial Ports
SCS8C
8
SCS8C DAC
8
SCS16C & SCS16C-DSFP
16
SCS16C DAC & SCS16C-DSFP DAC
16
SCS32C
32
SCS32C DAC
32
SCS48C
48
SCS48C DAC
48
Serial Port Interface
RS232 DTE on RJ45
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
50bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
RS232 on RJ45 with DB9 adapter (provided)
Network
SCS8C
Dual 10/100/1000 Ethernet RJ45
SCS8C DAC
Dual 10/100/1000 Ethernet RJ45
SCS16C & SCS16C-DSFP
Dual SFP Slots for Copper or Fiber Network Connection
SCS16C DAC & SCS16C-DSFP DAC
Dual SFP Slots for Copper or Fiber Network Connection
SCS32C
Dual 10/100/1000 Ethernet RJ45
SCS32C DAC
Dual 10/100/1000 Ethernet RJ45
SCS48C
Dual 10/100/1000 Ethernet RJ45
SCS48C DAC
Dual 10/100/1000 Ethernet RJ45
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Fiber Support
Dual SFP slots are available on the SCS16C-DSFP model. For all other models, Perle supports 3rd party Gigabit Fiber Cards via the standard PCI Interface Slot.
Power
Redundant Power
SCS8C
SCS8C DAC
Dual power supply
SCS16C & SCS16C-DSFP
SCS16C DAC & SCS16C-DSFP DAC
Dual power supply
SCS32C
SCS32C DAC
Dual power supply
SCS48C
SCS48C DAC
Dual power supply
Power Supply
- USA models - IEC320-C13 to NEMA 5-15P line cord
- UK models - IEC320-C13 to BS1363 line cord
- EU models - IEC320-C13 to CEE 7/7 Schuko
- South Africa Models - IEC320-C13 to BS546 line cord
- Australia models - IEC320-C13 to AS3112 line cord
Nominal Input Voltage
110/230v AC
Input Voltage Range
100-240v AC
AC Input Frequency
47-63Hz
Current Consumption @ 100v (Amps)
SCS8C
0.17
SCS8C DAC
0.20
SCS16C & SCS16C-DSFP
0.18
SCS16C DAC & SCS16C-DSFP DAC
0.21
SCS32C
0.19
SCS32C DAC
0.22
SCS48C
0.20
SCS48C DAC
0.23
Current Consumption @ 240v (Amps)
SCS8C
0.07
SCS8C DAC
0.08
SCS16C & SCS16C-DSFP
0.08
SCS16C DAC & SCS16C-DSFP DAC
0.09
SCS32C
0.08
SCS32C DAC
0.09
SCS48C
0.08
SCS48C DAC
0.09
Typical Power Consumption (Watts)
SCS8C
17
SCS8C DAC
19.5
SCS16C & SCS16C-DSFP
18
SCS16C DAC & SCS16C-DSFP DAC
20.5
SCS32C
19
SCS32C DAC
21.5
SCS48C
20
SCS48C DAC
22.5
Power Line Protection
Fast transients: 1 KV (EN61000-4-4 Criteria B)
Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)
Indicators
LEDs
- Power
- System Ready
- Network Link activity
- Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
SCS8C
58
SCS8C DAC
67
SCS16C & SCS16C-DSFP
62
SCS16C DAC & SCS16C-DSFP DAC
70
SCS32C
65
SCS32C DAC
74
SCS48C
69
SCS48C DAC
77
MTBF (Hours)
SCS8C
130539 Hours
SCS8C DAC
99587 Hours
SCS16C & SCS16C-DSFP
122926 Hours
SCS16C DAC & SCS16C-DSFP DAC
95094 Hours
SCS32C
111053 Hours
SCS32C DAC
87829 Hours
SCS48C
115980 Hours
SCS48C DAC
90884 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 85°C, -40°F to 185°F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP30
Mounting
1U - 19' rack, front and rear mounting hardware included
Product Dimensions
Weight
SCS8C
3.0 kg
SCS8C DAC
3.2 kg
SCS16C & SCS16C-DSFP
3.1 kg
SCS16C DAC & SCS16C-DSFP DAC
3.4 kg
SCS32C
3.2 kg
SCS32C DAC
3.5 kg
SCS48C
3.5 kg
SCS48C DAC
3.6 kg
Dimensions
1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)
Packaging
Shipping Dimensions
59 x 36 x 9cm
Shipping Weight
SCS8C
4.0 kg
SCS8C DAC
4.2 kg
SCS16C & SCS16C-DSFP
4.2 kg
SCS16C DAC & SCS16C-DSFP DAC
4.4 kg
SCS32C
4.4 kg
SCS32C DAC
4.8 kg
SCS48C
4.5 kg
SCS48C DAC
4.9 kg
Regulatory Approvals
Emissions
- FCC Part 15, Subpart B, Class A
- CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
- ICES-003, Issue 4, February 2004 (Canada)
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN55011 (CISPR11)
- EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
- EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity
- CISPR 24:2010/EN 55024:2010
- EN61000-4-2: Electrostatic Discharge
- EN61000-4-3: RF Electromagnetic Field Modulated
- EN61000-4-4: Fast Transients
- EN61000-4-5: Surge
- EN61000-4-6: RF Continuous Conducted
- EN61000-4-8: Power-Frequency Magnetic Field
- EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- IEC 60950-1(ed 2); am1, am2 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1,
- First Edition April 1st 2003 (Recognized Component)
Other
- Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
- CCATS - G168387
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
IOLAN SCSC RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
Direction
out
out
out
N/A
N/A
in
in
in
EIA-232
RTS
DTR
TxD
GND
GND
RxD
DSR/DCD
CTS
Application Diagrams
TCP
Sockets TCP
Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série-Ethernet ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des adaptateurs série-Ethernet Perle IOLAN.
UDP
Sockets UDP
Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d ‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples.

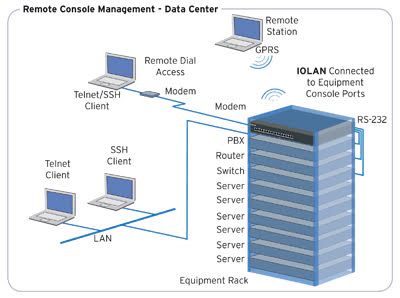

Console Access
Gestion de Console
Pour l’accès aux ports de console distants de routeurs, switches, etc., Les serveurs IOLAN Perle permettent aux administrateurs d’accéder de manière sécurisée aux ports RS232, « in-band » via Reverse Telnet / SSH ou hors bande au moyen de modems numériques. Des modèles Perle IOLAN équipés de modems intégrés sont également disponibles.
COM/TTY
Connecter des Applications Série au moyen d’un Driver de Ports COM/TTY
Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort.
Tunneling
Tunneling entre deux équipements Série
Le Tunneling en Série vous permet d'établir un lien sur Ethernet vers un port série sur un autre serveur IOLAN. Les deux Ports Série IOLAN doivent être configurés spécifiquement pour le Tunneling en série (Typiquement, un port série est configuré comme serveur du Tunnel tandis que l'autre est configuré en tant que Client du Tunnel)
Virtual Modem
Virtual Modem
Virtual Modem permet au serveur IOLAN de Perle de simuler une connexion modem. Une fois connecté au serveur IOLAN, une connexion modem est initialisée, le Serveur IOLAN lance une connexion TCP vers un autre serveur IOLAN configuré avec un port série Modem Virtuel ou vers un hôte utilisant une application TCP P
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
IOLAN SCS48C - 48 x RJ45 serial ports, single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS48C DAC - 48 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS32C - 32 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS32C DAC - 32 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C - 16 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C-DSFP Secure Console Server,16 x RJ45 connectors with Sun/Cisco pinout, RS232 interface, Dual SFP , PCI slot for V.92 modem card, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD.
IOLAN SCS16C DAC - 16 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C-DSFP DAC Secure Console Server: 16 x RJ45 connectors with Sun/Cisco pinout, Dual AC power, RS232 interface, Dual SFP , PCI slot for V.92 modem card, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
IOLAN SCS8C - 8 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS8C DAC - 8 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
Accessoires associés
