Serveur de console sécurisé IOLAN SCG WM
Gestion de l'infrastructure informatique hors bande avec modem et WiFi intégrés
- 18, 34 ou 50 Ports Console d'Administration
- Design modulaire avec prise en charge des interfaces RS232/RS422/RS485 RJ45 et USB 3.0
- Wi-Fi® et Modem v.92 intégré pour un accès hors bande
- Double connexion réseau 10/100/1000 avec ports cuivre RJ45 et fibre SFP
- ZTP et le Logiciel de gestion centralisé PerleVIEW simplifient la configuration, l'administration, la surveillance et le dépannage.
- Hébergement cloud -- Déployez et gérez votre réseau depuis le cloud
- Moteur de routage avancé avec sécurité AAA et chiffrement SSH/SSL pour répondre à toutes les politiques de conformité des centres de données
- Alimentation Double AC ou Double 48vDC pour une disponibilité tolérante aux erreurs
Les serveurs de console Perle IOLAN SCG WM fournissent aux gestionnaires de centres de données la solution ultime pour la gestion de console à distance redondante et sécurisée de tout appareil avec un port de console RS232 RJ45 ou USB. Et, la nouvelle carte IOLAN G16 RS-Multi, avec 16 interfaces RJ45 RS232/422/485 sélectionnables par logiciel, permet aux organisations de connecter une variété d’équipements en série à Ethernet. Le WiFi intégré et le modem V.92 offrent plusieurs méthodes d'accès alternatives pour gérer, entretenir et dépanner les périphériques réseau critiques, ainsi que transmettre des données à partir d'équipements critiques sur LAN sans fil. Avec une plate-forme matérielle modulaire extensible, un pare-feu intégré, une authentification à deux facteurs, un basculement avancé vers plusieurs réseaux et Zero Touch Provisioning (ZTP), vos professionnels de l'informatique et personnels de centre d'exploitation réseau (NOC) auront tout ce dont ils ont besoin pour effectuer facilement une gestion sécurisée des centres de données à distance et une gestion hors bande des actifs informatiques de n'importe où dans le monde. Cette solution de rack 1U économique maintient également l'intégrité du protocole sur Ethernet et ajoute des capacités de routage IPv4/IPv6 complètes avec prise en charge des protocoles RIP, OSPF et BGP.
La plate-forme matérielle modulaire permet la gestion par console de tous les actifs informatiques
Le Serveur de Console modulaire IOLAN SCG WM fournit jusqu'à 50 ports de gestion de console avec support pour des interfaces USB, RS232, RS422 et RS485. La conception modulaire de l'IOLAN SCG permet à l'utilisateur d'échanger, de mettre à niveau et d'évoluer vers n'importe quelle combinaison de modules à 16 ports pour prendre en charge tous les types de ports d'administration dans une solution de gestion de console.
IOLAN SCG de Perle est la seule solution du marché capable de prendre en charge jusqu’à 50 ports USB 3.0 haute densité compatibles avec les solutions USB de tous les fabricants, tels que les routeurs, commutateurs, pare-feu, serveurs Cisco (Solaris, Windows, Unix et Linux) PBX, équipements de stockage réseau et appliances de sécurité.
Les ports RS232 RJ45 sont configurables par logiciel pour utiliser des câbles droits ou roulés pour connecter vos équipements Cisco. On peut également configurer une broche DCD pour les périphériques tiers qui ont besoin de ce signal supplémentaire. les interfaces RS232/422/485 sélectionnables par logiciel de IOLAN SCG simplifient la configuration et éliminent les altérations mécaniques associées aux commutateurs DIP. Cela signifie que l’IOLAN SCG de Perle prend en charge plus de périphériques série que tout autre serveur de ports console du marché.
Sécurité réseau avancée, authentification et chiffrement de données
L’Authentification à 2 facteurs (A2F) permet de limiter l’accès à l’appareil et aux données aux utilisateurs autorisés, tandis que la gestion d’authentification à distance (RADIUS, TACACS+ et LDAP) permet une intégration aux systèmes professionnels pour contrôler l’accès aux appareils sur le terrain.
Le pare-feu intégré offre des politiques intuitives pour protéger les réseaux internes des accès non autorisés. Le pare-feu permet également de séparer les réseaux internes les uns des autres. S’il existe des ressources réseau qui nécessitent d’être accessibles à un utilisateur extérieur, tel qu’un serveur Web ou FTP, ces ressources peuvent être placées sur un réseau séparé, derrière le pare-feu, dans une zone démilitarisée (DMZ).
Les transmissions des données réseau et l’accès à des ports admin de console distants sur des équipements informatiques sont protégés par des outils de chiffrement standard comme Secure Shell (SSH) et Secure Sockets Layer (SSL). En utilisant les technologies de chiffrement, un Console Server IOLAN SCG WM peut protéger les données sensibles et confidentielles d’un périphérique en série avant leur transmission sur l’intranet de l’entreprise ou l’internet public. En ce qui concerne la compatibilité, tous les dispositifs de chiffrement majeurs, tels que AES, 3DES, RC4, RC2 et CAST128, sont totalement pris en charge.
Avec plusieurs sessions VPN simultanées, OpenVPN, et IPSec VPN, , une authentification et un chiffrement robustes des paquets IP sont fournis au niveau de la couche réseau du modèle OSI. Cette solution est idéale en ce qui concerne l’interopérabilité entre plusieurs fournisseurs au sein d’un réseau, car elle offre la flexibilité et la possibilité de trouver la bonne solution pour une application particulière.
Plusieurs méthodes d'accès hors bande (OOB)s

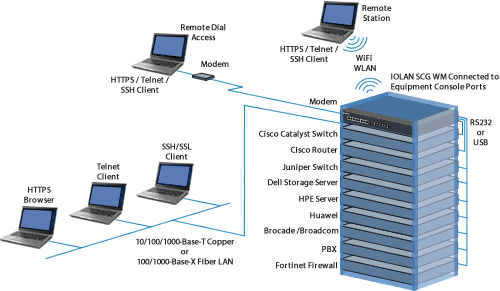

Chaque serveur de ports console IOLAN SCG WM est fourni avec trois méthodes d'accès distant sécurisé vers les dispositifs de réseau critiques.
- Antennes radio bande double intégrées pour l’accès au réseau WiFi qui offrent une performance sans fil optionnelle, une meilleure fiabilité du signal et une plus grande portée. Avec une large prise en charge de la technologie sans fil LAN (IEEE 802.11 a,b,g,n @ 2,4 Ghz/5 Ghz) et des débits sans fil jusqu'à 150 Mb/s, IOLAN SCG WM est idéal pour vous assurer un accès constant aux périphériques réseau critiques.
- La connexion modem RJ11 V.92 embarquée permet une connexion hors bande sécurisée et fiable sur le réseau POTS. Cela signifie qu’en cas d'indisponibilité de l’accès réseau IP, IOLAN SCG WM peut servir de méthode d'accès alternative pour dépanner et redémarrer les périphériques réseau critiques.
- Toute combinaison double des deux ports cuivre 10/100/1000Base-T et deux ports fibre SFP 100/1000Base-X peut être utilisée pour répondre à vos exigences uniques en matière d’accès au réseau. Cette conception donne aux utilisateurs une solution flexible et économique pour transmettre les données des équipements critiques pour la mission sur des réseaux Ethernet cuivre ou fibre. Pour la connexion à un réseau fibre, les ports SFP enfichables autorisent des configurations de réseau souples, grâce à des transducteurs optiques SFP fournis par Perle, Cisco ou autres fabricants de SFP conformes MSA.
Accès haute disponibilité
Afin de simplifier la gestion et de répondre plus rapidement aux problèmes, les administrateurs réseau ont besoin d’accéder à tous les ports de console à partir de l’écran d’un même portail. La solution de gestion centralisée basée sur le cloud de Perle réunit tout votre réseau et votre infrastructure informatique dans une seule application et vous fournit un accès et une visibilité fiables et sécurisés, en mode de fonctionnement normal comme en cas de défaillance critique du réseau. Évolutive et répondant aux besoins de tout type d’entreprise, la Gestion Centralisée sur le Cloud limite les erreurs humaines et garantit la répétabilité.
L'IOLAN SCG WM dispose également de capacités intégrées de tolérance aux pannes pour garantir un accès sécurisé et fiable pour la gestion des équipements essentiels à la mission. La technologie Redundant Path assure la disponibilité des ports de gestion de la console via les modes Active Standby ou Dual Network Access. Le protocole de redondance de routeur virtuel (VRRPv3) permet à un groupe d'appareils de former un seul appareil virtuel pour fournir une redondance du réseau. La Double alimentation AC garantit que la gestion de la console est disponible même en cas de panne de la source d'alimentation AC principale. De plus, la protection contre les décharges électrostatiques et les surtensions est assurée par un circuit de protection ESD 15Kv robuste sur chaque port de console.
Configuration facile avec écran d'affichage frontal et clavier
L’IOLAN SCG WM est incroyablement facile à mettre en service sur le réseau. L’affichage frontal et le clavier permettent à l'utilisateur d’affecter une adresse IP directement via l’affichage sans connexion directe au PC. Le reste de l’unité peut alors être configuré sur le réseau avec différentes options de configurateur dont PerleVIEW, WebManager, CLI, etc.
L’afficheur frontal est aussi un moyen pratique de surveiller et dépanner l’activité des ports RS232, USB et Ethernet.
Pour les installations à grande échelle, l’emplacement de carte Micro SD peut être utilisé pour sauvegarder et restaurer les fichiers de configuration et charger le nouveau firmware. Perle s’engage à éliminer les problèmes de configuration de tous les IOLAN sur votre réseau IP.
Connexions Série-Ethernet flexibles et fiables
Le Console Server IOLAN SCG permet de relier des applications série faisant appel à un port COM ou à un socket TCP ou UDP à des périphériques distants. Le logiciel TruePort re-director de Perle fournit des ports COM ou TTY fixes aux applications en série, leur permettant de communiquer avec des équipements distants connectés au IOLAN de Perle, que les informations soient cryptées ou non.
La technologie de paquetage TrueSerial® offre une authenticité unique des connexions série sur Ethernet et l'assurance de l'intégrité du protocole série.
Vous pouvez également faire transiter des données série par le réseau IP entre plusieurs périphériques.
La technologie IP la plus évoluée
En proposant une prise en charge complète de l'IPv6, les IOLAN SCG permettent aux entreprises de pérenniser leurs investissements en s’assurant de la compatibilité de leurs matériels avec l’évolution prévisible de leurs réseaux.
La demande en matière d’IPv6, qui est compatible avec le système d’adressage d’IPv4, est tirée par un besoin de plus en plus important en matière d’adresses IP. En effet, avec l’implémentation et la mise en œuvre de réseaux cellulaires de dernière génération, on a assisté à l’arrivée de très nombreux nouveaux périphériques IP sur Internet. Pour pouvoir les gérer, une nouvelle méthode a donc été mise au point. Parallèlement, le département américain de la Défense a rendu obligatoire la compatibilité IPv6 sur l’ensemble des équipements mis en vente. En outre, tous les principaux systèmes d’exploitations, qu’il s’agisse de Windows, de Linux, d’Unix ou de Solaris, ainsi que les routeurs, sont maintenant compatibles d’origine avec IPv6.
Il est donc important que les utilisateurs finaux et les intégrateurs puissent choisir des équipements réseaux compatibles avec le standard Ipv6. La gamme IOLAN, compatible d’origine avec Ipv6, est le meilleur choix en matière de technologie série-Ethernet.
Encore plus de raisons pour lesquelles les Console Servers IOLAN SCG sont le choix de prédilection:
- Comme proxy client sans fil, il offre une connectivité sans fil à des points d'accès centralisés pour des équipements série et Ethernet

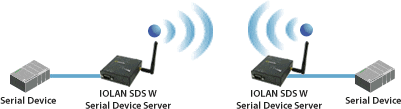

- Assure des connexions directes série-série sans fil
- Point d’accès logiciel (SoftAP) jusqu'à 6 clients sans fil.

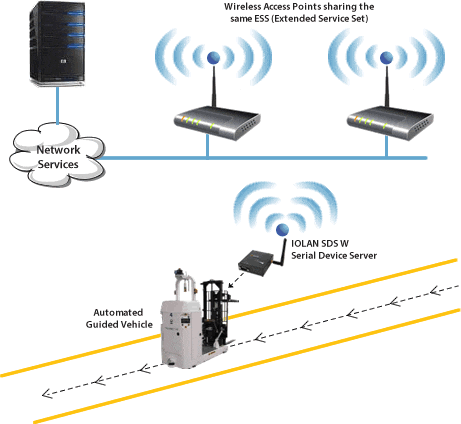

- Sa capacité d'itinérance sans fil rapide est idéale pour les applications mobiles, puisque l'IOLAN peut assurer une itinérance transparente entre des points d'accès partageant le même ESS (Extended Service Set)
- Fonctionnalité hôte principal/secondaire, pour un basculement automatique sur hôte alternatif en cas de panne de la connexion TCP principale
- EasyPort Web– Accès aux ports de console série par navigateur Internet compatible Java.
- Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH.
- DNS dynamique – Accès à la gestion de chaque console de n'importe quel point, sur Internet.
Garantie à vie
Tous les modèles Perle IOLAN SCG sont couverts par les meilleures prestations de support et de service du marché, incluant la Garantie à Vie propre à Perle Systems. Depuis 1976, Perle a offert à ses clients des solutions de connectivité adaptés aux plus hauts standards de qualité, de performance, d’adaptabilité et de fiabilité. Avec IOLAN SCG de Perle, il est facile de déployer et mettre à niveau de nouveaux services et équipements tout en minimisant les investissements.
Fonctionnalités Logicielles - Console Server Sécurisé IOLAN SCG WM
Gestion et configuration |
---|
Le dimensionnement sans intervention (ZTP, ou Zero Touch Provisioning) : automatise le dimensionnement de fichiers de configuration et de microprogramme par le biais d’options DHCP/Bootp |
Gestion centralisée PerleView: un outil de configuration de serveur basé sur le Web, qui simplifie la configuration et le déploiement, et offre aux gestionnaires de réseau la visibilité et le contrôle des configurations réseau sur les sites distants. |
Gestion et contrôle : HTTP/HTTPS, CLI/Piping, Telnet, SNMPv1/v2/v3, RESTful API, TACACS+ |
De nombreuses versions de microprogrammes peuvent être enregistrées sur l’unité. Cela offre la possibilité au client de passer d’une version ancienne à une version plus récente du microprogramme, sans avoir à le télécharger. |
De nombreux fichiers de configuration peuvent être stockés sur l’unité, ce qui permet au client de passer facilement d’une configuration ancienne à une configuration plus récente lors des déploiements des tests ou de la production. |
Vérification automatique des mises à jour logicielles disponibles via FTP, HTTP, HTTPS, SCP, SFTP et TFTP |
Le protocole LLDP-Link Layer Discovery Protocol (protocole de découverte de la couche liaison), conformément à la norme IEEE 802.1AB, est un protocole de découverte des voisins, utilisé par les appareils réseau pour communiquer des informations les concernant aux autres appareils du réseau. Ce protocole est exécuté par la couche liaison de données, ce qui permet à deux systèmes utilisant des protocoles de couche réseau différents d’apprendre à se connaître par le biais de paramètres TLV (Type-Longueur-Valeur). |
L’API RESTful utilise des requêtes HTTP pour accéder et utiliser les statistiques et les données de configuration du Console Server IOLAN. Toutes les commandes de l’interface de ligne de commande (CLI) peuvent être exécutées via un script API RESTFul, qui peut être contrôlé en externe à partir d’un serveur. |
Connectivity Watchdog peut demander au Console Server IOLAN SRC de prendre différentes mesures (à savoir redémarrer) si la connectivité du réseau à une adresse IP prédéfinie est perdue. Cela s’avère utile dans les situations où le Console Server IOLAN est déployé sur des sites distants, difficiles à desservir en cas de perte de connectivité au réseau. |
Mise à jour automatique du DNS : Utilisez le serveur DHCP Opt 81 pour définir le nom de domaine IOLAN afin de faciliter la gestion des noms et, grâce à la prise en charge du DNS dynamique, les utilisateurs d’internet peuvent accéder au serveur de l’appareil par son nom sans avoir à connaître son adresse IP. Voir la prise en charge de la Mise à jour automatique du DNS pour de plus amples informations |
DNS dynamique avec DYNDNS.org |
Network Assist: Cette application de bureau basée sur Windows aide les responsables informatiques très occupés à configurer et à surveiller l’état des dispositifs Perle déployés. |
Remote Access |
Dial, direct serial: PPP, PAP/CHAP, SLIP |
HTTP tunneling enables firewall-safe access to remote serial devices across the internet |
Automatic DNS update: Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. |
IPSEC VPN client/servers: Microsoft IPSEC VPN Client, Cisco routers with IPSEC VPN feature set, Perle IOLAN SDS, SDG, STS, STG, SCS, SCG, and SCR models |
OpenVPN: Clients & Servers |
Connexion, établissement de rapports et alertes |
Notification d’alerte par e-mail |
Syslog, type d’événement, type de rapport, alertes et contrôle, déclencheurs de rapport d’écran d’état, utilisation des données, diagnostic, bannière de connexion |
Accéder aux ports de gestion de la console (série et Ethernet) |
Protocoles en série : PPP, PAP/CHAP, SLIP |

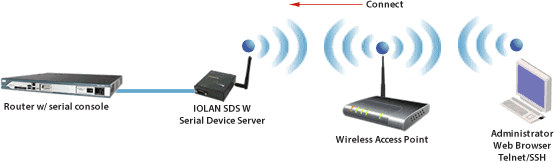

Se connecter directement en utilisant Telnet / SSH par port et adresse IP |
Utiliser un navigateur internet pour des accès HTTP ou HTTPS sécurisé |
Accès au navigateur sans Java vers des ports de console en série distants, via Telnet et SSH |
Une adresse IP spécifique peut être attribuée aux ports |
La possibilité d’avoir plusieurs sessions permet à plusieurs utilisateurs d’accéder simultanément aux ports |
L’accès « Multihôte » permet à plusieurs hôtes/serveurs de partager des ports série |
Fonctions de gestion de la console |
Sun / Oracle Solaris Break Safe |
Visualisation de la mémoire tampon du port local - 256K octets par port |
Mise en mémoire tampon du port externe via NFS, NFS crypté et Syslog |
Notification d’événement |
Serveur Windows /Azure - Prise en charge dans SAC de l’accès GUI à la Console administrative spéciale en mode texte |
Fonctions du serveur de terminal |
Telnet |
SSH v1 et v2 |
Connexion automatique à la session |
Protocole d’impression LPD, imprimante RCP |
MOTD (Message of the day) - Message du jour |
Fonctions série à Ethernet |
Transmission de données série brutes en tunnelling via Ethernet - en clair ou cryptées |

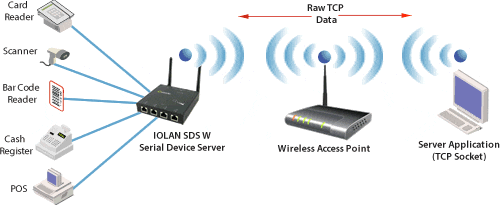

Données série brutes via TCP/IP |

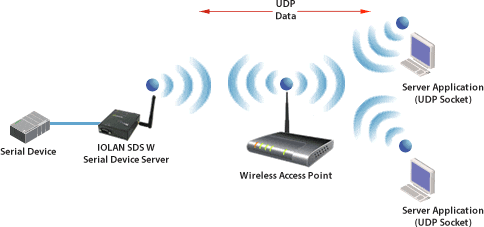

Données série brutes via UDP |
Contrôle des données série des données en paquets |
Partager des ports série avec plusieurs hôtes/serveurs |
Le modem virtuel simule une connexion par modem - attribution d’une adresse IP par numéro de téléphone |
Les données du modem virtuel peuvent être envoyées sur la liaison Ethernet, avec ou sans chiffrement SSL |

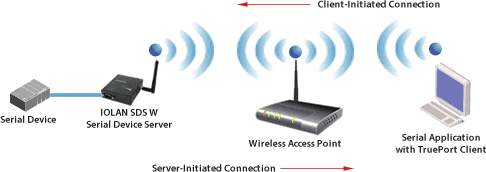

TruePort com (port série)/redirection tty fournit des ports TTY ou COM fixes à des applications série permettant de communiquer avec des appareils distants connectés aux appareils IOLAN de Perle, en mode crypté ou en texte clair. |
La technologie par paquets TrueSerial fournit les connexions série les plus authentiques sur Ethernet, garantissant l’intégrité du protocole série |
Norme RFC 2217 pour le transport des données série et des signaux de commande RS232 |
Vitesse de transmission série (taux de baud) personnalisable ou fixe |
Encapsulation série de protocoles industriels, tels que ModBus, DNP3 et IEC-870-5-101 |
La passerelle ModBus TCP permet la connexion d’un appareil série Modbus ASCII/RTU au ModBus TCP |
L’enregistrement des données permettra de stocker les données série reçues lorsqu’aucune session TCP n’est active et de les transmettre à un pair du réseau une fois la session rétablie - 32K octets circulaires par port |
Redondance |
Équilibrage de la charge |
Reprise VPN |
Le protocole de redondance du routeur virtuel (VRRPv3) permet à un groupe d’appareil de former un seul dispositif virtuel pour assurer la redondance du réseau |
La fonctionnalité d’hôte primaire/de sauvegarde permet des connexions automatiques à d’autres hôtes |
Protocoles de routage |
Le Console Server IOLAN peut être configuré pour n’importe lequel des principaux protocoles de routage, en vue d’une intégration aisée dans l’épine dorsale (backbone) Ethernet du centre de données : RIP/RIPNg, OSPFv3, BGP-4, NAT, IPv4/IPv6, routage statique, encapsulations IPv6 (GRE, 6in4), routage de port, STP, MSTP |
La traduction d’IPv6 en IPv4 est entièrement prise en charge pour les environnements où le backbone des données Ethernet est exécuté sur IPv6 et la gestion des ports est exécutée sur IPv4 |
En utilisant le NAT pour une sécurité renforcée, le Console Server IOLAN peut cartographier une adresse IP unique, sur tous ou plusieurs de ses ports Ethernet. |
Applications IP |
Proxy DDNS, DNS / Spoofing, relais, client, Opt. 82, |
NTP et SNTP (versions 1, 2, 3, 4) |
Serveur DHCP / DHCPv6 / Snooping DHCP et BOOTP |
VLAN et VPN |
VLAN, OpenVPN, reprise VPN (16 tunnels VPN concurrents) |
VPN IPSec : traversée de NAT, protocole d’authentification ESP |
Caractéristiques du pare-feu |
Possibilité d’installer des pare-feu pour limiter les paquets entrants et sortants |
Pare-feu basé sur zone de stratégie intégré pour la sécurité locale et le filtrage du trafic. |
Listes de contrôle d’accès (liste, plages, heure) |
Filtre basé sur l’adresse MAC, l’IP, le port, le protocole, l’utilisateur |
La norme IEEE 802.1x Authentification et sécurité des ports peut être activée pour tout port Ethernet, afin de renforcer la sécurité de l’accès aux ports. |
Layer 2 MAC address filtering |
Transfert de port |
Communautés BGP |
Fonctions de sécurité |
Sécurité AAA par le biais de l’authentification à distance (Radius, TACACS+ et LDAP) |
Filtrage des hôtes de confiance (filtrage IP), permettant uniquement aux hôtes qui ont été configurés dans le tableau des hôtes d’accéder au routeur. |
Possibilité de désactiver des services (par exemple, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) pour plus de sécurité |
Possibilité de désactiver les réponses au Ping |
Connexions client/serveur SSH (SSH 1 et SSH 2). Les algorithmes de chiffrement pris en charge sont Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour et ChaCha20-Poly1305. Possibilité de désactiver individuellement les services réseau qui ne seront pas utilisés par les connexions client/serveur SSH. |
Chiffrement de données client/serveur SSL/TLS (TLS v1.2) |
Authentification mutuelle SSL |
Chiffrement SSL : AES-GCM, échange de clé ECDH-ECDSA, HMAC SHA256, SHA384 |
Chiffrement : AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2) |
Algorithmes de hachage MD5, SHA-1, RIPEMD160, SHA1-96, et MD5-96 |
Échange de clé : RSA, EDH-RSA, EDH-DSS, ADH |
VPN: OpenVPN & IPSec VPN (NAT Traversal, ESP authentication protocol) |
Prise en charge de certificat (X.509) |
Liste des autorités de certification (AC) |
Base de données locale |
Authentification RIP (par mot de passe ou MD5) |
L’authentification à 2 facteurs (2F) par e-mail améliore la gestion de la sécurité d’accès |
Gestion du contrôle d’accès |
Zone démilitarisée (DMZ) |
Proxy d’authentification HTTP/HTTPS/FTP/Telnet sécurisé |
Prise en charge du chiffrement et de l’authentification SNMP v3 |
Filtrage des adresses IP |
Désactiver les démons inutilisés |
Active Directory via LDAP |
Protocoles |
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, DNS dynamique, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP |
Spécifications Produit - Console Server Sécurisé IOLAN SCG WM
Processor | 1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor |
---|---|
Memory | |
RAM MB | 1000 |
Flash MB | 4000 |
Interface Ports | |
Integrated Device Management Ports | 2 x USB 3.0 |
Modular Device Management Ports | Create 18, 34, or 50-port SCG Console Servers using any combination of 16-port module cards to support all types of admin ports in one Console Management solution:
|
Each chassis can be expanded or modified with an optional 16-port Interface card with either RS232 RJ45 ports or USB 3.0 ports | |
Sun / Solaris | Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime |
Serial Port Speeds | 300bps to 230Kbps with customizable baud rate support |
Data Bits | Configurable for 5,6,7 or 8-bit protocol support Use TruePort to transparently pass 9-bit serial data |
Parity | Odd, Even, Mark, Space, None |
Flow Control | Hardware, Software, Both, None |
Serial Port Protection | 15Kv Electrostatic Discharge Protection (ESD) |
Local Console Ports | 1 x RS232 RJ45 1 x Micro USB with DB9 adapter |
Network | 2 x 10/100/1000Base-T RJ45 Copper 2 x 100/1000Base-X Fiber SFP Ports Note: Any combination of two network ports can be used. Software selectable Ethernet speed 10/100/1000, Auto Software selectable Half/Full/Auto duplex |
Micro SD Card slot | Yes |
Ethernet Isolation | 1.5Kv Magnetic Isolation |
Integrated Modem | Integrated V.92/V.90 modem with RJ11 jack |
Integrated Wireless Access | |
WLAN (Wi-Fi ®) | IEEE 802.11 a,b,g,n,i |
Wireless Topology | Infrastructure (AP) and Peer to Peer- (SoftAP) modes |
Wireless Radio | Dual-Band Radio ; 2.4GHz and 5GHz 20, 40Mhz SISO 2.4-GHz |
Wireless Data Rates | 802.11n: 15, 30, 45, 60, 90, 120, 135, 150 Mbps (40Mhz channel @ 400ns Short GI) 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps 802.11b: 1, 2, 5.5, 11 Mbps |
Operational Frequency Range (MHz) | 2412 to 2484 MHz 4910 to 5825 MHz |
Modulation | DSSS, CCK, OFDM, BPSK, QPSK, 16-QAM, 64-QAM |
Wireless Receiver Sensitivity in dBm (2.4Ghz SISO) | 802.11b/g (20 MHz channel) 1 Mbps: -95.0 2 Mbps: -92.0 5.5 Mbps: -89.2 6 Mbps: -91.0 9 Mbps: -89.0 11 Mbps: -86.3 12 Mbps: -88.0 18 Mbps: -85.5 24 Mbps: -82.5 36 Mbps: -79.0 48 Mbps: -74.0 54 Mbps: -72.7 802.11n (20 MHz channel) @ 400ns GI 7.2 Mbps (MCS0): -89.3 14.4 Mbps (MCS1): -86.5 21.7 Mbps (MCS2): -84.5 28.9 Mbps (MCS3): -81.5 43.3 Mbps (MCS4): -78.0 57.8 Mbps (MCS5): -73.5 65.0 Mbps (MCS6): - 71.5 72.2 Mbps (MCS7): -70.0 802.11n (40 MHz channel) @ 400ns GI 15.0 Mbps (MCS0): -89.3 30.0 Mbps (MCS1): -86.5 45.0 Mbps (MCS2): -84.5 60.0 Mbps (MCS3): -81.5 90.0 Mbps (MCS4): -78.0 120.0 Mbps (MCS5): -73.5 135.0 Mbps (MCS6): - 71.5 150.0 Mbps (MCS7): -70.0 |
Wireless Transmit Power in dBm (2.4Ghz SISO) | (20 MHz channel) 1 Mbps: 16.0 2 Mbps: 16.0 5.5 Mbps: 16.0 6 Mbps: 16.5 9 Mbps: 16.5 11 Mbps: 16.0 12 Mbps: 16.5 18 Mbps: 16.5 24 Mbps: 16.5 36 Mbps: 15.2 48 Mbps: 14.3 54 Mbps: 13.5 MCS0: 16.0 MCS1: 16.0 MCS2: 16.0 MCS3: 16.0 MCS4: 15.2 MCS5: 14.3 MCS6: 13.5 MCS7: 12.6 (40 MHz channel) MCS0: 14.0 MCS7: 11.8 |
Wireless Receiver Sensitivity in dBm (5Ghz SISO) | 802.11a 6 Mbps: -92.5 9 Mbps: -90.5 12 Mbps: -90.0 18 Mbps: -87.5 24 Mbps: -84.5 36 Mbps: -81.0 48 Mbps: -76.5 54 Mbps: -74.6 802.11n (20MHz channel) @ 400ns GI 7.2 Mbps (MCS0): -91.4 14.4 Mbps (MCS1): -88.0 21.7 Mbps (MCS2): -86.0 28.9 Mbps (MCS3): -83.0 43.3 Mbps (MCS4): -79.8 57.8 Mbps (MCS5): -75.5 65.0 Mbps (MCS6): - 74.0 72.2 Mbps (MCS7): -72.4 802.11n (40MHz channel) @ 400ns GI 15.0 Mbps (MCS0): -88.5 150.0 Mbps (MCS7): -69.3 |
Wireless Transmit Power in dBm (5Ghz SISO) | 802.11a 6 Mbps: 18.0 9 Mbps: 18.0 12 Mbps: 18.0 18 Mbps: 18.0 24 Mbps: 17.4 36 Mbps: 16.5 48 Mbps: 15.8 54 Mbps: 14.5 802.11n (HT20) @ 400ns GI 7.2 Mbps (MCS0): 18.0 14.4 Mbps (MCS1): 18.0 21.7 Mbps (MCS2): 18.0 28.9 Mbps (MCS3): 18.0 43.3 Mbps (MCS4): 16.5 57.8 Mbps (MCS5): 15.8 65.0 Mbps (MCS6): 14.5 72.2 Mbps (MCS7): 12.0 802.11n (HT40) @ 400ns GI 15.0 Mbps (MCS0): 16.5 150.0 Mbps (MCS7): 12.0 |
Short Guard Interval (SGI) | 800ns and 400ns (Short Guard Interval) |
Wireless Antenna | Dual-band 2.4/5.0 GHz, Omni-directional, Dipole antenna, 50 Ohm, 2 dBi, black with RP-SMA / RSMA finger tighten connector. Same antenna can be used as Main and/or Diversity for increased wireless performance, signal reliability, and extended range. |
Maximal Ratio Combining (MRC), Rx Diversity | 2.4 GHz MRC support for up to 1.4 Extended Range and 5 GHz Diversity Capable |
Wireless Security | WEP, WPA-PSK, WPA2-PSK ° Enterprise (EAP, PEAP, LEAP), 802.11i (includes hardware-accelerated Advanced Encryption Standard [AES]), 802.1x supplicant |
Fast Wireless Roaming | Ideal for mobile applications, the IOLAN can transparently roam between APs (Access Points) that share the same ESS (Extended Service Set) |
WiFi Protected Setup (WPS V2) | A plug and play set up feature where the IOLAN can easily connect to a WPS capable central access pointor SoftAP compliant device supporting WPS |
Front Panel LCD Display and Keyboard Indicators | |
Network Link Activity Serial Tx/Rx data per port |
|
LED Indicators | |
System Ready Network Link Activity |
|
Environmental Specifications | |
Heat Output (BTU/HR) | IOLAN SCG18: 61.42 IOLAN SCG34: 83.60 IOLAN SCG50: 105.77 |
MTBF (Hours) | 79,478 Calculation model based on MIL-HDBK-217-FN2 @ 30 °C |
Operating Temperature | 0°C to 55°C, 32°F to 131°F |
Storage Temperature | -40°C to 85°C, -40°F to 185°F |
Humidity | 5 to 95% (non condensing) for both storage and operation. |
Case | SECC Zinc plated sheet metal (1 mm) |
Ingress Protection Rating | IP30 |
Mounting | 1U - 19" rack, front and rear mounting hardware included |
Regulatory Approvals | |
Emissions | FCC 47 Part 15 Subpart B Class A ICES-003 (Canada) EN55011 (CISPR11) EN55032 (CISPR32) EN61000-3-2 Limits for Harmonic Current Emissions EN61000-3-3 Limits of Voltage Fluctuations and Flicker |
Immunity | EN55024 EN 61000-4-2 (ESD): Contact: EN 61000-4-3 (RS): EN 61000-4-4 (EFT): EN 61000-4-5 (Surge): EN 61000-4-6 (CS): EN 61000-4-8 (PFMF) EN 61000-4-11 |
Safety | UL/EN/IEC 62368-1 (previously 60950-1) CAN/CSA C22.2 No. 62368-1 |
Wireless Regulatory Domain | FCC/ICES ETSI TELEC Users are responsible for verifying approval for use in their individual countries. |
Radio Approvals | FCC Part 15.247 Subpart C (2.4 Ghz) FCC Part 15.407 Subpart E (5 Ghz) RSS-210 (Canada), RSS-Gen Issue 2 (Canada), ICES-003 Issue 4 ETSI EN 301 489-1 (V1.9.2) ETSI EN 301 489-17 (V2.2.1) ETSI EN 300 328 (V1.8.1) ETSI EN 301 893 (V1.7.1) |
Frequency Bands | FCC / ICES 2.412 to 2.462 GHz; 11 channels 5.180 to 5.320 GHz; 8 channels 5.500 to 5.700 GHz, 8 channels (excluding 5.600 to 5.640 GHz) 5.745 to 5.825 GHz; 5 channels ETSI 2.412 to 2.472 GHz; 13 channels 5.180 to 5.320 GHz; 8 channels 5.500 to 5.700 GHz; 8 channels (excluding 5.600 to 5.640 GHz) MIC ( formally TELEC ) 2.412 to 2.472 GHz; 13 channels 4.920 to 4.980 GHz; 4 channels 5.030 to 5.091 GHz; 3 channels 5.180 to 5.240 GHz; 8 channels 5.500 to 5.700 GHz; 11 channels |
Other | Reach, RoHS and WEEE Compliant CCATS - G168387 ECCN - 5A992 HTSUS Number: 8517.62.0020 Perle Limited Lifetime warranty |
Power | Dual AC Models | Dual Feed DC Models |
---|---|---|
Power Supply |
USA: IEC320-C13 to NEMA 5-15P line cord UK: IEC320-C13 to BS1363 line cord EU: IEC320-C13 to CEE 7/7 Schuko South Africa: IEC320-C13 to BS546 line cord Australia: IEC320-C13 to AS3112 line cord |
Terminal Blocks with screw terminals accommodating 28 - 12 AWG wire sizes. |
Nominal Input Voltage | 110/230v AC | 48v DC |
Input Voltage Range | 100-240v AC | 24- 60v DC |
AC Input Frequency | 47-63Hz | - |
Current Consumption | @ 100v (Amps) IOLAN SCG18: 0.19 IOLAN SCG34: 0.25 IOLAN SCG50: 0.31 @ 240v (Amps) IOLAN SCG18: 0.08 IOLAN SCG34: 0.11 IOLAN SCG50: 0.13 |
@ 48v DC (Amps) IOLAN SCG18: 0.19 IOLAN SCG34: 0.25 IOLAN SCG50: 0.31 |
Typical Power Consumption | 18 Watts | |
Note: USB cards can use an additional power of 2.5 Watts per port up to a max of 8 Watts total | ||
Power Line Protection | Fast transients: 1 KV (EN61000-4-4 Criteria B) Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes) |
|
Weight and Dimensions | Dual AC Models | Dual Feed DC Models |
Product Weight | IOLAN SCG18: 3.29 kg / 7.25 lbs IOLAN SCG34: 3.46 kg / 7.63 lbs IOLAN SCG50: 3.63 kg / 8 lbs |
IOLAN SCG18: 3.20 kg / 7.05 lbs IOLAN SCG34: 3.37 kg / 7.43 lbs IOLAN SCG50: 3.53 kg / 7.78 lbs |
Product Dimensions | 1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in) | |
Shipping Weight | IOLAN SCG18: 4.23 kg / 9.33 lbs IOLAN SCG34: 4.40 kg / 9.70 lbs IOLAN SCG50: 4.57 kg / 10.07 lbs |
IOLAN SCG18: 4.14 kg / 9.13 lbs IOLAN SCG34: 4.31 kg / 9.50 lbs IOLAN SCG50: 4.47 kg / 9.85 lbs |
Shipping Dimensions | 59 x 36 x 9 (cm), 23.22 x 14.17 x 3.54 (in) |
IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DCE mode (Straight-through) | |||
---|---|---|---|
|
Pinout | Direction | EIA-232 |
1 | in | CTS | |
2 | in | DSR | |
3 | in | RxD | |
4 | GND | ||
5 | not used | ||
6 | out | TxD | |
7 | out | DTR | |
8 | out | RTS | |
Optional Perle adapters for use with straight thru CAT5 cabling |
IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DTE mode (Rolled) | |||
---|---|---|---|
|
Pinout | Direction | EIA-232 |
1 | out | RTS | |
2 | out | DTR | |
3 | out | TxD | |
4 | GND | ||
5 | in | DCD | |
6 | in | RxD | |
7 | in | DSR | |
8 | in | CTS | |
(A rolled RJ45 cable will automatically perform DTE to DCE crossover) |
IOLAN G16 RS-Multi Card RJ45 Serial Connector Pinout | ||||||
---|---|---|---|---|---|---|
|
Pinout | Direction | EIA-232 | EIA-422 | EIA-485 Full Duplex | EIA-485 Half Duplex |
1 | out | RTS | TxD+ | TxD+ | DATA+ | |
2 | out | DTR | ||||
3 | out | TxD | TxD- | TxD- | DATA- | |
4 | GND | GND | GND | GND | ||
5 | GND | GND | GND | GND | ||
6 | in | RxD | RxD+ | RxD+ | ||
7 | in | DSR | ||||
8 | in | CTS | RxD- | RxD- | ||
Optional Perle adapters for use with straight thru CAT5 cabling |
Data Center Console Management |
---|
![]() |
Itinérance sans fil transparente |
---|
Itinérance pour dispositifs Série Les unités IOLAN SDS W installées sur des dispositifs mobiles, tels que des chariots-élévateurs dotés d'une interface Série, peuvent bénéficier d'une connexion continue avec des services de réseau intégrés à une infrastructure de points d'accès sans fil qui partage le même ESS (Extended Service Set). ![]() |
TCP |
Utilisation de Sockets TCP bruts sur un LAN sans fil Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série-Ethernet ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des adaptateurs série-Ethernet Perle IOLAN W. ![]() |
UDP |
Utilisation de Sockets UDP bruts sur un LAN sans fil Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d ‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples. ![]() |
Console Server |
Gestion de console sur LAN sans fil Pour assurer les accès à distance aux ports de consoles, routeurs, commutateurs, etc. les solutions IOLAN de Perle offrent aux administrateurs des accès RS232 sécurisés par l'intermédiaire d'une connectivité SSH / Telnet Reverse intra-bande sur réseaux LAN sans fil. ![]() |
COM/TTY |
Connexion d'applications Série sur réseau LAN sans fil par driver de port COM/TTY Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort. ![]() |
Tunneling Série sans fil |
Tunneling Série entre deux dispositifs Série point à point sans fil Le Tunneling Série permet de créer une liaison Ethernet sur un port Série d'un autre IOLAN. Les deux ports Série IOLAN doivent être configurés pour le Tunneling Série. Normalement, un port Série est configuré comme Serveur tunnel et l'autre port Série comme Client tunnel. ![]() |
