Commutateur Ethernet industriel administrable IDS-710HP

Commutateur Ethernet industriel administrable IDS-710HP

Commutateur Ethernet industriel IDS-710

Commutateur Ethernet industriel IDS-710

Commutateur Ethernet industriel IDS-710
  • 8 ports Ethernets 10/100/1000 Mbps PoE 802.3bt avec 450 W de puissance disponible
  • 2 ports SFP prenant en charge la connexion fibre 1G/2.5G ou 10/100/1000Base-T
  • Protocoles PROFINET et Modbus TCP pris en charge pour la surveillance et la gestion des dispositifs
  • Protocole MRP (IEC 62439-2) en anneau pour un temps de récupération inférieur à 10 ms
  • STP/RSTP/MSTP pour la redondance du réseau
  • Fonctions de sécurité avancée et de gestion informatique : TACACS+, RADIUS, 802.1x, SSH, SNMPv3 et HTTPS
  • IEEE 1588 V1 et V2 PTP pour une précision à la microseconde
  • Protocoles avancés pour optimiser la performance et l’intelligence du réseau : IGMP Snooping, LLDP-MED, GVRP, VLAN Voix, MSTP, GMRP, et IPv6 MLD Snooping
Demandez un Devis
Question sur le Produit?
  • Fiche Produit
  • Fonctions
  • Spécifications Produit
  • Schéma
  • Documentation
  • Commander

L’IDS-710HP est un commutateur Ethernet administrable à 10 ports qui peut fonctionner dans des environnements industriels, fournissant une performance avancée et permettant un fonctionnement déterministe en temps réel du réseau. Huit ports Ethernet 10/100/1000-Base-T sont disponibles pour la mise en réseau de dispositifs Gigabit et Fast Ethernet. Les deux ports SFP prennent en charge le 10/100/1000 pour le cuivre ou le 1G/2.5G pour la fibre.

En plus de transmettre les données réseau, l’IDS-710HP est doté d’un injecteur Power over Ethernet intégré pour fournir jusqu’à 100 W d’alimentation par Ethernet (PoE Type 3 et Type 4) par port, pour un total de 450 W sur l’ensemble des 8 ports. Il est idéal pour alimenter les dispositifs compatibles avec les normes 802.3af, 802.3at et 802.3bt tels que caméras de sécurité panoramique-inclinaison-zoom (PTZ) avec réchauffeurs, points d’accès sans fil 802.11ax/ac, alarmes, contrôleurs de trafic, capteurs et dispositifs de suivi. Classés comme équipement de source d’alimentation (Power Sourcing Equipment, PSE) de couche 2, le commutateur détectera si les dispositifs connectés sont compatibles PoE et s’ils fournissent automatiquement de la puissance. L’utilisation d’un commutateur PoE permet de faire baisser les coûts d’installation et de maintenance en rendant inutile l’installation de pièces d’équipement, de fils électriques supplémentaires et de prises électriques. Cette flexibilité permet une adaptation facile à la croissance et aux modifications du réseau.

Les ports SFP permettent des configurations de réseau flexibles grâce à des transmetteurs optiques SFP fournis par Perle, Cisco ou autres fabricants de SFP conformes MSA. En outre, ils facilitent l’utilisation de la fibre dans des environnements où les phénomènes d’interférences électromagnétiques (EMI) de haut niveau sont courants, tels que les sites industriels. Ces interférences peuvent entraîner une corruption des données sur les liaisons Ethernet cuivre. Toutefois, les données transmises par câble à fibre optique ne sont pas du tout affectées ce type de bruit, ce qui garantit une transmission optimale des données dans toute l’usine.

Les commutateurs Ethernet industriels de Perle sont conçus pour résister aux températures extrêmes, aux surtensions, aux vibrations et aux chocs que l’on rencontre dans les applications d’automatisation industrielle, gouvernementales, militaires, le pétrole et le gaz, les mines et les applications extérieures. Ces commutateurs robustes sans ventilateur ont été endurcis pour assurer une fiabilité de haut niveau entre -10 et 60 °C. Vous pouvez également choisir l’IDS-710HP-XT, conçu et testé pour fonctionner à des températures de service comprises entre -40 et +70 °C.

L’installation Plug and Play disponible dans la fonction Fast Setup de Perle permet la mise en réseau immédiate de vos dispositifs Ethernet. Les ingénieurs formés CCNA (Cisco Certified Network Associate) et CCNP (Cisco Certified Network Professional) apprécieront l’interface à ligne de commande (CLI) bien connue, via Telnet in-band, ou le port de console série out-band.

Les commutateurs administrables IDS-710 possèdent des fonctions de qualité professionnelle pour les environnements exigeant une sécurité renforcée, QoS et des fonctionnalités d’intégration réseau. Ils peuvent être administrables avec une adresse IPv6 et prennent en charge un ensemble complet de fonction de gestion, dont MRP (IEC62439-2), PROFINET, Modbus TCP, VLAN de gestion, listes de contrôle d’accès de gestion (ACL), exigences de complexité des mots de passe, RMON, mise en miroir des ports N:1 et journal des alertes locales.

Tous les commutateurs Ethernet industriels Perle sont uniquement fabriqués avec des composants de haut de gamme fournis par les principaux fabricants de puces pour garantir le plus haut niveau de durabilité et de fiabilité. De plus, toutes les unités sont protégées par un boîtier en aluminium résistant à la corrosion et une double entrée d’alimentation redondante, avec protection contre la surcharge et l’inversion de polarité.

Perle conçoit des équipements industriels depuis plus de 35 ans et a investi ce savoir-faire unique dans la conception des commutateurs Ethernet les plus robustes du marché, qui resteront pendant de longues années un élément clé de vos systèmes.

Fonctions du Commutateur sur Rail DIN Industriel Administrable IDS-710

Power Over Ethernet (PSE)

Entièrement compatible avec les PSE de types 3 et 4 norme IEEE 802.3bt

Remplit la fonction de Power Sourcing Equipment (PSE) sur 1 ou 2 ports UTP pour dispositifs compatibles IEEE 802.3bt.

Tous les modèles prennent en charge les dispositifs alimentés de Type 1 (PoE), Type 2 (PoE+), Type 3 (Hi-PoE) et Type 4 (Hi-PoE)

Gestion d’alimentation avancée
  • Marche/Arrêt de l’alimentation PSE par port UTP
  • Détection simple ou double de la signature du dispositif alimenté
  • Protection contre les surintensités
  • Détection de la classe d’alimentation du dispositif (Classe 0)
Réinitialisation de l’alimentation des dispositifs alimentés Idéale pour redémarrer des équipements à distance, cette fonction configurable procède à une réinitialisation temporaire du périphérique alimenté. Cela est réalisé en désactivant et réactivant le PoE sur le port Ethernet cuivre sélectionné.
Prise en charge de dispositifs alimentés

Type : 1, 2, 3 et 4 dispositifs alimentés

Classe : 1, 2, 3, 4, 5, 6, 7, 8 dispositifs alimentés

Prend en charge les dispositifs alimentés à signature simple et signature double

Déploiement simple Découverte Zero-touch basée sur le protocole DHCP (Dynamic Host Control Protocol), fonction de configuration rapide de Perle (« Fast Setup ») pour la première installation, offrant des déploiements simples dans des environnements Ethernet
Sécurité La sécurité des ports, 802.1X, Secure Shell (SSHv2); SNMPv3 offre un trafic d’administration chiffré pendant les sessions CLI et SNMP ; L’authentificationTACACS+ et RADIUS facilite le contrôle centralisé et bloque les utilisateurs non autorisés.
Résilience
  • Protocoles STP, RSTP et MSTP pour assurer des récupérations rapides.
  • MRP (IEC 62439-2) pour la convergence rapide dans les topologies réseau en anneau. Empêche les cas de boucle de commutation avec un délai de reprise égal ou inférieur à 10 ms.
  • Protocole P-Ring de Perle pour le paramétrage d’un réseau en anneau à l’aide de protocoles Spanning Tree standards.
  • Link Standby est une fonction de récupération à deux liens qui assure une redondance des liens plus simple que les protocoles Spanning Tree
  • Sauvegarde d’horloge en temps réel bufférisée
Gérabilité
  • Gestionnaire de périphériques Web, Telnet/SSH, accès HTTPS, SNMP et plateforme NMS PerleView de Perle pour la gestion centralisée
  • Gestion In-band sur port RJ45 ou port série USB
  • Utilisation d’une adresse IPv4 ou IPv6
  • Carte MicroSD amovible pour fichiers de configuration, sauvegarde et restauration du firmware
Support des Protocoles Ethernet Industriels Administrer les Commutateurs Perle IDS-710 via des systèmes PLC, NMS, HMI ou SCADA en utilisant PROFINET ou Modbus TCP.
Conception robuste pour environnements extrêmes
  • Boîtier résistant à la corrosion
  • Agréé Sécurité Automate programmable
  • Homologation pour sites dangereux
  • Modèles de température industrielle étendus
Haute fiabilité opérationnelle
  • Sans ventilateur, sans pièces mobiles
  • Double entrée d’alimentation. Connexion à des sources d’alimentation séparées pour une meilleure redondance.
    • Protection contre l’inversion de polarité
    • Protection contre les surcharges
  • Résistance aux vibrations et chocs dans les environnements industriels
Performance Ethernet en temps réel
  • Commutation à très hauts débits pour la transmission et le stockage
  • Auto-détection des débits et duplex
  • Auto-MDI/MDIX-Crossover sur câbles droits et croisés
Caractéristiques de performance
Détection automatique des ports

Détection automatique du débit des ports, auto-négociation du duplex sur tous les ports de commutation pour optimiser la bande passante.

Auto MDI/MDIX

Auto-MDIX (Medium-Dependent Interface Crossover) sur interfaces 10/100 et 10/100/1000 mbps, permettant à l'interface de détecter automatiquement le type de câble requis (droit ou croisé) et pour configurer correctement la connexion.

Contrôle de débit 802.3x

Contrôle de débit IEEE 802.3x sur tous les ports. (Le commutateur ne génère pas de trames de pause.)

Protocole d'agrégation de liens

Augmente la bande passante du port grâce à l'agrégation de liens. Le support IEEE 802.3ad est assuré avec le protocole de contrôle d'agrégation de liens (LACP). Jusqu'à huit (8) ports dans un seul canal-port.

Agrégation de liens statiques

Permet d'utiliser un scénario d'agrégation de liens (manuels) statiques (où le commutateur distant ne fonctionne pas avec LACP).

Storm Control

Storm Control protège le trafic du LAN contre les perturbations générées par une tempête de diffusion (broadcast, multicast ou unicast) sur une des interfaces physiques. Une telle tempête est générée par une quantité massive de paquets sur le LAN, créant un trafic excessif qui dégrade la performance du réseau. Storm Control permet de définir des limites du trafic de diffusion (broadcast, multicast et unicast).

Contrôle de la bande passante

Le contrôle de la bande passante permet de gérer le débit sur chaque port, de générer un trap SNMP (sélectionnable) et de mettre le port en mode "erreur-désactivé".

Adressage MAC statique

Cette fonction sert à configurer manuellement les adresses MAC pour chaque port. L'inondation est empêchée par la rétention des entrées MAC pendant le redémarrage du commutateur.

Blocage de port

Le blocage de port permet d'arrêter l'inondation générée par un trafic unicast et multicast en couche 2 sur une interface.

Snooping IPV4 IGMP

Le protocole IGMP (Internet Group Management Protocol) maîtrise l'inondation du trafic multicast en configurant dynamiquement les interfaces en couche 2 pour que le trafic multicast soit uniquement transmis sur les interfaces associées à des périphériques multicast IP.

Les fonctions disponibles incluent: IGMPv1, v2, v3, mode Snooping Querier, Suppression de rapport IGMP, Notification de changement de topologie, Variables de robustesse.

Snooping IPV6 MLD

Avec la surveillance MLD (Multicast Listener Discovery), les données multicast IPv6 sont sélectivement transmises sur une liste de ports spécifiques qui attendent les données, au lieu de les diffuser en masse sur tous les ports du VLAN. Cette liste est établie en surveillant les paquets de contrôle multicast IPv6.

GMRP

Le protocole GMRP (GARP Multicast Registration Protocol) offre une fonction d'inondation multicast contrôlée similaire au Snooping IGMP.

Grâce à un mécanisme GMRP, les passerelles et stations terminales peuvent enregistrer dynamiquement des données de description de groupe, les passerelles MAC étant connectées au même segment du LAN. Ces informations peuvent ainsi être diffusées sur toutes les passerelles du Bridged LAN qui supporte des services de filtrage étendus.

Déconnexion rapide de port

Dans certains environnements de réseau, il est préférable de déplacer un Ethernet d'un port de commutateur à un autre pour bénéficier d'une connexion plus rapide. Lorsqu'elle est activée, la fonction Déconnexion rapide de port supporte une désactivation immédiate des adresses MAC apprises sur le port, à chacun de ses changements d'état link-up à link-down.

Fonctions de gérabilité
Gestionnaire de périphérique Web

Le Gestionnaire de périphérique Web de Perle est une application Web intégrée qui supporte une interface de navigation facile à utiliser pour gérer le commutateur. Elle fonctionne avec les flux http et https sécurisés. Contrairement aux produits concurrents, la technologie Java applet n'est pas nécessaire ni utilisée.

Interface à ligne de commande (CLI)

Une interface à ligne de commande textuelle bien connue basée sur la structure et la syntaxe standard de l'industrie. Idéale pour les ingénieurs CCNA et CCNP, cette interface est disponible sur Telnet in-band ou le port console série out-band.

Support des Protocoles Ethernet Industriels

Administrer les Commutateurs Perle IDS-500 via des systèmes PLC, NMS, HMI ou SCADA en utilisant PROFINET ou Modbus TCP.
SNMP

Ce protocole gère le commutateur avec une station de gestion compatible SNMP sur des plateformes telles que HP Openview ou PerleVIEW NMS Perle. SNMP V1, V2C, V3

PerleVIEW

PerleVIEW est le système de gestion de réseau de Perle, basé sur le protocole SNMP. Il offre une vision complète du réseau avec un déploiement à grande échelle de dispositifs de réseau Perle.

IPv6

Gérer avec une adresse IPv4 ou IPV6

Auto-Configuration du client DHCP

Automatise la configuration des informations de commutation, telles qu'adresse IP, passerelle par défaut, nom d'hôte, DNS (Domain Name System) et noms de serveurs TFTP. La position des fichiers de configuration et du firmware est indiquée par les options 54, 66, 67, 125 et 150.

Relais DHCP

Le relais DHCP envoie les demandes de transmission des clients DHCP lorsqu'elles ne sont pas sur le même subnet physique. Comme agent de relais DHCP, le commutateur fonctionne comme un dispositif en couche 3 qui transmet les paquets DHCP entre les clients et les serveurs.

Insertion de l'option 82 DHCP

Normalement utilisée dans des déploiements de grande entreprise, l'insertion de l'option 82 DHCP permet de fournir des informations supplémentaires sur la connexion physique du client. Conformément à la RFC 3046, l'option 82 permet d'insérer des informations prédéfinies supplémentaires dans le paquet d'appel DHCP (pour les serveurs DHCP qui prennent en charge cette option).

Serveur DHCP

Sur les réseaux qui n'ont pas de serveur DHCP central, le commutateur offre une fonction de serveur DHCP pour attribuer des adresses IP à des dispositifs connectés.

Attribution d'adresses par port sur serveur DHCP

Lorsque des commutateurs Ethernet sont déployés sur un réseau, ils prennent en charge la connectivité des dispositifs directement connectés. Dans certains environnements, par exemple un atelier dans une usine, si un dispositif tombe en panne, le dispositif de rechange doit fonctionner immédiatement sur le réseau existant.

Lorsqu'elle est configurée, la fonction d'attribution d'adresses par port sur le serveur DHCP garantit que la même adresse IP est toujours disponible pour le même port connecté, même si l'identifiant client ou l'adresse de l'équipement client change dans les messages DHCP.

LLDP

Le protocole LLDP (LLDP-Link Layer Discovery Protocol) conforme à la norme IEEE 802.1AB est un protocole de détection de périphériques sur le réseau. Les dispositifs l'utilisent pour diffuser leurs propres informations à d'autres équipements présents sur le réseau. Ce protocole fonctionne sur la couche de liaison de données, qui permet à deux systèmes basés sur des protocoles de couche de réseau différents de se détecter mutuellement (via TLV: Type-Longueur-Valeur).

LLDP-MED

LLDP Media Endpoint Discovery est une extension du protocole LLDP qui fonctionne entre les dispositifs terminaux, tels que téléphones IP et les périphériques de réseau, tels que les commutateurs. Elle est spécifiquement utilisée pour prendre en charge les applications Voix sur IP (VoIP) et pour fournir des TLV supplémentaires nécessaires à la découverte des capacités, la politique de réseau, Power over Ethernet, la gestion d'inventaire et aux données de position.

NTP

Le commutateur peut fournir l'heure aux dispositifs clients NTP/SNTP (ou autres commutateurs, etc). Vous pouvez utiliser simultanément le client SNTP et le serveur NTP sur votre système. Par conséquent, vous pouvez utiliser l'heure fournie par une source externe et la diffuser aux dispositifs connectés au commutateur.

IEEE 1588 – PTP (Precision Time Protocol)
  • IEEE 1588 V1 et V2
  • Boundary Clock V1
  • Boundary Clock V2
  • Synchronisation bout en bout d'horloge transparente en deux étapes
  • Synchronisation bout en bout d'horloge transparente en une étape
  • Horloge transparente poste à poste
  • Boundary clock bout en bout
  • Boundary clock poste à poste
  • Précision en microsecondes
Téléchargement de fichiers

Le firmware peut être transféré par TFTP, SCP, HTTP ou HTTPS ou par insertion d'une carte microSD. Des fichiers de type texte peuvent être créés ou modifiés avec des éditeurs de texte courants.

Secure Copy Protocol (SCP)

Basé sur le protocole SSH (Secure Shell), SCP apporte un mécanisme pour transférer des fichiers informatiques entre un hôte local et un hôte distant, ou entre deux hôtes distants.

Fonction de disponibilité et de redondance
Spanning Tree Protocol (STP)

La norme IEEE 802.1D étant maintenant intégrée dans IEEE 802.1Q-2014, le protocole STP sert à prévenir les boucles de commutation et les tempêtes de diffusion qu'elles peuvent provoquer.

D'autres fonctions du protocole Spanning Tree incluent BPDU Guard, Root Guard, Loop Guard, Root Guard et TCN Guard

Rapid Spanning Tree Protocol (RSTP)

Interopérable avec STP, le protocole RSTP (IEEE 802.1w) utilise le câblage point à point et assure la convergence rapide de l'arbre recouvrant. La reconfiguration de l'arbre recouvrant peut être réalisée en moins d'une seconde.

Multiple Spanning Tree Protocol (MSTP)

Initialement défini par la norme IEEE 802.1s et maintenant intégré dans IEEE 802.1Q-2014, MSTP définit une extension dans RSTP pour les VLAN. Le protocole MSTP configure un arbre recouvrant séparé pour chaque groupe VLAN et bloque tous les chemins possibles sauf un dans chaque arbre recouvrant (spanning tree).

MRP

Media Redundancy Protocol (IEC 62439-2).

Protocole de convergence rapide conçu pour les réseaux industriels. Délai de reprise égal ou inférieur à 10 ms sur des anneaux comptant jusqu'à 14 commutateurs.

Empêche les cas de boucle de commutation dans une topologie en anneau.

P-Ring

P-Ring offre une méthode facile d’utilisation pour le paramétrage d’un réseau en anneau à l’aide de protocoles Spanning Tree standards.

Empêche les cas de boucle de commutation dans une topologie en anneau.

Link Standby

Une fonction de récupération de lien basée sur un lien principal et un lien de sauvegarde. Offre une alternative simple aux protocoles Spanning Tree pour assurer la redondance des liens.

Fonctions VLAN
Gamme VLAN

Jusqu'à 256 VLAN sur une gamme de 1 à 4000 ID VLAN.

GVRP

Le protocole d’enregistrement VLAN GVRP (Generic VLAN Registration Protocol) et le protocole d’enregistrement d’attribut GARP (Generic Attribute Registration Protocol) forment une application définie dans la norme IEEE 802.1Q pour assurer le contrôle des VLAN. Avec le GVRP, le commutateur peut échanger les informations de configuration VLAN avec d'autres commutateurs GVRP, élaguer le trafic unicast inconnu et broadcast superflu, créer et gérer dynamiquement des VLAN sur des commutateurs connectés sur des ports de tronc 802.1Q.

VLAN Voix

Les VLAN Voix permettent de séparer, prioriser et authentifier le trafic voix sur votre réseau et d'éviter les risques de tempête de diffusion pendant les opérations VoIP (Voix sur IP). Avec un téléphone IP connecté à un port d'accès, un VLAN Voix sur un port de commutateur permet de dédier un VLAN au trafic voix et un autre VLAN au trafic de données, depuis un dispositif Ethernet connecté au téléphone.

Interfaces VLAN

Les commutateurs Perle permettent de configurer les interfaces VLAN. Les administrateurs peuvent ainsi accéder à l'interface de gestion du commutateur à partir de réseaux VLAN séparés.

Fonctions de sécurité
IEEE 802.1X
  • Pour assurer les accès sécurisés à des ports de commutateur à partir d'un serveur RADIUS. Le commutateur fonctionne comme un « authenticator » en relation avec un « supplicant » conforme 802.1X (dispositif industriel ou PC) par l'intermédiaire du protocole EAPOL. L'authentification est accordée/ rejetée par un serveur RADIUS externe.
  • VLAN sur serveur RADIUS
    • IETF 64 (type Tunnel)
    • IETF 65 (type Tunnel Medium)
    • IETF 81 (Tunnel Private Group ID)
  • Les VLAN invités et restreints sont pris en charge.
  • Pour les dispositifs non conformes 802.1X utilisés par des applications industrielles, le commutateur peut utiliser l'adresse MAC client pour obtenir l'autorisation grâce au MAB (MAC Authentication Bypass).
  • Le commutateur peut aussi être configuré comme un « supplicant » 802.1X (commutateur de périphérie) avec un commutateur montant 802.1x-aware.
Bannière de connexion et MOTD

L'administrateur du réseau peut configurer une bannière de connexion avec un message spécifique.

Un Message du jour peut aussi être créé pour un utilisateur authentifié.

Vérification de la résistance des mots de passe

De nombreuses entreprises exigent une gestion rigoureuse de la résistance des mots de passe. Lorsque cette fonction est activée, Perle l'étend aux mots de passe locaux stockés sur le commutateur pour mettre en œuvre une politique de mots de passe forts.

Sécurité des ports – Adresses MAC sécurisées

La fonction de sécurité des ports permet de restreindre les entrées sur une interface en limitant et en identifiant les adresses MAC des stations autorisées à accéder au port (Accès ou Tronc) et déclenche des actions spécifiques en cas de violation.

ACL de gestion

La restriction des accès aux fonctions de gestion peut être configurée par un protocole, ou la sélection des adresses IP. Les administrateurs peuvent ainsi autoriser uniquement des postes de travail spécifiques, à l'aide de protocoles particuliers, pour accéder à des fonctions de gestion du commutateur.

Authentification des accès de gestion RADIUS

Support AAA pour les serveurs RADIUS qui assurent l'authentification, l'autorisation et l'audit des sessions de gestion.

Authentification des accès de gestion TACACS+

Support AAA pour les serveurs TACACS+ qui assurent l'authentification, l'autorisation et l'audit des sessions de gestion.

Secure Socket Layer (SSL)

SSL est fourni pour les sessions de navigation sécurisées avec HTTPS.

Secure Shell (SSH)

Pour les sessions SSH sécurisées nécessaires aux sessions de transfert de fichiers CLI et SCP.

SNMPV3

Support de la version 3 sécurisée du protocole SNMP.

Fonctions de Qualité de Service (QoS) et de Classe de Service (CoS)

Classification

IP ToS/DSCP et IEEE 802.1p CoS

Prévention des congestions

Mise en file d'atteinte stricte ou pondérée

Programmation et files d'attente en entrée
  • Quatre files d'attente de trafic par port
  • Mappage des files d'attente en sortie
  • DSCP pour le mappage des files d'attente en sortie
Fonction de surveillance
Mise en miroir de port

La mise en miroir de port N:1 est une méthode de surveillance de trafic du réseau. Lorsque la mise en miroir de port est activée, le commutateur envoie une copie d'un ou de plusieurs ports à un port destinataire prédéfini. Sélection des trames de transmission, de réception, ou des deux.

RMON

RMON fournit les statistiques, l'historique, les alarmes et les événements pour surveiller le réseau et l'analyse du trafic.

Syslog

Fonction d'enregistrement des messages système sur un serveur SYSLOG externe.

Journal des alertes

Fonction d'enregistrement des messages système au niveau local.

Traceroute

La fonction Traceroute en couche 2 identifie le parcours d'une trame entre la source et la destination.

Test de câble virtuel

Un test qui permet de détecter des problèmes potentiels sur des liaisons en cuivre, tels que polarités non respectées, distorsions excessives, court-circuits, ouvertures, ou différences d'impédance. Le test indique la distance sur le câble jusqu'à l'ouverture ou court-circuit.

Surveillance et diagnostics SFP

Interface de la fonction de surveillance optique numérique SFP permettant de surveiller les états opérationnels ou physiques de la liaison et SFP.

Surveillance d'alimentation électrique

Indique l'état de l'alimentation électrique du commutateur.

Surveillance de la température interne

La température ambiante dans le commutateur peut être affichée sur les interfaces de gestion.

Traitement des alarmes

Le commutateur peut surveiller les conditions globales de commutation et les ports individuels. Ces alarmes peuvent être configurées pour envoyer des messages à:

  • un fichier de journalisation interne
  • un serveur Syslog externe
  • un serveur de trap SNMP
  • un dispositif d'alarme externe, sonore, visuel ou autre forme de signalisation, par l'intermédiaire du relais d'alarme du contact sec intégré du commutateur.

Alarmes de surveillance globale des états

  • Double alarme d'alimentation électrique

Alarmes de surveillance globale des ports

  • Alarme d'erreur de liaison (perte de signal IE)
  • Alarme de non transmission sur un port
  • Alarme de défaillance d'un port (tests de démarrage)
  • Alarme de taux d'erreur binaire FCS
Relais d'alarme

Lorsqu'il est activé, ce relais alimente le relais d'alarme intégré, ce qui déclenche un circuit d'alarme externe, par exemple une alarme sonore, visuelle ou autre dispositif de signalisation, selon les conditions d'alarme définies.

Gestion et normes
Normes IEEE

IEEE 802.3 pour 10Base-T
IEEE 802.3u pour 100Base-T(X) et 100Base-X
IEEE 802.3ab pour 1000Base-T
EEE 802.3z pour 1000BaseX
IEEE 802.3x pour le contrôle des flux
IEEE 802.1D-2004 pour Spanning Tree Protocol
IEEE 802.1w pour Rapid STP
EEE 802.1s pour Multiple Spanning Tree Protocol
IEEE 802.1Q pour VLAN Tagging
IEEE 802.1p pour la Classe de Service
IEEE 802.1X pour Authentification
IEEE 802.3ad pour Port Trunk avec LACP
IEEE 802.1AB LLDP
IEEE 1588v1 PTP Precision Time Protocol
IEEE 1588v2 PTP Precision Time Protocol

SNMP MIB Objects

IEEE8021-PAE-MIB
NTPv4-MIB
IEEE8021-SPANNING-TREE-MIB
SYSAPPL-MIB
LLDP-EXT-MED-MIB
SNMP-COMMUNITY-MIB
LLDP-EXT-MED-MIB
IGMP-STD-MIB
IEEE8021-MSTP-MIB
Q-BRIDGE-MIB
LLDP-EXT-DOT3-MIB
IF-MIB
RSTP-MIB
DIFFSERV-DSCP-TC
LLDP-EXT-DOT1-MIB
IEEE8021-TC-MIB
LLDP-MIB
RMON2-MIB
ENTITY-MIB
P-BRIDGE-MIB
PERLE-LOGIN-MIB
PERLE-ALERT-MIB
PERLE-IP-SSH-MIB
PERLE-IP-PROTOCOLS-MIB
PERLE-USER-MIB
PERLE-SMI
PERLE-MAC-NOTIFICATION-MIB
PERLE-SYSINFO-MIB
PERLE-LINKSTANDBY-MIB
PERLE-AAA-MIB
perle-AAA.MIB
PERLE-IPV6-MIB
PERLE-LOGGING-MIB
PERLE-VLAN-MIB
PERLE-IF-MIB
PERLE-ENTITY-VENDORTYPE-OID-MIB
PERLE-ERR-DISABLE-MIB
PERLE-SWITCH-PLATFORM-MIB
PERLE-ENVMON-MIB
PERLE-TIME-MIB
PERLE-PTP-MIB
PERLE-P-RING-MIB
PERLE-SNMP-MIB
PERLE-FILE-TRANSFER-MIB
PERLE-SWITCH-GLOBAL-MIB
PERLE-BOOT-MIB
PERLE-PRODUCTS-MIB
PERLE-BANDWIDTH-CONTROL-MIB
PERLE-IP-TELNET-MIB
PERLE-GVRP-MIB
PERLE-PORT-SECURITY-MIB
PERLE-DHCP-SERVER-MIB
PERLE-GARP-MIB
PERLE-ARCHIVE-MIB
PERLE-NTP-MIB
PERLE-SSL-MIB
PERLE-IGMP-MIB
PERLE-ACL-MIB
PERLE-POE-MIB
PERLE-RELOAD-MIB
PERLE-ENTITY-ALARM-MIB
PERLE-IPV6-NEIGHBOR-MIB
PERLE-DOT1X-AUTH-MIB
PERLE-TC
PERLE-DHCP-CLIENT-MIB
PERLE-LINE-MIB
PERLE-ARP-MIB
PERLE-GMRP-MIB
PERLE-MLD-MIB
PERLE-IP-HTTP-MIB
PERLE-PORT-MONITOR-MIB
PERLE-SpTreeExtensions-MIB
PERLE-IP-MIB

Hardware Features & Technical Specifications: IDS-710HP Industrial Managed DIN Rail Switch

PoE
450W total PoE power for the unit
Support for full 803.2bt (90W) on 5 Ethernet ports simultaneously
54 VDC nominal 52-57 VDC (PoE++ IEEE 803.2bt Type 4), 100W max per port
54 VDC nominal 50-57 VDC (PoE++ IEEE 803.2bt Type 3), 60W max per port
54 VDC nominal 50-57 VDC (Poe+ IEEE 802.3at Type 2), 30W max per port
48 VDC nominal 44-57 VDC (PoE 802.3af or IEEE 802.3at Type 1), 15.4W max per port
Power
Dual Power Input Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.
Nominal with voltage software sensing 44-57VDC, common positive or common negative
54 VDC nominal 52-57 VDC (PoE++ IEEE 803.2bt Type 4), 9.5A Max.
54 VDC nominal 50-57 VDC (PoE++ IEEE 803.2bt Type 3), 9.5A Max.
54 VDC nominal 50-57 VDC (Poe+ IEEE 802.3at Type 2), 5A Max.
48 VDC nominal 44-57 VDC (PoE 802.3af or IEEE 802.3at Type 1), 3A Max.
Power & Alarm Connector 2 x 4-Pin Removable Terminal Blocks
Grounding screw on metal chassis
Maximum Current Consumption @57 vDC 9 amps
Maximum Power Consumption @57 vDC 480 watts
Overload Current Protection Fused overload current protection
Reverse polarity protection The positive and negative inputs can be reversed providing safe and simple power connectivity.
Access Ports
RJ45 8 shielded RJ45 ports for 10/100/1000Base-T up to 100 meters (328 ft)
Auto-negotiation
Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
Ethernet isolation 1500 V
SFP Two empty slots
Fixed and Multi speed SFP support: 10/100/1000 on SFP Copper & 1G/2.5G on SFP Fiber
USB Serial Console port MicroUSB Type B female port for serial console management. Used as an alternative port for out of band management connections
Alarm Relay
  • NO (Normally Open) dry contact.
  • 1A @ 24V
Switch Properties
Microprocessor Frequency ARM Cortex A8 600MHZ
RAM & Flash 4GB DDR3 & 4GB eMMC
Standards

IEEE 802.3 for 10Base-T and 2500Base-T

IEEE 802.3ab for 1000Base-T

IEEE 802.3z for 1000BaseX and 2500BaseX

IEEE 802.3u for 100Base-TX and 100Base-FX

Energy Efficient Ethernet (EEE) as per 802.3az.

IEEE 802.3x for Flow Control

IEEE 1588 – 2008 (in software only)

802.1x

Processing Type Store and Forward
MAC Address Table Size 8K
VLAN ID range 1 to 4000
IGMP groups 1024
Packet Buffer Memory 1 Mbit
Jumbo Frame Size 10 KB
Indicators
System Indicates whether the switch O/S is operating normally
RJ45 Ethernet These integrated colored LEDs indicate link, activity and speed for each port.
Fiber Link Fiber link LED indicates Link and Data Activity
Alarm The alarm LED (Red) will be turned on under alarm conditions
Reset Once pushed all 4 LEDs are solid Red for 3 seconds
Environmental Specifications
MTBF 192,408 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C
Operating Temperature Ranges IDS-710HP: -10° C to 60° C (14° F to 140° F).
IDS-710HP-XT: -40° C to 70° C  (-40 F to 158° F)
Storage Temperature Range -40 C to 85 C (-40 F to 185 F)
Operating Humidity Range 5% to 90% non-condensing
Storage Humidity Range 5% to 95% non-condensing
Maximum Heat Output 13.99 Btu/hr without PoE
39.95 Btu/hr with PoE
Operating Altitude Up to 3,048 meters (10,000 feet)
Chassis Metal with an IP20 ingress protection rating
Din Rail Mountable DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Removable to accommodate optional Panel/Wall mount kit
Product Weight and Dimensions
Weight 0.48kg (1.06lb)
Dimensions 130 x 130 x 45mm (5.1 x 5.1 x 1.8in)
Packaging
Shipping Weight 0.64kg (1.41lb)
Shipping Dimensions 25 x 17 x 7 cm ( 9.84 x 6.7 x 2.75 in)
Standards and Certifications
Safety

CE Mark

UL 61010-1 and UL 61010-2-201 (including CB)

UL/ULC/EN 62368-1 (including CB)

CAN/CSA C22.2 No. 62368-1-14

Emissions

FCC 47 Part 15 Class A, EN55032 (CISPR32) Class A

ICES-003

EN61000-6-4 (Emissions for industrial environments)

CISPR 32:2015/EN 55032:2015 (Class A)

CISPR 24:2010/EN 55024:2010

EN61000-3-2

EMC and Immunity

CISPR 24 / EN55024

CISPR 32 / EN55032

IEC/EN 61000-4-2 (ESD) : Contact discharge +/- 4kv, Air discharge +/- 8kv

IEC/EN 61000-4-3 (RS) : 80mhz to 16hz ; 20v/m, 1.5hkz to 2.0ghz ; 10 v/m, 2.0ghz to 2.7 ghz ; 5 v/m

IEC/EN 61000-4-4 (EFT) : DC power line +/- 2kv, data line +/- 1kv

IEC/EN 61000-4-5 (Surge) : DC power line, Line/Line +/- 1kv, Line/Earth +/- 2kv, data line /earth +/- 2kv

IEC/EN 61000-4-6 (CS) :150mhz-80mhz 10vrms

IEC/EN 61000-4-8 (Magnetic Field) :30 A/M

EN 61000-4-11

IEC/EN 61000-6-2 (General Immunity in Industrial Environments)

Industrial Safety UL 61010-1 and UL 61010-2-201 (Standard for Safety for Programmable Controllers).
Environmental Reach, RoHS and WEEE Compliant

Other

ECCN: 5A992
HTSUS Number: 8517.62.0050
5 year Warranty
Contents Shipped
  • Industrial Ethernet Switch with DIN Rail attachment
  • Terminal block
  • Installation guide

Schémas d’application du commutateur industriel administré PoE IDS-710HP

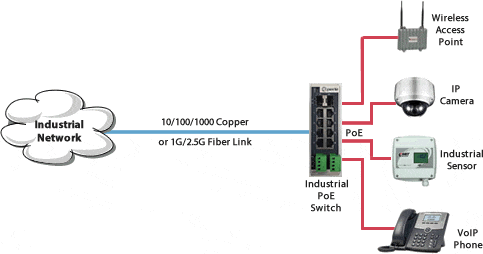

IDS-710HP Industrial PoE Switch Diagram

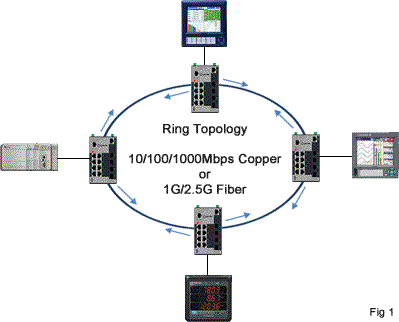

IDS-710HP Ring Topology Diagram

Application en chaîne

Les commutateurs IDS-710HP peuvent se connecter à des commutateurs voisins grâce à des ports uplink. Chaque IDS-710HP fournit une connectivité à la liaison fibre et alimente les caméras IP et points d’accès à chaque emplacement le long de la chaîne.

IDS-710HP Industrial PoE Switch Daisy Chain with Cameras Diagram

Segmentation par commutateur virtuel

Cette solution est utile lorsque jusqu’à cinq domaines de réseaux isolés partagent un seul emplacement de distribution réseau. L’exemple ci-dessous illustre un scénario dans lequel un réseau de surveillance de sécurité (bleu) et un réseau WiFi (marron) partagent un même emplacement de distribution par concentrateur. Grâce à deux uplinks, le commutateur IDS-710HP pilote à la fois les caméras et les points d’accès WiFi, tout en maintenant l’isolation entre les deux réseaux.

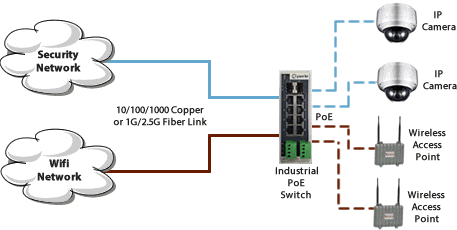

IDS-710HP Industrial PoE Switch Dual Device Mode Diagram
Haut de page

Produits

Applications

Infos société

Contactez-nous

Comment acheter

Support Technique

Plan du site

Mentions légales

Confidentialité et Cookie

Produits par Perle

specialix Chase Research

Suivre Perle

Go to Perle System's facebook page
Go to Perle System's Twitter feed
Go to Perle System's Linkedin page
Go to Perle System's rss feed

Copyright © 1996 - 2021 Perle. Tous droits réservés

×

Clients Perle

  • Amazon
  • Cisco
  • Boeing
  • Daimler

Pourquoi choisir Perle?

Technical Support icon
Support Technique

Nos équipes d'assistance commerciale et technique sont présentes partout dans le monde pour vous venir en aide. Si vous avez besoin d’aide pour choisir le meilleur produit pour votre application, nous proposons des consultations techniques par téléphone ou e-mail. Et, même si les convertisseurs de fibre Perle sont extrêmement faciles à installer et à configurer, vous pouvez facilement contacter notre service d'assistance après-ventes.

Trust icon
Confiance

Perle fournit des solutions fiables en matière de connectivité de dispositifs depuis 1976. Cela représente une expérience de plus de 40 ans à laquelle les entreprises du monde entier ont accordé leur confiance pour fournir une technologie supérieure en matière de connectivité pour des applications critiques.

Contactez nous par Email

Questions sur le produit

Nous pouvons vous offrir plus d’informations sur nos produits ou vous préparer un devis



icône de courrier électroniqueEnvoyer un Email

contactez-nous-iconEnvoyer un Email
icône de callusNous Appeler
