Routeurs LTE Cellulaires IRG5410
Routeurs et Passerelles Périphériques Cellulaires de Classe Entreprise
- Routeur LTE pour connectivité principale ou de secours
- Gestion hors bande pour dépannage à distance
- LTE-Advanced (LTE-A et LTE-A Pro) pour des vitesses 10 x plus rapides en liaison descendante et 3 x plus rapides en liaison ascendante
- Hébergement Cloud -- Déployez et gérez votre réseau à partir du cloud
- Connectivité réseau via LTE, Ethernet 10/100/1000, USB 3.2 et RS232 en série
- Suite de fonctionnalités avancées sans frais annuels
Les Routeurs et Passerelles IRG5410 de Perle possèdent l’ensemble de caractéristiques, fonctionnalités et performances le plus complet pour fournir une connectivité principale ou de secours aux infrastructures et équipements distants. Ces routeurs cellulaires à ultra faible consommation, robustes et hautes performances, avec emplacements SIM doubles, se déploient facilement sans besoin de formation grâce à leur interface graphique intuitive sur le Web. Pour les scripts d’administration, des commandes CLI sont aussi disponibles.
Les Routeurs LTE IRG5410 de Perle fournissent une connectivité réseau rapide et fiable lorsque les options câblées sont impossibles à déployer ou nécessitent une sauvegarde. Cela est essentiel pour utiliser une large gamme d’applications tout en assurant le degré de sécurité le plus élevé afin de protéger l’intégrité de services critiques. Réduisez le coût des temps d’arrêt et des appels de service, et mettez en ligne plus rapidement les sites distribués. Grâce à la prise en charge des données, SMS, de la voix et de la vidéo, un IRG5410 peut être intégré dans toute infrastructure de réseau d’entreprise, que ce soit dans le cloud, dans un bâtiment, sur un site industriel ou à un emplacement mobile.
Routeur LTE IRG5410

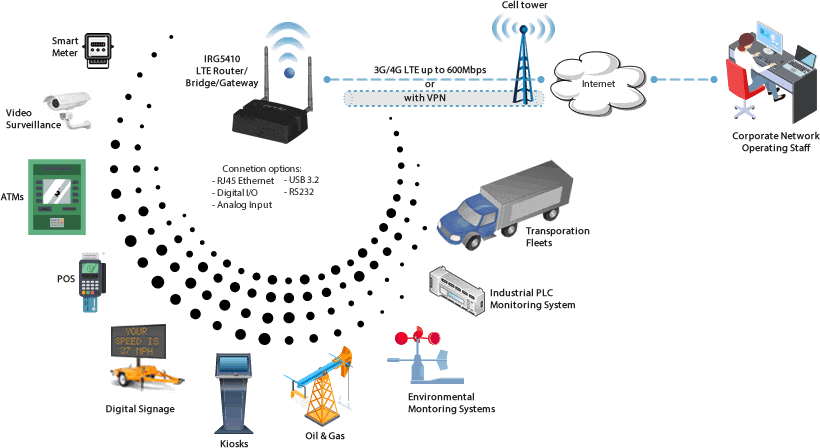

- Contrôleurs de bâtiment et automatisation de processus, Internet des objets (IdO)
- Équipements de réseau électrique intelligent (compteurs, commutateurs, contrôleurs), contrôleurs d’infrastructure Telco
- SCADA, systèmes de gestion de distribution, enregistreurs de données à distance, débitmètres, équipements de télédétection

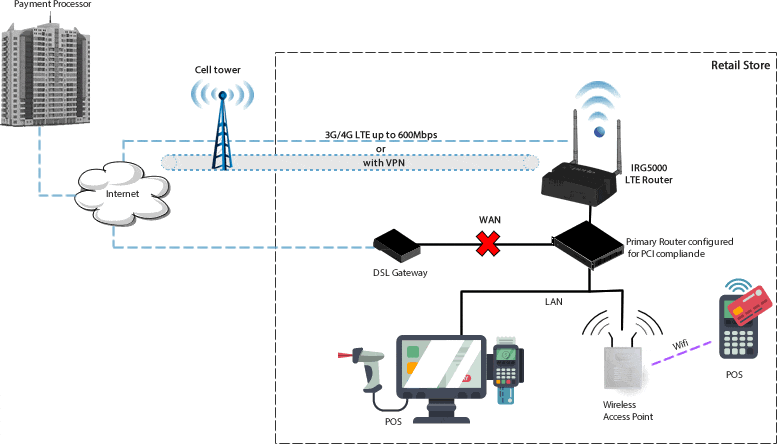

- Signalisation numérique, guichets automatiques, points de vente, kiosques, boutiques éphémères
- Vidéosurveillance, points d’accès mobiles
- Gestion de flotte, suivi de localisation GPS/GNSS, taxis, véhicules de service public, mise en réseau de véhicules (VAN)
- Systèmes de transit, bus, métros, trains
Fonctionnement cellulaire certifié dans le monde entier en 4G LTE, DC-HSPA+, HSPA+, HSPA, et UMTS (WCDMA)
Les Routeurs et Passerelles IRG5410 de Perle proposent deux options cellulaires afin d’assurer la prise en charge des bandes principales de votre opérateur dans les zones de déploiement :
- IRG5410+: LTE-A PRO CAT12. Vitesses de 600 Mbps en liaison descendante et 150 Mbps en liaison ascendante. Prise en charge de 24 bandes LTE et 9 bandes UMTS/WCDMA
- IRG5410: LTE-A CAT6. Vitesses de 300 Mbps en liaison descendante et 50 Mbps en liaison ascendante. Prise en charge de 15 bandes LTE et 6 bandes UMTS/WCDMA
Routeurs Périphériques avec Capacités de Routage de Classe Entreprise
Perle ne facture aucun abonnement annuel ou frais de licence pour maintenir le fonctionnement, télécharger les mises à jour logicielles ou accéder aux fonctionnalités. Les routeurs IRG5410 possèdent toutes les fonctionnalités de routage que l’on trouve dans la plupart des routeurs d’entreprise avancés. La prise en charge du routage de nombreux protocoles signifie qu’ils peuvent être facilement déployés dans des structures de réseau hiérarchiques ou de vastes réseaux maillés. Une UC rapide et beaucoup de mémoire assurent au routeur la possibilité de traiter une charge de travail lourde et constante tout au long de la journée.
- RIP, RIPv2, RIPng, OSPFv1/2/3, BGP-4, VRRP
- En cas de peering BGP avec plusieurs FAI, l’IRG5410 offre des performances de routage de qualité opérateur capables de traiter l’intégralité de la table de routage Internet
- IPv4 et IPv6
- OpenVPN & IPSec VPN
- DHCP et DHCPv6

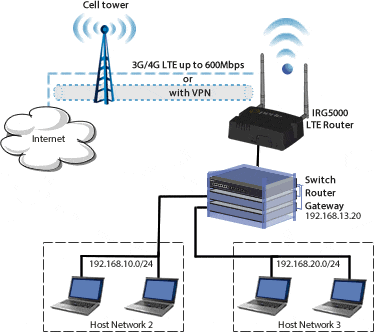

- IP Passthrough pour les déploiements ayant besoin que le routeur fonctionne en mode passerelle ou pont
- Routage entre n’importe quelles interfaces (LTE, WLAN, Ethernet, USB ou RS232 série)
- Réduction du trafic réseau indésirable par création de domaines de collision et/ou de diffusion
Pare-feu intégré avec politique basée sur des zones
Le pare-feu intégré de l’IRG5410 offre des politiques intuitives pour les routeurs à interfaces multiples afin de protéger les réseaux internes de tout accès non autorisé de la part d’utilisateurs à partir d’un réseau externe. Le pare-feu protège aussi les réseaux internes les uns des autres, par exemple en séparant le réseau des ressources humaines de celui des utilisateurs. Si des ressources d’un réseau doivent être mises à la disposition d’un utilisateur externe, comme un serveur Web ou FTP, elles peuvent être placées sur un réseau séparé situé derrière le pare-feu, dans une zone démilitarisée (DMZ). Le pare-feu autorisera uniquement un accès limité à la DMZ, mais étant donné que la DMZ n’inclut que les serveurs publics, les attaques qui s’y produisent n’affecteront pas le réseau interne. Le pare-feu contrôle l’accès des utilisateurs internes aux réseaux externes (par exemple, l’accès à Internet), en autorisant seulement certaines adresses externes ou en exigeant une authentification ou une autorisation, ou encore en se coordonnant avec un serveur de filtrage des adresses URL externes. Une politique de refus total (liste noire) peut être utilisée pour interdire tout trafic entre des zones de sécurité du pare-feu jusqu’à ce qu’une politique explicite soit appliquée pour autoriser le trafic souhaité. Les ports du routeur sont affectés à des zones et des politiques d’inspection de pare-feu sont appliquées au trafic circulant entre les zones. Les politiques interzones du pare-feu offrent une flexibilité et une granularité considérables permettant l’application de politiques d’inspection de pare-feu différentes à un même port du routeur.
Accès haute disponibilité et Sécurité Accrue avec Authentification à Deux Facteurs
Avec de nombreuses sessions VPN simultanées et une authentification à deux facteurs, les routeurs IRG5410 de Perle assurent des communications sécurisées à de multiples systèmes back-end.
- La gestion de l’authentification à distance (RADIUS, TACACS+, LDAP) intègre des systèmes de qualité entreprise afin de contrôler l’accès aux dispositifs sur le terrain.
- Le contrôle CRC des images logicielles protège le processus de mise à niveau logicielle contre les logiciels malveillants et la corruption logicielle indésirable.
- OpenVPN à grande vitesse, sécurité IP (IPsec), chiffrement Triple Data Encryption Standard (3DES) et Advanced Encryption Standard (AES) pour la confidentialité des données sur Internet.
- La prévention des intrusions applique des politiques de sécurité dans les réseaux d’entreprises ou de prestataires de services importants.
- La solution de gestion centralisée basée sur le cloud de Perle réunit tout votre réseau et votre infrastructure informatique dans une seule application et vous fournit un accès et une visibilité fiables et sécurisés, en mode de fonctionnement normal comme en cas de défaillance critique du réseau. Évolutive et répondant aux besoins de tout type d’entreprise, la Gestion Centralisée sur le Cloud limite les erreurs humaines et garantit la répétabilité.
GPS / GNSS (système mondial de navigation par satellite) Inclus
GPS et GNSS (Galileo, Glonass et Beidou) sont inclus par défaut dans tous les routeurs et passerelles IRG5410. Cela permet le suivi de la localisation en temps réel des équipements distants. Vous profitez aussi de mises à jour de l’horloge réseau en temps réel dans le routeur ou tout équipement joint, pour une utilisation précise de l’horodatage dans les applications sensibles au temps.
Conception Dernier Cri Certifiée Pour une Vaste Gamme de Scénarios de Déploiement
Des composants et des fonctionnalités hautes performances permettent aux clients de profiter de vitesses de réseau haut débit tout en bénéficiant de services de données, voix et vidéo simultanés. Tous les routeurs IRG5410 présentent des temps moyens entre pannes (MTBF) élevés parce qu’ils sont développés avec des composants certifiés haut de gamme offrant une fiabilité supérieure et un fonctionnement sans interruption.

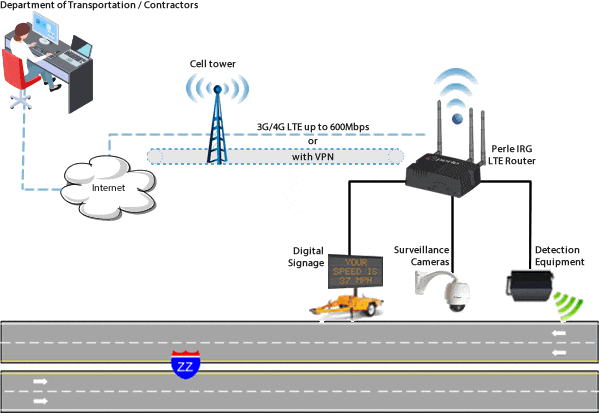

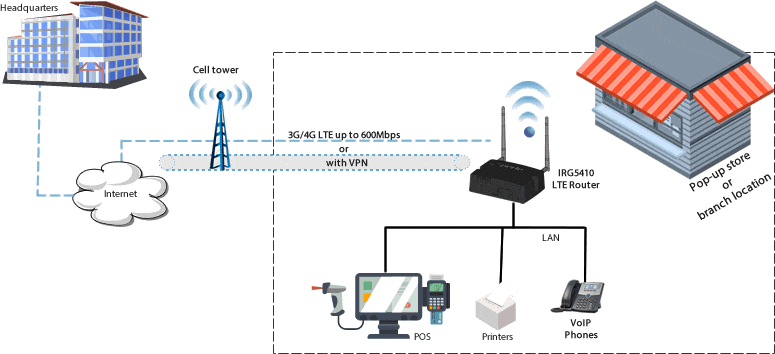

| Connectivité principale ou de secours | Perle est la seule société à offrir des routeurs de bordure LTE avec toutes les fonctions de qualité entreprise et les protocoles nécessaires pour obtenir un routeur LTE principal ou de secours. En cas de panne de la connexion au réseau principale pour quelque raison que ce soit, les routeurs IRG5410 de Perle offrent une connexion redondante économique toujours disponible. Le coût relativement faible du LTE pour la continuité des succursales se traduit par un retour sur investissement plus important et par une évolutivité sur de multiples sites. Pour le dire simplement, un routeur LTE IRG5410 assure une disponibilité maximale, une évolutivité économique et une simplicité de déploiement et de gestion adaptée à des ressources informatiques limitées. |
| Design compact et léger | Déploiement dans de nombreux environnements différents où l’espace, la dissipation thermique et la faible consommation d’énergie sont des facteurs critiques. Les supports de montage sur rail DIN ou au mur en option assurent une installation facile.  |
| Ultra Basse Consommation | Les routeurs IRG5410 sont conçus pour fonctionner sur des sources d’alimentation limitées en consommant moins de 1 Watt en mode inactif. Cela fait d’eux une solution idéale pour les applications solaires ou sur batterie. En outre, le mode veille peut être utilisé pour protéger les sources d’alimentation en faisant chuter la consommation jusqu’à 53 mW. Celui-ci peut être déclenché par minuterie, détection de basse tension ou I/O. Les routeurs IRG5410 fonctionnent aussi avec les infrastructures d’alimentation existantes dans les déploiements 2G/3G migrant vers LTE, éliminant ainsi le besoin d’investir dans des équipements de remplacement. |
| Certifications pour les environnements difficiles |
|

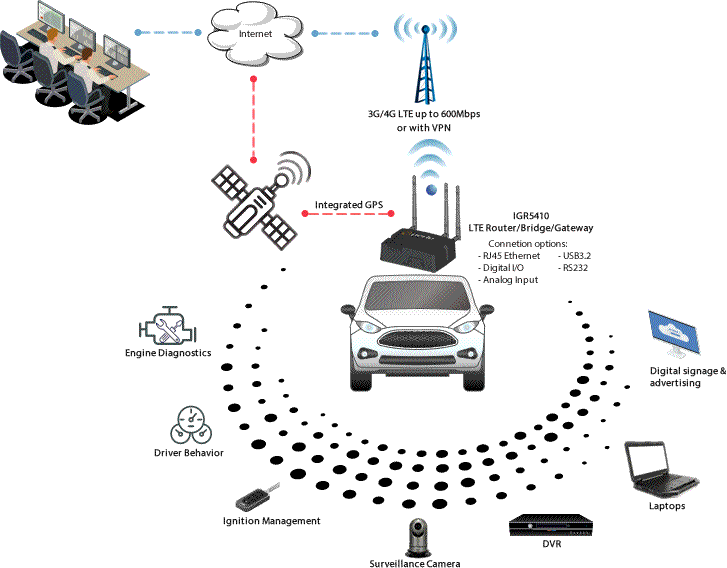

| Déploiement dans des véhicules |
|

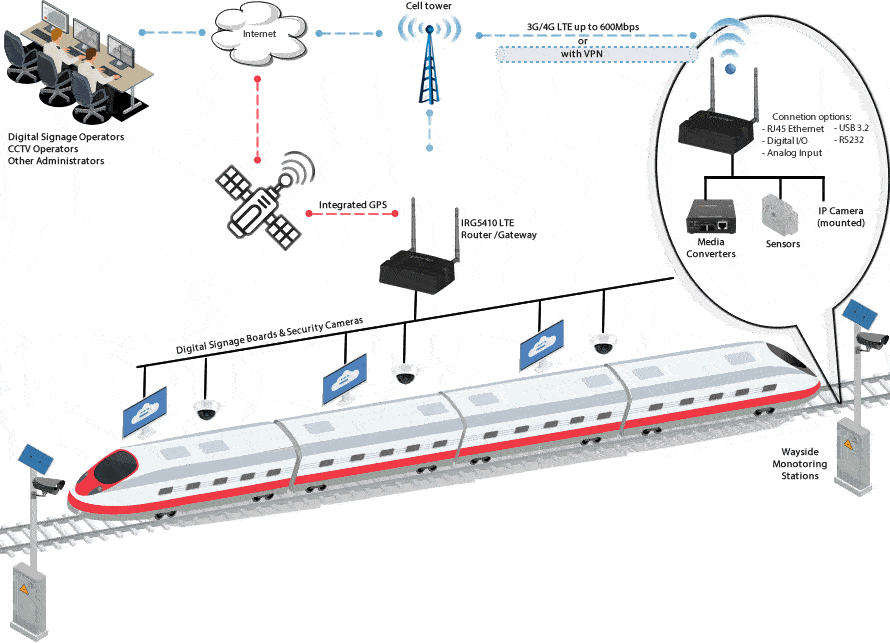

| Déploiement ferroviaire | Les Routeurs et Passerelles IRG5410 de Perle sont totalement approuvés et certifiés pour le déploiement d’applications destinées au matériel ferroviaire roulant. Ils sont parfaitement adaptés à une installation directe dans la cabine du train ou du métro, les environnements poussiéreux et humides des tunnels de métro ou les boîtiers situés le long des voies de chemin de fer.
|

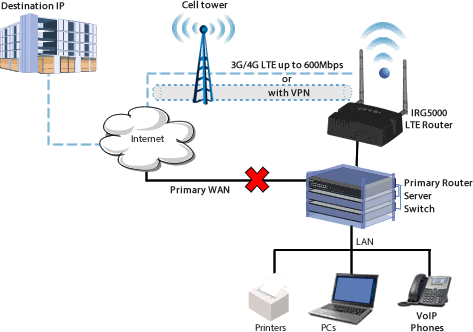

Solution de secours LTE double SIM pour une vraie continuité d’activité
Les Routeurs et Passerelles IRG5410 de Perle disposent d’emplacements SIM redondants afin d’assurer une connectivité réseau fiable et une prise en charge du multihébergement cellulaire pour des réseaux basés sur LTE et HSPA. Cela s’avère particulièrement utile :
- Lorsque le plafond de données contractuel de l’opérateur principal a été atteint, l’IRG5410 basculera automatiquement sur un plan de données de secours.
- Lorsque l’IRG5410 est déployé dans un environnement mobile, l’itinérance longue distance peut être activée et utilisée.
- En cas d’absence de couverture ou de défaillance du réseau de l’opérateur, l’IRG5410 basculera automatiquement sur un opérateur de secours.
Fonctions et Avantages Supplémentaires
| Connectivité WAN | LTE et Ethernet 10/100/1000 |
| Configuration Centralisée de la Gestion | Les Routeurs et Passerelles IRG5410 de Perle utilisent PerleView, un outil de configuration serveur basé sur le Web, qui simplifie le paramétrage et le déploiement. Les fonctionnalités de gestion centralisée donnent aux gestionnaires du réseau une visibilité et un contrôle sur les configurations réseau des sites distants. Les autres fonctionnalités de gestion de l’IRG5410 de Perle incluent :
|

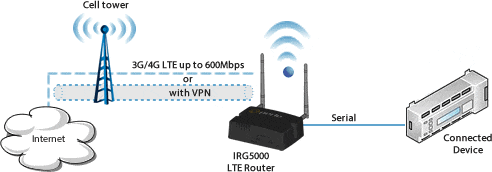

| Port série | Les routeurs IRG5410 de Perle sont dotés d’un serveur de périphériques sécurisé IOLAN intégré, pour des applications de connectivité série à IP (Ethernet/LTE) sûres. Cela en fait une solution idéale pour les applications qui nécessitent une gestion par console de périphériques distants, une capture de données ou une surveillance. Parmi les applications prises en charge, on peut citer :
|
Software Feature Set: IRG5410 Cellular LTE Routers
Toutes les caractéristiques et fonctionnalités sont incluses dans le prix de base du produit. Il n’y a aucun coût ou frais supplémentaires.
Functionality
Gateway (IP Passthrough Bridging), Switching, Routing
Routing / Switching Protocols
- IPv4/IPv6
- Static Routing
- RIP/RIPNg
- NAT
- OSPFv3
- BGP-4
- IPv6 Encapsulations (GRE, 6in4)
- VRRP
- Port Routing
- STP
- MSTP
- PPPoE V6
- LLDP
IP Applications
- DDNS, DNS Proxy / Spoofing, relay, client, Opt. 82
- NTP & SNTP (versions 1, 2, 3, 4) with support from GPS, GNSS & Network Carrier timing
- DHCP / DHCPv6 server & BOOTP for automated network-based setup
VLAN & VPN

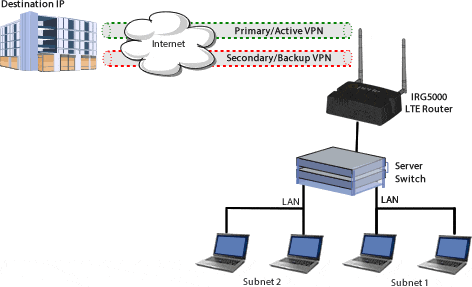

VLAN, IPSec, OpenVPN, VPN Failover (16 concurrent VPN tunnels)
GPS & GNSS Reports
GPS for tracking equipment over RS232, USB, and Ethernet
NMEA 0183 v3.0, TAIP, CSV
LTE Applications
Private LTE / CBRS - ability to select a specific band for LTE connection
Firewall & Security
- Built in Zone-Based Policy Firewall
- Access Control Lists (list & ranges & time)
- Filter based on MAC Address, IP, Port, Protocol, User
- AAA, LDAP, Radius, TACACS+
- 802.1x
- Layer 2 MAC address filtering
- Certificate Support (X.509)

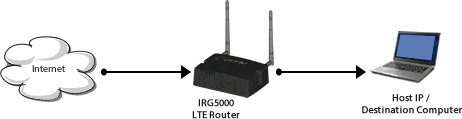

- Port Forwarding
- BGP Communities
Security Features
- Security via remote authentication (LDAP, Radius and TACACS+)
- Trusted host filtering (IP filtering), allowing only those hosts that have been configured in the host table access to the router.
- Idle LTE port timers, which close a connection that has not been active for a specified period of time
- Ability to disable services (for example, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) for additional security
- Ability to individually disable network services that won’t be used by the SSH client/server connections (SSH 1 and SSH 2)
- Logging via syslog
- Ability to disable Ping responses
- Ability to setup Access Lists (ACL’s) to restrict traffic
- Ability to set up firewalls to restrict incoming and outgoing packets
- SSH client/server connections (SSH 1 and SSH 2)
- SSL/TLS client/server data encryption (TLSv1/1.1/1.2 and SSLv2)
- Ability to setup Virtual Private Networks (VPNs)
- Wireless cellular security using PAP or CHAP authentication
- Dynamic DNS with DYNDNS.org
- Domain Name Server (DNS) support
- Email alert notification
- SSH connections (supported ciphers are Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour and ChaCha20-Poly1305)
- SSL/TLS connections
- RIP authentication (via password or MD5)
- OSPF
- 2F Authentication
- Management Access Control
- SNMPv3
- DMZ
- FIPS 140-2
- Secure HTTP/HTTPS/FTP/Telnet Authentication Proxy

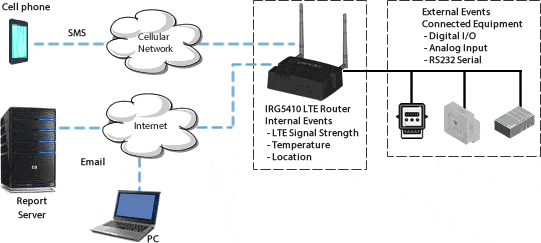

Logging, Reporting & Alerts
- Sys Log
- Event Type
- Report Type
- Alerts & Monitoring
- Triggers Status Screen Report
- Data Usage
- Diagnostic
Management
- PerleVIEW Management, WEB (HTTP/HTTPS), SNMPv1/v2/v3, RESTful API, SMS Control, Load Balancing, CLI/Piping, Login Banner, E-mail, Ping, Telnet, FTP, Connection on Demand
- Network Assist: This Windows-based desktop application helps busy IT managers configure and monitor the status of deployed Perle devices.
- Automatic check for software updates.
- Software updates available over FTP, HTTP, HTTPS, SCP, SFTP, and TFTP
Perle's OCI Containers are based on the Docker platform and add native Docker capabilities to all IRG Routers. It supports public and private container registries such as Docker Hub, Amazon ECR, Opencontainers, GitHub, BuildKit, Podman, and Buildah. Perle IRG Routers provide the ideal framework to provision, manage, and run any application or container found, or built, in these registries.
- Run all OCI Container types:
- Runtime Specification (runtime-spec),
- Image Specification (image-spec)
- Distribution Specification (distribution-spec)
- Multiple OCI Containers can run simultaneously
- OCI Containers can be accessed on private and public registries
Power Management (General)
Power Processor Saving Mode – this feature optimizes idle power consumption, saving energy by reducing performance where possible.
Power Saving Features including:- LED power saving mode
- Smart Standby Mode
- Power saving strategies such as turning off unused interfaces (USB, Serial, Ethernet)
- Turning off GPS and adjusting the Ethernet rate
Operating Power Modes
- Standard – When power is applied to the router, it will power up. All inputs are ignored (from a power up and Smart Standby perspective). This is the default.
- Smart Standby Mode – you can configure a combination of one or two user defined conditions to determine when the router is powered up and when it goes into Smart Standby Mode.
Power Management (Ignition Sense)
Configurable time delay for shutdown / start based on vehicle ignition status
Low Voltage Standby function to prevent battery drain
Operating Power Mode (Ignition mode) – this mode monitors the ignition input and goes in and out of Smart Standby based on the voltage of the ignition input. When the voltage on the ignition input goes below a user pre-defined threshold, the router will be powered down into Smart Standby Mode. When the voltage on the ignition input goes above the Perle Wireless LTE Router pre-defined value the power will be restored. You can configure a combination of inputs and schedule to control Smart Standby Mode.
GPIO Capabilities
One GPIO configurable as high side pull-up / dry contact, analog input, digital input, low side current sink output, digital output/open drain, or Pulse Counter
One GPIO configurable as Vehicle ignition sense or analog input
Serial Port Capabilities
Access: connect directly using Telnet / SSH
Terminal Server: Telnet, SSH v1 and v2, Rlogin, Auto session login, LPD, RCP printer
Serial to Ethernet: Tunnel raw serial data across Ethernet - clear or encrypted, RAW serial data over TCP/IP/UDP, packetized data, virtual modem, TruePort com/tty redirector, TrueSerial packet technology, RFC2217 transport & RS232 control signals
Industrial Protocols Encapsulations: ModBus, DNP3 and IEC-870-5-101, ModBus TCP Gateway
Remote Access: PPP, PAP/CHAP, SLIP
Hardware Specifications: IRG5410 Cellular LTE Routers
Les produits peuvent être achetés avec ou sans antenne et cordon d’alimentation. Toutes les fonctionnalités sont incluses dans le prix de base du produit. Les accessoires supplémentaires sont vendus séparément.
Cellular
LTE
IRG5410
LTE-A CAT6. 300Mbps downlink and 50Mbps uplink speeds
IRG5410+
LTE-A PRO CAT12. 600Mbps downlink and 150Mbps uplink speeds
Frequency Bands (4G / LTE)
IRG5410
4G/LTE Bands (15)
2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 700(B12), 700(B13), 800(B20), 1900(B25), 850(B26), 700(B29), 2300(B30), TDD B41
IRG5410+
4G/LTE Bands (24)
2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 1800(B9), 700(B12), 700(B13), 850(B18), 850(B19), 800(B20), 850(B26), 700(B28), 700(B29), 2300(B30), 1500(B32), TDD B41, TDD B42, TDD B43, TDD B46, CBRS B48, 1700(B66)
Data & SMS Operation over 4G LTE with fallback networks DC-HSPA+ / HSPA+ / HSPA / UMTS (WCDMA)
IRG5410
3G HSPA/HSPA+ Bands (6)
2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 900(B8)
IRG5410+
3G HSPA/HSPA+ Bands (9)
2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 800(B6), 900(B8), 1700(B9), 850(B19)
Public Safety Bands
IRG5410
Band 26
IRG5410+
Bands 26, 28
Cellular Antenna
- Frequency Range: 704-902-928-960/1427.9-1575.42/1710-2170/2400-2480-2690MHz
- Gain: 3 dBi
- Impedance: 50 ohm
- Voltage Standing Wave Ratio: <3.0 (typical)
- Radiation: Omni-Directional
- Connector: SMA Male (Swivel)
- Dimensions: 135.6 x 20.1 mm / 5.34 x 0.8 in
SIM
Dual Mini-SIM 15 x 25mm (or 2FF)
GPS / GNSS
GPS / GNSS
- Wide-band GNSS: 1559-1606 MHz
- GPS: 1575.42 MHz / GLONASS: 1602 MHz / BeiDou: 1561.098 MHz / Galileo: 1575.42 MHz / QZSS: 1575.42 MHz
- Simultaneous tracking: Up to 30 channels
- Active GNSS antenna support
- Reports: NMEA 0183 V3.0, TAIP
GPS / GNSS Passive Antenna
- GNSS Applications: GPS, Glonass, Galileo, Beidou
- Frequency Range: 1561MHz~1606 MHz
- Gain: 4 dBi (typical)
- Impedance: 50 Ohm
- Voltage Standing Wave Ratio: 2.0 (typical)
- Polarization: RHCP
- SMA (M) straight
- Dimensions: 41.9 x 47.3 x 16.3 mm / 1.65 x 1.86 x 0.64 in
- RG-174 Cable Lenght: 5 m / 16.4 ft
10/100/1000 Mbps Ethernet RJ45 Copper
Ports
1 x 10/100/1000 Mbps Ethernet RJ45 Copper
Speed
Software selectable 10/100/1000 Ethernet
Auto Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic
Standards
IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.3x for Flow Control
Processing Type
Store and Forward
MAC Address Table Size
8K
VLAN ID range
1 to 4000
USB
USB-C
- 1 x USB 3.2 Type-C with a transfer rate up to 5Gbps
- Console Port or Ethernet over USB
Serial
RS232 Serial
- 1 x RS232 DB9 female connector
- Serial Port Speeds: 300bps to 230Kbps with customizable baud rate support
- Data Bits: 5,6,7,8-bit protocol support
- Parity: Odd, Even, Mark, Space, None
- Flow Control: Hardware, Software, Both, None
- Serial Port Protection: 15Kv Electrostatic Discharge Protection ( ESD )
- Processing Type - Store and Forward
Power and Auxillary Connectors
One GPIO Input
- Digital Input & Pulse Counting VDC: 0 for ≤ 1V, 1 for ≥ 2.7V
- Dry Contact Max Current range: min 0.6mA @ 7V and max 3.5mA @ 36V
- Current Sink Output: 0.5A @ 12v
Ignition Sense
Analog Input: 0.5V to 36V
Platform Specifications
Microprocessor
Dual Core ARM 1.2GHz
RAM
1GB DDR4
Flash
4GB MMC
LED Indicators
- Power: indicates power status
- Serial: indicates serial RS232 connection status and Tx data
- WWAN: indicates Wireless Wide Area Network status
- GNSS: indicates Global Navigation Systems for GPS, Galileo, Glonas and Beidou status
- VPN: indicates VPN presence (for Router Models: IRG5520x & IRG5540x only)
- Internet: indicates Internet connectivity
Environmental Specifications
- Operating Temperature: -40°C to 70°C / -40°F to 158°F
- Storage Temperature: -40°C to 85°C / -40°F to 185°F
- Operating Humidity: 0% to 95% non-condensing
- Storage Humidity: 0% to 95% non-condensing
- Operating Altitude: 3048 m / 10,000 ft
- Cooling: EN 60068-2-1
- Dry heat: EN 60068-2-2
- Damp: EN 60068-2-30
- MTBF: > 287,215 hours ((Calculation model based on MIL-HDBK-217-FN2 @ 30°C/86°F))
- Heat Output (BTU/HR)
Enclosure
Die Cast Aluminium
Mounting
- Desktop, Panel, or wall mount
- DIN Rail attachement bracket is optional.
- (Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175 vertically or horizontally)
Ingress Protection Rating
IP54
Power
Power/Current Consumption Typical Use (connected/with Activity)
IRG5410
Standby (no activity / all ports shutdown): 3.9mA / 46.8mW
Idle Mode (connected/no Activity): 0.23A / 2.70W
Typical Use (connected/with Activity): 0.24A / 2.88W
IRG5410+
Standby (no activity / all ports shutdown): 3.9mA / 46.8mW
Idle Mode (connected/no Activity): 0.25A / 2.94W
Typical Use (connected/with Activity): 0.28A / 3.30W
Note: up to 0.05A / 0.6W more in power savings can be achieved through shutting down the USB port, LEDs, GPS, as well as turning down router processor speed
Power Input
12/24 VDC Nominal (7 to 36 VDC Range)
Ignition Sense
VDC voltage variation with On/Off and timer
External Power Supply (optional)
110 / 220 VAC Power supply with support for EU, US/CND, UK, AUS
Power Connector
Power Line Protection
Surge: 8KV (EN61000-4-5 common mode), 2KV (EN61000-4-5 differential and common modes)
Reverse polarity protection
YES
Vehicle Transient voltage protection
Built-in protection against voltage transient including 5 VDC engine cranking and +200 VDC load dump
Weight & Dimensions
Product Weight & Dimensions
Weight: 0.35kg / 0.77lbs
Dimensions: 120 x 85 x 34 mm / 4.72 x 3.34 x 1.33 in
Shipping Weight & Dimensions
Weight (with Antenna):0.78kg / 1.72lbs
Weight (without Antenna): 0.55kg / 1.21lbs
Dimensions: 270 x 170 x 70 mm / 10.63 x 6.70 x 2.75 in
Regulatory Approvals
Shock & Vibration
SAE J1455 (Vibration: Section 4.10.4.1 and 4.10.4.2 Cab Mount, Shock: Section 4.11.3.4 Operational Shock)
MIL-STD-810G (Shock: test method 516.6. Operational Vibration: test method 514.6)
EN 61373 (Shock, Vibration long-life / functional-random)
Hazloc
IECEx/IECx, ATEX/Ex Class 1 Zone 2, Directive 2014/34/EU
ANSI/ISA 12.12.01, Class 1 Division 2 Groups A-D, ISA 12.12.01-2015
Vehicle Usage
E-Mark (UN ECE Regulation 10.04, ISO 7637-2:2011 and ISO 16750-2:2012 )
Velocity
< 100m/s
Railway
- EN 50155: 2017 Clause 4.3.6
- EN 50121-1: 2017
- EN 50121-3-2: 2016
- EN 50121-4: 2016
- IEC 60571:2012 For Clause 12.2.8 & 12.2.9
- IEC 62236-1: 2018
- IEC 62236-3-2: 2008
- IEC 62236-4: 2018
Emissions
- FCC 47 Part 15 Subpart B, Class B
- ICES-003 Issue 6 Class B (Canada)
- FCC Part 15.247 Subpart C ( 2.4 Ghz)
- FCC Part 15.407 Subpart E ( 5 Ghz)
- ANSI C63.4 Class B (Radio-Noise Emissions from Low-Voltage Electrical and Electronic Equipment in the Range of 9 kHz to 40 GHz)
- EN61000-3-2: 2014 (Limits for Harmonic Current Emissions)
- EN61000-3-3: 2013 (Limits of Voltage Fluctuations and Flicker)
- CISPR 32:2015/EN 55032:2015 Class B (Electromagnetic compatibility of multimedia equipment - Emission requirements)
Immunity
- CISPR 25:2016/EN55025: (Vehicles, boats and internal combustion engines - RDC)
- CISPR 35:2016/EN 55035:2017 (IR)
- EN 61000-4-2:2009 (ESD)
+/-2 kV, +/-4 kV, +/-6 kV, +/-8 kV (Contact)
+/-15 kV (Air)
Operating mode: powered on - EN 61000-4-3: 2006 + A1:2007 + A2:2010(RS)
- EN 61000-4-4:2012 (EFT) 2 KV (Criteria A)
- EN 61000-4-5:2014+AMD1:2017 (Surge) 2KV (line to earth), 1.5KV (line to line)
- EN 61000-4-6: 2013 (CS)
- EN 61000-4-8: 2009 (PFMF)
- EN 61000-4-9: 2016 (PMF)
- EN 61000-4-11: 2004 + A1:2017
- EN 61000-4-16
- EN 61000-6-4: 2007 + A1: 2011
- ISO 7637-2:2004
Safety
- UL/IEC 61010-1
- UL/IEC 61010-2
- UL/EN/IEC 62368-1 (previously 60950-1)
- CAN/CSA C22.2 No. 62368-1
Cellular / WWAN Radio Standards
- EN 300 328 (V2.1.1:2019), ETSI EN 300 328 V2.1.1 (2016-11) (Electromagnetic compatibility)
- EN 301 893 (V1.8.1:2015), ETSI EN 301 893 V2.1.1 (2017-05) (Radiated spurious emissions)
- EN 301 489-1 (V2.1.1:2017-02), ETSI EN 301 489-1 V2.1.1 (2017-02)
- EN 301 489-17 (V3.2.0:2017-03), ETSI EN 301 489-17 V3.1.1 (2017-02)
- EN 301 489-19 (V2.1.1:2019)
- EN 301 908-1 v11.1.7:2018-12, ETSI EN 301 908-1 V7.1.1 (2015-03) (Radiated emissions RF control and monitoring)
- EN 301 908-2 v11.1.2:2017-08, ETSI EN 301 908-2 V11.1.2 (2017-08) (RF conducted)
- EN 301 908-13 v11.1.2:2017-07, ETSI EN 301 908-13 V11.1.2 (2017-07) (RF Conducted)
- EN 62311:2019, IEC 62311 Ed. 1.0 b:2007 (Human exposure restrictions for radio frequency electromagnetic fields)
Cellular/Telecom Regulatory Approvals
FCC/ICES, RED, PTCRB/CTIA, CE
Carrier Certifications
Environmental Specifications
Reach, RoHS3, and WEEE Compliant
Other
ECCN
5A992
HTSUS Number
8517.62.0020
Warranty
2 Years
Application Diagrams
M2M / IoT LTE Connectivity
Perle IRG5410 LTE Routers offer always-on M2M connectivity that is secure, reliable, cost-effective, and easy to deploy. Featuring an industrial-grade ruggedized housing, Perle IRG5410 Routers are a versatile and compact solution that provides 2G/3G/4G LTE connectivity with built-in GPS capabilities. Perle IRG5410 Routers are ideal for solving wireless connectivity challenges in a variety of vertical markets including video surveillance, digital signage, home security, oil and gas exploration, kiosks, fleet management, smart grid, vehicle diagnostics, telematics and many more.
LTE Failover & Out of Band Management with "Four-Nines" (99.99%Up-time)
When the wired link is down, network access can be maintained with automatic failover to LTE. There are several ways to determine with the Primary WAN is down. One example, is to use the Health Monitoring function where IRG5000 will ping a destination IP through the primary route. If there is no response, the IRG5000 router will initiate a direct connection using the back-up LTE route. The relatively low cost of LTE for business continuity means a greater return on investment and scalability for multiple locations that have limited IT resources. By deploying Perle IRG5000 LTE Routers, businesses will have on-demand network connectivity that is quick to deploy, simple to manage, and ensures maximum uptime.
Primary Router Deployments
For pop-up stores or branch locations with limited IT resources, the IRG5410 Routers are an easy to deploy solution. This single box will function as an LTE Router and single port 10/100/1000 Ethernet Switch. IPv4 and IPv6 is supported on both the WAN and LAN sides.
PCI Compliant LTE Failover
The credit card industry requires retailers to comply with Payment Card Industry (PCI) standard to maintain a secure environment when processing payment card transactions. For these transactions, a Perle IRG5000 Router acts as a wireless data conduit (Gateway) for routers and POS (point-of-sale-terminals) that have been configured for PCI compliance. The USBnet is on a different subnet from the point-of-sale-terminal. All security protocols must be established from the point-of-sale terminal to the payment processor. Payment card terminals must be on a dedicated LAN or VLAN. The Perle IRG5000 Router configured on gateway mode must be connected to a router that is configured for PCI compliance.
Vehicle Area Networks (VANs)
With GPS and GNSS (Galileo, Glonass, and Beidou) included by default, an IRG5410 LTE Router serves as the main connectivity hub in creating a VAN. This enables real-time location tracking of remote assets. In addition, real-time network clock updates for the router, or any attached equipment, ensures accurate time-stamp usage in time-sensitive applications. In-vehicle telemetry, sensors, surveillance cameras, and other devices are connected to transmit data to the cloud or headquarters over LTE. With the ability to establish and maintain cellular tower connectivity at up to 100 meters per second (360km/224mi per hour), the IRG5410 provides reliable LTE access in any moving vehicle application. Ignition Power Management can be used to schedule a delayed shutdown or start-up of the IRG5410 based on the vehicle ignition status to ensure all data is safely transmitted. Dual SIM slots to ensure reliable network connectivity when the IRG5410 needs to automatically switch over to a back-up data plan or carrier because the primary carrier contract data cap has been exceeded, there is a lack of coverage or carrier network failure, or long-distance roaming is enabled and used.
Communications Gateway for Railway
IRG5410 Routers are compliant with railway regulations and have the operating temperature, vibration, and emission certifications required for installation on trains, light rail, subways, and trams. They are perfectly suited for installation directly in the train or subway cabin, the dusty and humid environments of metro tunnels or, the enclosures found alongside rail tracks. Central administration centers can monitor rail traffic, switching status, track conditions, weather conditions, and security data gathered by the sensors and other equipment located in wayside monitoring stations. Onboard, connecting security cameras, informational displays, and other equipment allows for a wide variety of operational tasks to be undertaken by the control staff. With the ability to establish and maintain cellular tower connectivity at up to 100 meters per second (360km/224mi per hour), the IRG5410 LTE Router is ideal for any rolling stock application.
Roadway Smart Work Zones (SWZ)
Intelligent Transportation Systems (ITS) and Smart Work Zones (SWZ) are used to monitor and improve roadway construction zones. An LTE Router enables the communication between the components of the system. Real-time information can be transmitted to Portable Changeable Message Signs (PCMS) to display traffic conditions, travel times, incident information, and advisory messages. Data can be collected from cameras and sensors near the work zone and sent to the central processing system.
Failover with Static Routing
Force specified traffic to use different routing rules to direct specified traffic from the IRG5000 Router, or a connected device, to a designated primary router. If the primary route fails, the specified traffic uses a backup route.
VPN Failover
With DPD and VPN Failover configured in the IRG5000 Router, two VPN tunnels are configured but only one is active at a time. If DPD detects that the destination is not responding through the Primary VPN, traffic is automatically switched to the Secondary/Backup VPN. The VPN Failover feature will continue to ping the destination through the primary tunnel and, if configured to do so, will automatically revert back to the primary once it's up again. Status fields can be viewed to see the current status of both VPNs.
Non-NATed Networks
The Perle IRG5000 Cellular Router can handle multiple non-NATed networks behind a connected router or switch.
VLAN Support
The Perle IRG5000 Router supports up to 4000 VLANs on its Ethernet ports. VLANs are logical groupings of network devices that share the same broadcast domain. All devices on the same VLAN can ping each other without routing. There is no routing between VLANs.
Port Forwarding
Any unsolicited data coming in on a defined Public Port is routed to the corresponding private port and IP of a host connected on the LAN.
SMS support
The IRG5000 Router accepts SMS commands for basic actions and status. The IRG5000 Cellular Router will send back an acknowledgement that the SMS command was received every time.
Event Reporting
The IRG5410 Router can be configured to generate reports, or initiate actions, based on specified events. These events can be generated internally, or externally by devices attached to the IRG5410 Serial RS232, analog inputs, or digital I/O.
Serial Gateway
The Serial Port on the IRG5000 Router can be used to establish Serial to IP communications. Connect PLCs, RTUs, Card Readers, or any device with a serial COM port and transmit data over LTE.
PPP / SLIP / DUN Support
The Perle IRG5000 supports Point-to-Point (PPP) to establish a connection to a host PC serial port. The IRG5000 supports Windows Dial-up Networking when PPP is enabled to establish a connection to a host PC serial port.
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
IRG5410 LTE Router with integrated: LTE-A (CAT6 300M / 50M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. Power supply included.
IRG5410 LTE Router with integrated: LTE-A (CAT6 300M / 50M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. GPIO Cable w/4 pin plug included.
IRG5410 LTE Router with integrated: LTE-A (CAT6 300M / 50M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. Power supply and LTE antennas included.
IRG5410 LTE Router with integrated: LTE-A (CAT6 300M / 50M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. GPIO Cable w/4 pin plug and LTE antennas included.
IRG5410+ LTE Router with integrated: LTE-A PRO (CAT12 600M / 150M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. Power supply included.
IRG5410+ LTE Router with integrated: LTE-A PRO (CAT12 600M / 150M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. GPIO Cable w/4 pin plug included.
IRG5410+ LTE Router with integrated: LTE-A PRO (CAT12 600M / 150M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. Power supply and LTE antenna included.
IRG5410+ LTE Router with integrated: LTE-A PRO (CAT12 600M / 150M), GPS/GNSS, 1 x 10/100/1000 RJ45 Ethernet, USB-C Port, RS232, GPIO, IGN (ignition sense pin), IP54 enclosure. GPIO Cable w/4 pin plug and LTE antenna included.
Accessoires associés
Image accessoire
La description
Identifiant de l'accessoire
Universal DIN Rail Router Mount. The router can be attached either on the side or flat on the bottom.
2 x LTE Antenna with SMA direct attach connector for IRG5000 router product line.
1 x GPS/GNSS (GPS, Galileo, Glonass, Beidou) Passive Antenna with 5m / 16ft cable SMA connector for IRG5000 router product line
1 x PSU 12 VDC / 2 A with 4 pin Molex connector, 1.8m / 6ft cable and NA wall plug for IRG5500 & IRG5400 router product lines.
1 x PSU 12 VDC / 2 A with 4 pin Molex connector, 1.8m / 6ft cable and Euro wall plug for IRG5500 & IRG5400 router product lines.
1 x PSU 12 VDC / 2 A with 4 pin Molex connector, 1.8m / 6ft cable and UK wall plug for IRG5500 & IRG5400 router product lines.
1 x PSU 12 VDC / 2 A with 4 pin Molex connector, 1.8m / 6ft cable and AUS wall plug for IRG5500 & IRG5400 router product lines.
1 x pigtail cable with 4 pin Molex connector, 3m / 10ft for IRG5500 & IRG5400 router product lines for GPIO and DC power
