Routeurs LTE Cellulaires IRG5140+

Routeur Périphérique Cellulaire de Classe Entreprise

Routeurs LTE IRG5140

Routeurs Cellulaires LTE IRG5140

Routeurs LTE IRG5140
Demander un Devis
  • Routeur LTE pour connectivité principale ou de secours
  • Gestion hors bande pour dépannage à distance
  • LTE-A Pro pour des vitesses 10 x plus rapides en liaison descendante et 3 x plus rapides en liaison ascendante
  • Hébergement Cloud -- Déployez et gérez votre réseau à partir du cloud
  • 4 ports 10/100/1000 Ethernet
  • Connectivité réseau via LTE, Ethernet et USB 3.2
  • Suite de fonctionnalités avancées sans frais annuels
  • Fiche Produit
  • Fonctions
  • Spécifications
  • Schémas
  • Documentation
  • Commander

Le routeur IRG5140+ de Perle possède l’ensemble de caractéristiques, fonctionnalités et performances le plus complet pour fournir une connectivité principale ou de secours aux infrastructures et équipements distants. Ce routeur cellulaire monté sur rail DIN, robuste et hautes performances, avec emplacements SIM doubles, se déploie facilement sans besoin de formation grâce à son interface graphique intuitive sur le Web. Pour les scripts d'administration, des commandes CLI sont aussi disponibles.

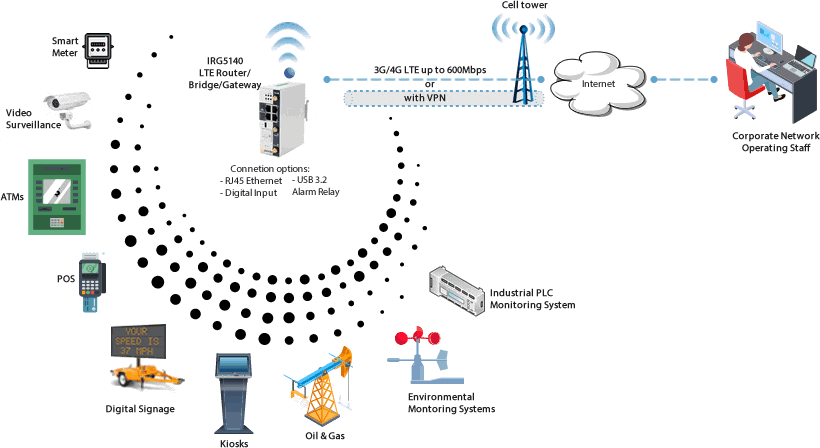

Le routeur LTE IRG5140+ fournit une connectivité réseau rapide et fiable lorsque les options câblées sont impossibles à déployer ou nécessitent une sauvegarde. Cela est essentiel pour utiliser une large gamme d’applications tout en assurant le degré de sécurité le plus élevé afin de protéger l’intégrité de services critiques. Réduisez le coût des temps d’arrêt et des appels de service, et mettez en ligne plus rapidement les sites distribués. Grâce à la prise en charge des données, SMS, de la voix et de la vidéo, l’IRG5140+ peut être intégré dans toute infrastructure de réseau d’entreprise, que ce soit dans le cloud, dans un bâtiment, sur un site industriel ou à un emplacement mobile.

  • Contrôleurs de bâtiment et automatisation de processus, Internet des objets (IdO)
  • Équipements de réseau électrique intelligent (compteurs, commutateurs, contrôleurs), contrôleurs d’infrastructure Telco
  • SCADA, systèmes de gestion de distribution, enregistreurs de données à distance, débitmètres, équipements de télédétection
  • Signalisation numérique, guichets automatiques, points de vente, kiosques, boutiques éphémères
  • Vidéosurveillance, points d’accès mobiles
  • Gestion de flotte, suivi de localisation GPS/GNSS, taxis, véhicules de service public, mise en réseau de véhicules (VAN)
  • Systèmes de transit, bus, métros, trains

Fonctionnement cellulaire certifié dans le monde entier en 4G LTE, DC-HSPA+, HSPA+, HSPA, et UMTS (WCDMA)

Le routeur IRG5140+ de Perle est un LTE-A PRO CAT12 avec des vitesses de 600 Mbps en liaison descendante et 150 Mbps en liaison ascendante. 24 bandes LTE et 9 bandes UMTS/WCDMA sont prises en charge pour une compatibilité extensive avec les opérateurs.

Un Routeur Périphérique avec Capacités de Routage de Classe Entreprise

Perle ne facture aucun abonnement annuel ou frais de licence pour maintenir le fonctionnement, télécharger les mises à jour logicielles ou accéder aux fonctionnalités. Le routeur IRG5140+ possède toutes les fonctionnalités de routage que l’on trouve dans la plupart des routeurs d’entreprise avancés. La prise en charge du routage de nombreux protocoles signifie qu’il peut être facilement déployé dans des structures de réseau hiérarchiques ou de vastes réseaux maillés. Une UC rapide et beaucoup de mémoire assurent au routeur la possibilité de traiter une charge de travail lourde et constante tout au long de la journée.

No Annual Fees
  • RIP, RIPv2, RIPng, OSPFv1/2/3, BGP-4, VRRP
  • En cas de peering BGP avec plusieurs FAI, l’IRG5500 offre des performances de routage de qualité opérateur capables de traiter l’intégralité de la table de routage Internet
  • IPv4 et IPv6
  • OpenVPN et IPSec VPN
  • DHCP et DHCPv6
  • IP Passthrough pour les déploiements ayant besoin que le routeur fonctionne en mode passerelle ou pont

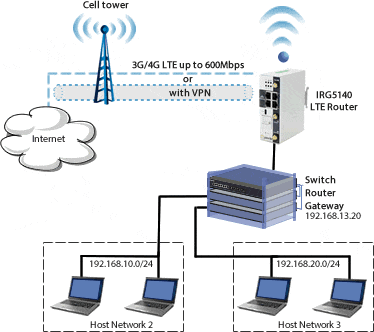

  • Routage entre n’importe quelles interfaces (LTE, WLAN, Ethernet, USB ou RS232 série)
  • Réduction du trafic réseau indésirable par création de domaines de collision et/ou de diffusion

Pare-feu intégré avec politique basée sur des zones

Le pare-feu intégré de l’IRG5140 offre des politiques intuitives pour les routeurs à interfaces multiples afin de protéger les réseaux internes de tout accès non autorisé de la part d’utilisateurs à partir d’un réseau externe. Le pare-feu protège aussi les réseaux internes les uns des autres, par exemple en séparant le réseau des ressources humaines de celui des utilisateurs. Si des ressources d’un réseau doivent être mises à la disposition d’un utilisateur externe, comme un serveur Web ou FTP, elles peuvent être placées sur un réseau séparé situé derrière le pare-feu, dans une zone démilitarisée (DMZ). Le pare-feu autorisera uniquement un accès limité à la DMZ, mais étant donné que la DMZ n’inclut que les serveurs publics, les attaques qui s’y produisent n’affecteront pas le réseau interne. Le pare-feu contrôle l’accès des utilisateurs internes aux réseaux externes (par exemple, l’accès à Internet), en autorisant seulement certaines adresses externes ou en exigeant une authentification ou une autorisation, ou encore en se coordonnant avec un serveur de filtrage des adresses URL externes. Une politique de refus total (liste noire) peut être utilisée pour interdire tout trafic entre des zones de sécurité du pare-feu jusqu’à ce qu’une politique explicite soit appliquée pour autoriser le trafic souhaité. Les ports du routeur sont affectés à des zones et des politiques d’inspection de pare-feu sont appliquées au trafic circulant entre les zones. Les politiques interzones du pare-feu offrent une flexibilité et une granularité considérables permettant l’application de politiques d’inspection de pare-feu différentes à un même port du routeur.

Accès haute disponibilité et Sécurité Accrue avec Authentification à Deux Facteurs

Avec de nombreuses sessions VPN simultanées et une authentification à deux facteurs, les routeurs IRG5140+ de Perle assurent des communications sécurisées à de multiples systèmes back-end.

  • La gestion de l’authentification à distance (RADIUS, TACACS+, LDAP) intègre des systèmes de qualité entreprise afin de contrôler l’accès aux dispositifs sur le terrain.
  • Le contrôle CRC des images logicielles protège le processus de mise à niveau logicielle contre les logiciels malveillants et la corruption logicielle indésirable.
  • OpenVPN à grande vitesse, sécurité IP (IPsec), chiffrement Triple Data Encryption Standard (3DES) et Advanced Encryption Standard (AES) pour la confidentialité des données sur Internet.
  • La prévention des intrusions applique des politiques de sécurité dans les réseaux d’entreprises ou de prestataires de services importants.
  • La solution de gestion centralisée basée sur le cloud de Perle réunit tout votre réseau et votre infrastructure informatique dans une seule application et vous fournit un accès et une visibilité fiables et sécurisés, en mode de fonctionnement normal comme en cas de défaillance critique du réseau. Évolutive et répondant aux besoins de tout type d’entreprise, la Gestion Centralisée sur le Cloud limite les erreurs humaines et garantit la répétabilité.
Cloud-based OOBM

GPS / GNSS (système mondial de navigation par satellite) Inclus

GPS et GNSS (Galileo, Glonass et Beidou) sont inclus par défaut dans tous les routeurs et passerelles IRG5140+. Cela permet le suivi de la localisation en temps réel des équipements distants. Vous profitez aussi de mises à jour de l’horloge réseau en temps réel dans le routeur ou tout équipement joint, pour une utilisation précise de l’horodatage dans les applications sensibles au temps.

Conception Dernier Cri Certifiée Pour une Vaste Gamme de Scénarios de Déploiement

Des composants et des fonctionnalités hautes performances permettent aux clients de profiter de vitesses de réseau haut débit tout en bénéficiant de services de données, voix et vidéo simultanés. Tous les routeurs IRG5140+ présentent des temps moyens entre pannes (MTBF) élevés parce qu’ils sont développés avec des composants certifiés haut de gamme offrant une fiabilité supérieure et un fonctionnement sans interruption.

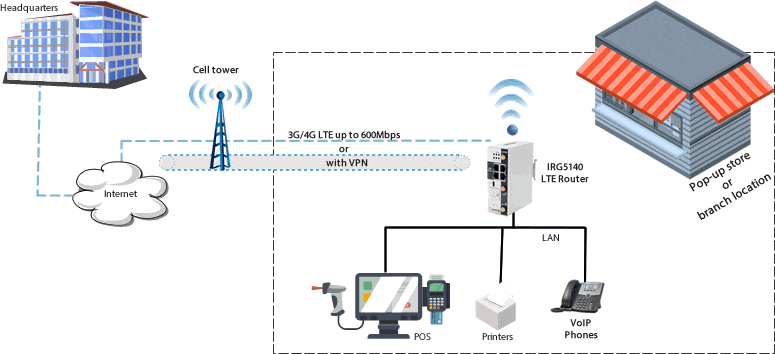

Connectivité principale ou de secours Perle est la seule société à offrir des routeurs de bordure LTE avec toutes les fonctions de qualité entreprise et les protocoles nécessaires pour obtenir un routeur LTE principal ou de secours. En cas de panne de la connexion au réseau principale pour quelque raison que ce soit, le routeur IRG5140+ de Perle offre une connexion redondante économique toujours disponible. Le coût relativement faible du LTE pour la continuité des succursales se traduit par un retour sur investissement plus important et par une évolutivité sur de multiples sites. Pour le dire simplement, un routeur LTE IRG5140 assure une disponibilité maximale, une évolutivité économique et une simplicité de déploiement et de gestion adaptée à des ressources informatiques limitées.
Design compact et léger Déploiement dans de nombreux environnements différents où l’espace, la dissipation thermique et la faible consommation d’énergie sont des facteurs critiques. Le support de montage sur rail DIN d’origine assure une installation facile.
Certifications pour les environnements difficiles
  • Boîtier métallique résistant à la corrosion avec indice de protection IP20
  • Résistance aux chocs et aux vibrations certifiée MIL-STD-810G, SAE J1455 et EN 61373
  • Certification Hazloc IECEx/IECx, ATEX, et ANSI/ISA Class 1 Div 2
  • Températures de fonctionnement de -40 °C à +70 °C

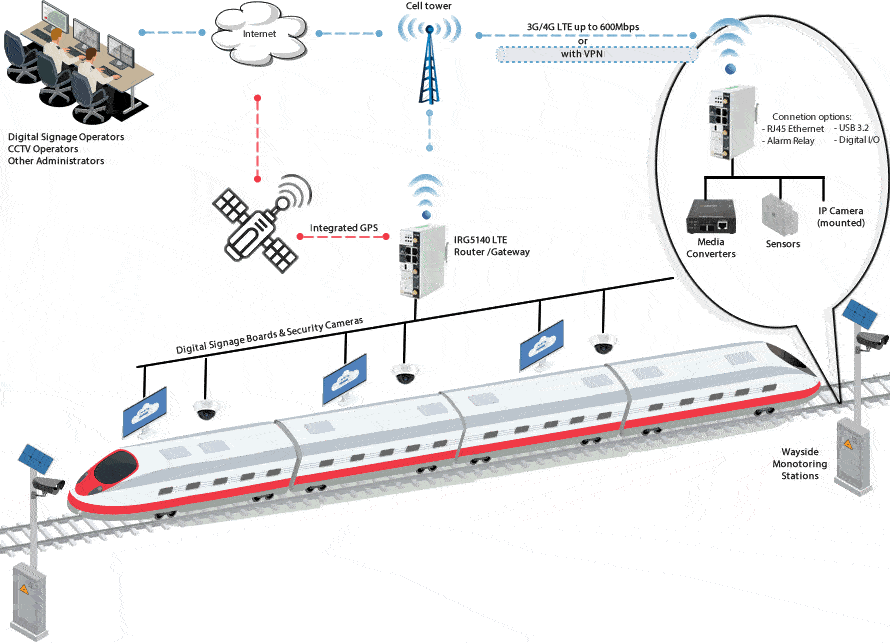

Déploiement ferroviaire

Le routeur IRG5140 de Perle est totalement approuvé et certifié pour le déploiement d’applications destinées au matériel ferroviaire roulant. Il est parfaitement adapté à une installation directe dans la cabine du train ou du métro ou les boîtiers situés le long des voies de chemin de fer.

  • Certifications européennes EN50155 et EN50121
  • Certifications internationales IEC60571 et IEC62236
  • La connectivité à des tours de téléphonie cellulaire peut être établie et maintenue jusqu’à 100 mètres par seconde (360 km/h)

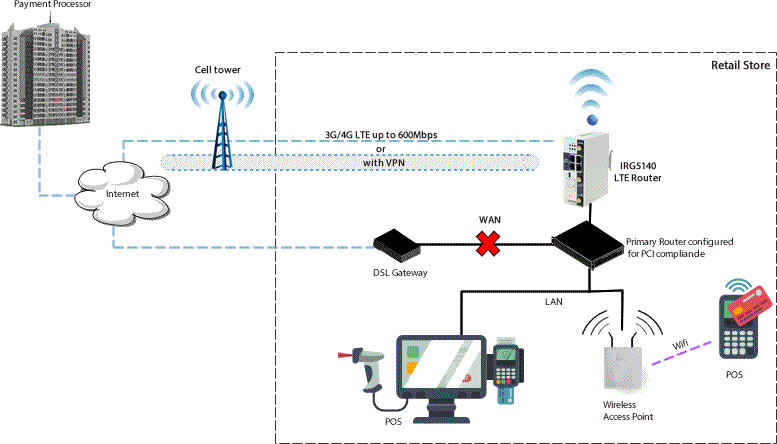

Solution de secours LTE double SIM pour une vraie continuité d’activité

Le routeur IRG5140+ de Perle dispose d’emplacements SIM redondants afin d’assurer une connectivité réseau fiable et une prise en charge du multihébergement cellulaire pour des réseaux basés sur LTE et HSPA. Cela s’avère particulièrement utile :

  • Lorsque le plafond de données contractuel de l’opérateur principal a été atteint, l’IRG5140 basculera automatiquement sur un plan de données de secours.
  • Lorsque l’IRG5140 est déployé dans un environnement mobile, l’itinérance longue distance peut être activée et utilisée.
  • En cas d’absence de couverture ou de défaillance du réseau de l’opérateur, l’IRG5140 basculera automatiquement sur un opérateur de secours.

Fonctions et Avantages Supplémentaires

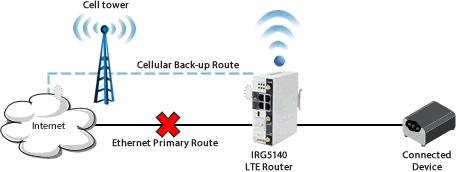

Connectivité WAN LTE et Ethernet 10/100/1000
Configuration Centralisée de la Gestion

Le routeur IRG5140+ utilise PerleView, un outil de configuration serveur basé sur le Web, qui simplifie le paramétrage et le déploiement. Les fonctionnalités de gestion centralisée donnent aux gestionnaires du réseau une visibilité et un contrôle sur les configurations réseau des sites distants. Les autres fonctionnalités de gestion de l’IRG5140 de Perle incluent :

  • Configuration rapide – Disponible lorsque le routeur est en configuration usine par défaut (initiale)
  • Gestionnaire Web – Disponible à l’aide d’un navigateur
  • CLI – Interface de ligne de commande
  • SNMP – À l’aide d’un système de gestion du réseau
  • Pas de frais de licence mensuels ou annuels permanents

Ensemble de caractéristiques logicielles : Routeurs LTE Cellulaires IRG5140

Toutes les caractéristiques et fonctionnalités sont incluses dans le prix de base du produit. Il n’y a aucun coût ou frais supplémentaires.

Functionality
Gateway (IP Passthrough Bridging), Switching, Routing
Routing / Switching Protocols
IPv4/IPv6, Static Routing, RIP/RIPNg, NAT, OSPFv3, BGP-4, IPv6 Encapsulations (GRE, 6in4), VRRP, Port Routing, STP, MSTP, PPPoE V6, LLDP
IP Applications
DDNS, DNS Proxy / Spoofing, relay, client, Opt. 82,
NTP & SNTP (versions 1, 2, 3, 4) with support from GPS, GNSS & Network Carrier timing
DHCP / DHCPv6 server & BOOTP for automated network-based setup
VLAN & VPN

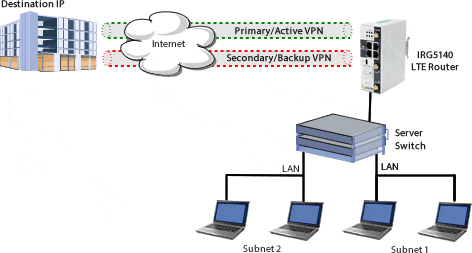

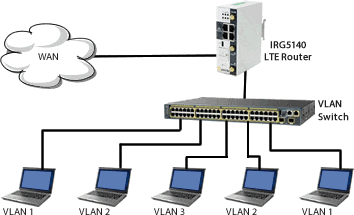

VLAN, IPSec, OpenVPN, VPN Failover (16 concurrent VPN tunnels)
GPS & GNSS Reports
GPS for tracking equipment over RS232, USB, and Ethernet
NMEA 0183 v3.0, TAIP, CSV
LTE Applications
Private LTE / CBRS - ability to select a specific band for LTE connection
Firewall & Security
Built in Zone-Based Policy Firewall
Access Control Lists (list & ranges & time)
Filter based on MAC Address, IP, Port, Protocol, User
AAA, LDAP, Radius, TACACS+
802.1x
Layer 2 MAC address filtering
Certificate Support (X.509)

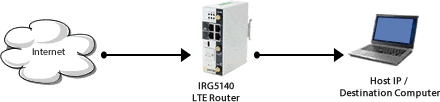

Port Forwarding
BGP Communities
Security Features
Security via remote authentication (LDAP, Radius and TACACS+)
Trusted host filtering (IP filtering), allowing only those hosts that have been configured in the host table access to the router.
Idle LTE port timers, which close a connection that has not been active for a specified period of time
Ability to disable services (for example, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) for additional security
Ability to individually disable network services that won’t be used by the SSH client/server connections (SSH 1 and SSH 2)
Logging via syslog
Ability to disable Ping responses
Ability to setup Access Lists (ACL’s) to restrict traffic
Ability to set up firewalls to restrict incoming and outgoing packets
SSH client/server connections (SSH 1 and SSH 2)
SSL/TLS client/server data encryption (TLSv1/1.1/1.2 and SSLv2)
Ability to setup Virtual Private Networks (VPNs)
Wireless cellular security using PAP or CHAP authentication
Dynamic DNS with DYNDNS.org
Domain Name Server (DNS) support
Email alert notification
SSH connections (supported ciphers are Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour and ChaCha20-Poly1305)
SSL/TLS connections
RIP authentication (via password or MD5)
OSPF
2F Authentication
Management Access Control
SNMPv3
DMZ
FIPS 140-2
Secure HTTP/HTTPS/FTP/Telnet Authentication Proxy

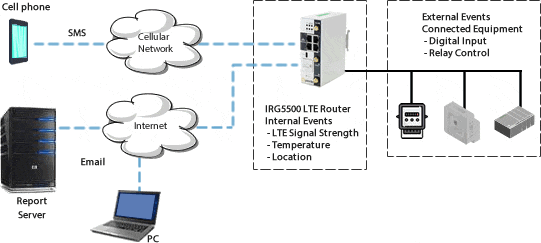

Logging, Reporting & Alerts
Sys Log, Event Type, Report Type, Alerts & Monitoring, Triggers Status Screen Report, Data Usage, Diagnostic
Management

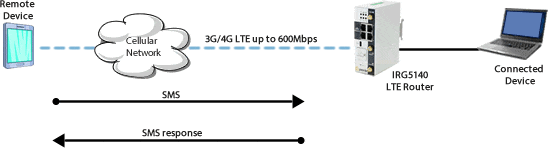

PerleVIEW Management, WEB (HTTP/HTTPS), SNMPv1/v2/v3, RESTful API, SMS Control, Load Balancing, CLI/Piping, Login Banner, E-mail, Ping, Telnet, FTP, Connection on Demand
Automatic check for software updates.
Software updates available over FTP, HTTP, HTTPS, SCP, SFTP, and TFTP
I/O Capabilities
One I/O configurable as digital input or Pulse Counter
One normally open (NO) relay contact

Spécifications matérielles : Routeurs LTE Cellulaires IRG5140

Les produits peuvent être achetés avec ou sans antenne et cordon d’alimentation. Toutes les fonctionnalités sont incluses dans le prix de base du produit. Les accessoires supplémentaires sont vendus séparément.

Cellular
LTE LTE-A PRO CAT12. 600Mbps downlink and 150Mbps uplink speeds

Frequency Bands

Data & SMS Operation over: 4G LTE with fallback networks DC-HSPA+ / HSPA+ / HSPA / UMTS (WCDMA)

4G/LTE Bands (24)
2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 1800(B9), 700(B12), 700(B13), 850(B18), 850(B19), 800(B20), 850(B26), 700(B28), 700(B29), 2300(B30), 1500(B32), TDD B41, TDD B42, TDD B43, TDD B46, CBRS B48, 1700(B66)

3G HSPA/HSPA+ Bands (9)
2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 800(B6), 900(B8), 1700(B9), 850(B19)

Public Safety Bands
Bands 26, 28

Cellular Antenna

Frequency Range: 704-902-928-960/1427.9-1575.42/1710-2170/2400-2480-2690MHz
Gain: 3 dBi
Impedance: 50 ohm
Voltage Standing Wave Ratio: <3.0 (typical)
Radiation: Omni-Directional
Connector: SMA Male (Swivel)
Dimensions: 135.6 x 20.1 mm / 5.34 x 0.8 in

SIM Dual Mini-SIM 15 x 25mm (or 2FF )
GPS / GNSS
GPS / GNSS

Wide-band GNSS: 1559-1606 MHz
GPS: 1575.42 MHz / GLONASS: 1602 MHz / BeiDou: 1561.098 MHz / Galileo: 1575.42 MHz / QZSS: 1575.42 MHz
Simultaneous tracking: Up to 30 channels
Active GNSS antenna support
Reports: NMEA 0183 V3.0, TAIP

GPS / GNSS Passive Antenna

GNSS Applications: GPS, Glonass, Galileo, Beidou
Frequency Range: 1561MHz~1606 MHz
Gain: 4 dBi (typical)
Impedance: 50 Ohm
Voltage Standing Wave Ratio: 2.0 (typical)
Polarization: RHCP
SMA (M) straight
Dimensions: 41.9 x 47.3 x 16.3 mm / 1.65 x 1.86 x 0.64 in
RG-174 Cable Lenght: 5 m / 16.4 ft

10/100/1000 Mbps Ethernet RJ45 Copper
Ports 4 x 10/100/1000 Ethernet RJ45 Copper
Speed Software selectable 10/100/1000 Ethernet, Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation 1.5Kv Magnetic
Standards IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.3x for Flow Control
Processing Type Store and Forward
MAC Address Table Size 8K
VLAN ID range 1 to 4000
USB
USB-C

1 x USB 3.2 Type-C with a transfer rate up to 5Gbps
Configurable for Ethernet over USB

Power Connector
Two Digital Inputs Type 3 isolated Digital Input & Pulse Counting VDC: 0 for ≤ 1V, 1 for ≥ 2.7V
One Alarm Relay Normally Open (NO) dry contact: 1A @ 24VDC
Platform Specifications
Microprocessor Dual Core ARM 1.2GHz
RAM 1GB DDR4
Flash 4GB MMC
LED Indicators Power 1: indicates power status
Power 2: indicates power status
WWAN: indicates Wireless Wide Area Network status
GNSS: indicates Global Navigation Systems for GPS, Galileo, Glonas and Beidou status
VPN: indicates VPN presence (for Router Models: IRG5520x & IRG5540x only)
Internet: indicates Internet connectivity
Environmental Specifications Operating Temperature: -40°C to 70°C / -40°F to 158°F
Storage Temperature: -40°C to 85°C / -40°F to 185°F
Operating Humidity: 0% to 95% non-condensing
Storage Humidity: 0% to 95% non-condensing
Operating Altitude: 3048 m / 10,000 ft
Cooling: EN 60068-2-1
Dry heat: EN 60068-2-2
Damp: EN 60068-2-30
MTBF: > 287,215 hours (Calculation model based on MIL-HDBK-217-FN2 @ 30°C/86°F)
Heat Output (BTU/HR)
Enclosure Aluminium
Mounting DIN Rail (Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175 vertically or horizontally)
Panel / wall mount attachement bracket is optional
Ingress Protection Rating IP20
Power
Power Input 12/24/48 VDC Nominal (9.6 to 60 VDC Range) Dual Input
Power Connector 8-Pin Removable Terminal Block:
  • 4-Pins for power
  • 4-Pins for Alarm Relay and Digital Input
IRG5140 Terminal Block

IRG5140 Terminal Block

IRG5140 Terminal Block
Power/Current Consumption Standby (no activity / all ports shutdown): 3.9mA / 46.8mW
Idle Mode (connected/no Activity): 0.30A / 3.620W
Typical Use (connected/with Activity): 0.33A / 3.98W
Power Line Protection Surge: 8KV (EN61000-4-5 common mode), 2KV (EN61000-4-5 differential and common modes)
Reverse polarity protection YES
Weight & Dimensions
Product Weight & Dimensions Weight: 0.38kg / 0.84lbs
Dimensions: 120 x 90 x 45 mm / 4.72 x 3.54 x 1.77 in
Shipping Weight & Dimensions Weight (with Antenna): 0.61kg / 1.35lbs
Weight (without Antenna): 0.58kg / 1.28lbs
Dimensions: 195 x 170 x 70 mm / 7.67 x 6.70 x 2.75 in
Regulatory Approvals
Shock & Vibration MIL-STD-810G (Shock: test method 516.6. Operational Vibration: test method 514.6)
EN 61373 (Shock, Vibration long-life / functional-random)
Hazloc IECEx/IECx, ATEX Class 1 Zone 2, Directive 2014/34/EU
ANSI/ISA 12.12.01, Class 1 Division 2 Groups A-D, ISA 12.12.01-2015
Railway EN 50155: 2017 Clause 4.3.6
EN 50121-1: 2017
EN 50121-3-2: 2016
EN 50121-4: 2016
IEC 60571:2012 For Clause 12.2.8 & 12.2.9
IEC 62236-1: 2018
IEC 62236-3-2: 2008
IEC 62236-4: 2018
Emissions FCC 47 Part 15 Subpart B, Class A
ICES-003 Issue 6 Class A (Canada)
ANSI C63.4 Class A (Radio-Noise Emissions from Low-Voltage Electrical and Electronic Equipment in the Range of 9 kHz to 40 GHz)
EN61000-3-2: 2014 (Limits for Harmonic Current Emissions)
EN61000-3-3: 2013 (Limits of Voltage Fluctuations and Flicker)
CISPR 32:2015/EN 55032:2015 Class A (Electromagnetic compatibility of multimedia equipment - Emission requirements)
EN61000-6-4 (Emissions for industrial environments)
Immunity CISPR 35:2016/EN 55035:2017 (IR)
EN 61000-4-2:2009 (ESD)
+/-8 kV (Contact and Air)
Operating mode: powered on
EN 61000-4-3: 2006 + A1:2007 + A2:2010(RS)
EN 61000-4-4:2012 (EFT) 2 KV (Criteria A)
EN 61000-4-5:2014+AMD1:2017 (Surge) 2KV (line to earth), 1.5KV (line to line)
EN 61000-4-6: 2013 (CS)
EN 61000-4-8: 2009 (PFMF)
EN 61000-4-9: 2016 (PMF)
EN 61000-4-11: 2004 + A1:2017
EN 61000-4-16
EN 61000-6-4: 2007 + A1: 2011
Safety UL/IEC 61010-1
UL/IEC 61010-2
UL/EN/IEC 62368-1 (previously 60950-1)
CAN/CSA C22.2 No. 62368-1
Cellular / Radio Standards EN 301 489-1 (V2.1.1:2017-02), ETSI EN 301 489-1 V2.1.1 (2017-02)
EN 301 489-17 (V3.2.0:2017-03), ETSI EN 301 489-17 V3.1.1 (2017-02)
EN 301 489-19 (V2.1.1:2019)
EN 301 908-1 v11.1.7:2018-12, ETSI EN 301 908-1 V7.1.1 (2015-03) (Radiated emissions RF control and monitoring)
EN 301 908-2 v11.1.2:2017-08, ETSI EN 301 908-2 V11.1.2 (2017-08) (RF conducted)
EN 301 908-13 v11.1.2:2017-07, ETSI EN 301 908-13 V11.1.2 (2017-07) (RF Conducted)
EN 62311:2019, IEC 62311 Ed. 1.0 b:2007 (Human exposure restrictions for radio frequency electromagnetic fields)
Cellular/Telecom Regulatory Approvals FCC/ICES, RED, PTCRB/CTIA, CE
Carrier Certifications Verizon, AT&T
Environmental Specifications Reach, RoHS3 and WEEE Compliant
Other
ECCN 5A992
HTSUS Number 8517.62.0020
Warranty 2 Years
Schémas d'Application
Connectivité LTE M2M/IdO
Les routeurs LTE IRG5140 de Perle offrent une connectivité M2M permanente, sécurisée, fiable, économique et facile à déployer. Dotés d’un boîtier de qualité industrielle sur rail DIN, les routeurs Perle IRG51400 sont une solution polyvalente et compacte qui offre une connectivité LTE 2G/3G/4G avec fonctions GPS intégrées. Le routeur Perle IRG51400 est idéal pour résoudre les problèmes de connectivité sans fil dans une variété de marchés verticaux, notamment la vidéosurveillance, la signalisation numérique, la sécurité domestique, l’exploration pétrolière et gazière, les kiosques, le réseau intelligent et bien plus encore.
Schéma Connectivité LTE M2M
Reprise LTE et gestion hors bande « quatre-neuf » (99,99 % de disponibilité)
Lorsque la liaison câblée est interrompue, la reprise automatique vers le réseau LTE permet de maintenir l’accès au réseau. Il existe plusieurs manières de déterminer si la connexion WAN principale est interrompue. Par exemple, la fonction Health Monitoring du routeur IRG5140 associera une IP de destination par l’intermédiaire du routage principal. En l’absence de réponse, le routeur IRG5140 tentera une connexion directe à l’aide du routage LTE de secours. Le prix relativement faible des réseaux LTE aux fins d’une continuité d’activité permet un meilleur retour sur investissement et une mise à l’échelle vers de nombreux sites disposant de ressources informatiques limitées. En déployant les routeurs LTE IRG5140 de Perle, les entreprises pourront disposer d’une connectivité réseau sur demande, rapide à déployer, facile à gérer et assurant une disponibilité maximale.
Schéma Reprise LTE
Déploiements de routeur principal
Le routeur IRG5140 représente une solution facile à déployer pour les boutiques éphémères ou les filiales disposant de ressources informatiques limitées. Ce boîtier unique fera office de routeur LTE et de commutateur Ethernet 10/100/1000 4 ports. IPv4 et IPv6 sont pris en charge côté WAN et LAN.
Schéma routeur principal LTE
Reprise LTE conforme PCI
L’industrie des cartes de crédit exige des commerçants qu’ils se conforment à la norme PCI (Payment Card Industry) pour maintenir un environnement sécurisé lors du traitement des transactions par carte de paiement. Pour ces transactions, un routeur Perle IRG5140 agit comme un conduit de données sans fil (passerelle) pour les routeurs et POS (terminaux de point de vente) configurés pour être conformes PCI. L’USBnet est sur un sous-réseau différent du terminal de point de vente. Tous les protocoles de sécurité doivent être établis à partir du terminal de point de vente vers l’unité de traitement des paiements. Les terminaux de paiement par carte doivent être situés sur un LAN ou VLAN dédié. Le routeur Perle IRG5140 configuré en mode passerelle doit être connecté à un routeur configuré pour être conforme PCI.
Schéma Reprise LTE conforme PCI
Passerelles de communication pour matériel ferroviaire
Les routeurs IRG5140 sont conformes à la réglementation ferroviaire et possèdent les certifications de température de fonctionnement, de vibration et d’émission requises pour l’installation dans les trains, les métros légers, les métros et les tramways. Ils sont parfaitement adaptés à une installation directe dans la cabine du train ou du métro, les environnements poussiéreux et humides des tunnels de métro ou les boîtiers situés le long des voies de chemin de fer. Les postes d’administration centrale peuvent surveiller le trafic ferroviaire, l’état des aiguillages, l’état des voies, les conditions météorologiques et les données de sécurité recueillies par les capteurs et autres équipements situés dans les stations de surveillance sur voie. À bord, le routeur ferroviaire IRG5140, avec point d’accès Wi-Fi intégré, permet aux voyageurs d’accéder à des services et applications tels que musique, jeux, cinéma, livres et connectivité Internet pour le courrier électronique et autres applications personnelles. La connexion de caméras de sécurité, d’écrans d’information et d’autres équipements permet au personnel de contrôle d’effectuer une grande variété de tâches opérationnelles. Avec la capacité d’établir et de maintenir la connectivité de la tour de téléphonie cellulaire jusqu’à 100 mètres par seconde (360 km/224 mi par heure), l’IRG5140 est le meilleur routeur LTE pour toute application de matériel roulant.
Schéma Routeur LTE pour applications ferroviaires

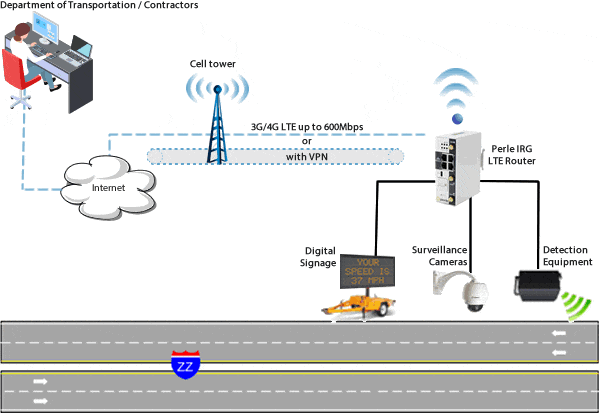

Zones de travaux intelligentes (SWZ) sur la route
Les systèmes de transport intelligents (ITS) et les zones de travaux intelligentes (SWZ) sont utilisés pour surveiller et améliorer les zones de construction sur la route. Un routeur LTE permet la communication entre les composants du système. Des informations en temps réel peuvent être transmises aux panneaux à message variable (PMV) portables afin d’afficher les conditions de circulation, les temps de trajet, les informations d’incident et les messages de conseil. Les données peuvent être collectées à partir de caméras et de capteurs à proximité de la zone de chantier et envoyées au système de traitement central.
zones de travaux intelligentes
Reprise avec routage statique
Force le trafic spécifié à utiliser des règles de routage différentes pour diriger le trafic spécifié du routeur IRG5140, ou d’un périphérique connecté, vers un routeur primaire désigné. Si l’itinéraire principal échoue, le trafic spécifié utilise un itinéraire de secours.
Schéma Reprise avec routage statique
Reprise VPN
Avec la reprise DPD et VPN configurée dans le routeur IRG5140, deux tunnels VPN sont configurés, mais un seul est actif à la fois. Si DPD détecte que la destination ne répond pas via le VPN primaire, le trafic est automatiquement basculé sur le VPN secondaire/de secours. La fonction de reprise VPN continuera à pinger la destination à travers le tunnel primaire et, si elle est configurée pour le faire, repassera automatiquement à la destination primaire une fois qu’elle sera à nouveau disponible. Les champs d’état peuvent être affichés pour voir l’état actuel des deux VPN.
Schéma de Reprise VPN
Réseaux sans translation d’adresses
Le routeur cellulaire IRG5140 de Perle peut gérer plusieurs réseaux sans translation d’adresses derrière un routeur ou un commutateur connecté.
Schéma Réseaux sans translation d’adresses
Prise en charge VLAN
Le routeur Perle IRG5140 prend en charge jusqu’à 4 000 VLAN sur ses ports Ethernet. Les VLAN sont des regroupements logiques de périphériques réseau qui partagent le même domaine de diffusion. Tous les périphériques d’un même VLAN peuvent se pinger les uns les autres sans routage. Il n’y a pas de routage entre les VLAN.
Schéma Support VLAN
Transfert de port
Toute donnée non sollicitée entrant sur un port public défini est acheminée vers le port privé correspondant et l’IP d’un hôte connecté sur le LAN.
Schéma Transfert de port
Prise en charge SMS
Le routeur IRG5140 accepte les commandes par SMS pour des actions et états de base. Le routeur cellulaire IRG5140 renvoie un accusé de réception de la commande SMS à chaque fois.
Schéma Prise en charge SMS
Rapport d’événement
Le routeur IRG5140 peut être configuré pour générer des rapports ou déclencher des actions en fonction d’événements spécifiques. Ces événements peuvent être générés en interne ou en externe par des périphériques connectés aux entrées numériques ou au relais d’alarme de l’IRG5140.
Schéma Rapport d’événement
Haut
  • Produits
  • Applications
  • Infos société
  • Contactez-nous
  • Comment acheter
  • Support Technique
  • Plan du site
  • Mentions légales
  • Confidentialité et Cookie

Produits par Perle

specialix Chase Research
© 1996 - Perle. Tous droits réservés.
Questions sur le produit

Nous pouvons vous offrir plus d’informations sur nos produits ou vous préparer un devis


icône de courrier électroniqueEnvoyer un Email
contactez-nous-iconEnvoyer un Email icône de callusNous Appeler
