Device Servers Série IOLAN SDG L
Série sur 4G LTE et autres réseaux cellulaires WAN

- 4G LTE grande vitesse avec réseaux de repli - HSPA+, UMTS, EDGE et GPRS/GSM
- 1, 2 ou 4 interfaces de port série RS232/422/485 sélectionnables par logiciel
- Ethernet Gigabit ( 10/100/1000 Base-T )
- Fonctions de sécurité avancées pour le chiffrement des données, l’authentification des utilisateurs, et la gestion d'événements
Le Serveur de périphériques Série IOLAN SDG L permet une transmission des données en série à grande vitesse sur les réseaux cellulaires 4G LTE.L’IdO et le machine-to-machine sont à l’origine du désir de relier des périphériques en série (RS232, RS422 et RS485) comme les CPL, compteurs, capteurs, modems, matériels PDV, imprimantes et équipements industriels à des applications série à distance faisant appel à un port COM ou à un socket TCP ou UDP. Cependant, ces appareils sont souvent situés dans des lieux où les connexions Ethernet câblées ne sont pas disponibles. Avec la prolifération des réseaux cellulaires et des paquets de données abordables à travers le monde, les moyens pour transmettre ces données sont facilités.
Délivrant une performance de haut niveau dans un format compact, l'IOLAN SDG L supporte une gamme étendue de réseaux de données cellulaires 4G LTE, une sécurité renforcée, une grande flexibilité et la technologie IPv6. Il est le serveur idéal pour les applications qui exigent une administration de console série à distance, avec capture ou contrôle des données.
Pourquoi les Device Servers IOLAN SDG L sont le meilleur choix:
- 4G LTE à hautes performances avec réseaux de repli - HSPA+, UMTS, EDGE et GPRS
- Vitesse de données cellulaires pouvant atteindre les 100 Mbps
- Interface haut débit Ethernet Gigabit 1000base-T avec support pour 100base-TX et 10base-T
- Connexions directes série-série sur réseaux de données cellulaires
- Gestion de console d’équipement à distance sur réseaux de données cellulaires
- Entrées d'alimentation doubles et redondantes (bornier et baril)
- Technologie de paquets TrueSerial®, pour une authenticité unique des connexions série sur Ethernet et l'assurance de l'intégrité du protocole série
- Indicateurs pour les interfaces réseau et série, pour un diagnostic simplifié
- L’installation Plug & Play élimine les difficultés de configuration pour les serveurs IOLAN sur votre réseau IP
- TruePort – Redirecteur de communication et de transmission développé par Perle pour les applications série sous Windows, Vista, Linux, Solaris, SCO et Unix
- Support IP (IPv6) pour la compatibilité de votre réseau et protection de vos investissements
- Boîtier solide en acier compact et protecteur pour l’installation sur un bureau, murale ou pour un montage en rail DIN
- Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH
Connectivité série Ethernet sécurisée
Le Serveurs de Périphériques IOLAN SDG L facilitent l’accès sécurisé via un réseau de données cellulaire, aux ports série distants d’équipements tels que les PBX, les serveurs, les routeurs, les équipements de stockage réseau et les appliances de sécurité. Les données sensibles telles que les informations sur des cartes de crédits sont protégées au moyen d’outils de cryptage standard, comme Secure Shell (SSH) ou Secure Sockets Layer (SSL). L’accès aux seuls utilisateurs autorisés est assuré par des protocoles d’authentification tels que RADIUS, TACACS+, LDAP, Kerberos, NIS ou encore les tokens SecurID de RSA Security.
En utilisant ces technologies de cryptage, un serveur IOLAN SDG L peut protéger les données confidentielles et sensibles d’un périphérique série comme par exemple un lecteur de cartes de crédit, avant de les envoyer sur un Intranet ou Internet. Pour une compatibilité avec les systèmes de cryptage distants, les connexions chiffrées sont entièrement compatibles avec les principaux standards en vigueur tels qu’AES, 3DES, RC4, RC2 et CAST128.
La norme IPSec, réputée fournir la méthode de communication la plus sécurisée vers les réseaux privés distants via Internet, assure une authentification et un cryptage à toute épreuve des paquets IP au niveau de la couche réseau du modèle OSI. En tant que norme, il s’agit de la solution d’interopérabilité multi fournisseur idéale au sein d’un réseau. Elle fournit la flexibilité et la capacité nécessaires pour associer la solution appropriée à une application particulière.
Plug-ins IOLAN
En faisant le choix d’un Device Server IOLAN de Perle, vous vous assurez le fonctionnement de tous vos périphériques équipés d’un port COM série en conjonction avec vos applications, exactement comme ils fonctionnaient lorsqu’ils étaient connectés directement. Dans le cas improbable ou le Device Server IOLAN de Perle ne permettait pas cela dès l’installation, Perle le fera fonctionner.
Les Serveurs de Périphériques IOLAN de Perle utilisent des « Plug-ins » installables par le client pour permettre la mise en réseau d’équipements là où les autres solutions ont échoué.
Demandez une consultation à nos ingénieurs gratuitement dès aujourd'hui.
La technologie IP la plus avancée
En proposant une prise en charge complète de l’IPv6, les Device Servers Série IOLAN permettent aux entreprises de protéger leurs investissements en s’adaptant à cette norme aujourd’hui incontournable.
La demande en matière d’IPv6, qui est compatible avec le système d’adressage d’IPv4, est tirée par un besoin de plus en plus important en matière d’adresses IP. En effet, avec l’implémentation et la mise en œuvre de réseaux cellulaires de dernière génération, une méthode solide est nécessaire pour faire face à l’arrivée de très nombreux nouveaux périphériques IP sur Internet. Parallèlement, le département américain de la Défense a rendu obligatoire la compatibilité IPv6 sur l’ensemble des équipements l’arrivée de très nombreux nouveaux périphériques IP sur Internet mis en vente. En outre, tous les principaux systèmes d’exploitation, qu’il s’agisse de Windows, de Linux, d’Unix ou de Solaris, ainsi que les routeurs, sont maintenant compatibles d’origine avec IPv6.
Il est donc important que les utilisateurs finaux et les intégrateurs puissent choisir des équipements réseaux compatibles avec le standard Ipv6. La gamme IOLAN, compatible d’origine avec Ipv6, est le meilleur choix en matière de technologie série à LTE et cellulaire.
Connexions Série Flexibles et Fiables
Le Device Server IOLAN SDG LL permet de relier des applications série faisant appel à un port COM ou à un socket TCP ou UDP à des périphériques distants. Le logiciel de redirection TruePort TruePort de Perle met des ports COM ou TTY fixes à disposition des applications série, leur permettant de communiquer avec des équipements distants connectés au IOLAN Perle, que les informations soient cryptées ou non. Vous pouvez également faire transiter des données série par le réseau cellulaire entre plusieurs périphériques.
Le Progiciel de gestion des équipements de Perle permet un meilleur contrôle centralisé des différentes unités, permettant un temps de fonctionnement optimal de vos équipements distants.
Tous les IOLAN SDG L sont désormais protégés contre les surtensions et les défaillances électriques grâce à une protection électrostatique de 15 kV.
Garantie à vie
Tous les Serveurs de Périphériques Série IOLAN de Perle sont couverts par les meilleures prestations de support et de service du marché, incluant la Garantie à Vie propre à Perle Systems. Depuis 1976, Perle a offert à ses clients des solutions de connectivité adaptées aux plus hauts standards de qualité, de performance, d’adaptabilité et de fiabilité.
Software Features - IOLAN SDG L Serial Device Servers
Topology Support |
|
---|---|
|
Serial to 4G LTE cellular data networks with fallback networks - HSPA+, UMTS, EDGE and GPRS/GSM |
Serial to 10/100/1000-Base-T Ethernet |
|
Serial Port Access |
|
Connect directly using Telnet / SSH by port and IP address |
|
Use an internet browse to access with HTTP or secure HTTPS via EasyPort Web menu |
|
Java-free browser access to remote serial console ports via Telnet and SSH |
|
Multisession capability enables multiple users to access ports simultaneously on 2 and 4 port models |
|
Multihost access enables multiple hosts/servers to share serial ports |
|
Accessibility |
|
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support |
|
Dynamic DNS enables users to find a console server from anywhere on the Internet |
|
IPV6 and IPV4 addressing support |
|
Availability |
|
Primary/Backup host functionality enables automatic connections to alternate host(s) |
|
Security |
|
SSH v1 and v2 |
|
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0 |
|
SSL Server and SSL client mode capability |
|
SSL Peer authentication |
|
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305 | |
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384 | |
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2) |
|
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96 |
|
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH |
|
X.509 Certificate verification: RSA, DSA |
|
Certificate authority (CA) list |
|
Local database |
|
RADIUS Authentication, Authorization and Accounting |
|
TACACS+ Authentication, Authorization and Accounting |
|
LDAP, NIS, Kerberos Authentication |
|
RSA SecureID-agent or via RADIUS Authentication |
|
SNMP v3 Authentication and Encryption support |
|
IP Address filtering |
|
Disable unused daemons |
|
Active Directory via LDAP |
|
Terminal Server |
|
Telnet |
|
SSH v1 and v2 |
|
Rlogin |
|
Auto session login |
|
LPD, RCP printer |
|
MOTD - Message of the day |
|
Serial machine to Ethernet |
|
Raw serial data over TCP/IP |
|
Raw serial data over UDP |
|
Virtual modem simulates a modem connection - assign IP address by AT phone number |
|
Virtual modem data can be sent over the Ethernet link with or without SSL encryption |
|
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here |
|
TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity |
|
RFC 2217 standard for transport of serial data and RS232 control signals |
|
Customizable or fixed serial baud rates |
|
Plug-ins allow customer or Perle provided plug-ins for special applications |
|
Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101 |
|
ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP |
|
Console Management |
|
Local port buffer viewing - 256K bytes per port |
|
External port buffering via NFS, encrypted NFS and Syslog |
|
Event notification |
|
Manage AC power of external equipment using Perle RPS power management products |
|
Clustering - central console server enables access ports across multiple console servers |
|
Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console |
|
Ping watchdog probes enable customers to power cycle equipment with attached Perle RPS power switches in the event of an unresponsive networking gear |
|
Remote Access |
|
Dial, direct serial |
PPP, PAP/CHAP, SLIP |
|
HTTP tunneling enables firewall-safe access to remote serial devices across the internet |
Automatic DNS Update |
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support, users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details |
Microsoft L2TP/IPSEC VPN client ( native to Windows XP) |
|
Microsoft IPSEC VPN Client ( native to Windows Vista ) |
|
Cisco routers with IPSEC VPN feature set |
|
Perle IOLAN SDS/STS and SCS models |
|
OA&M ( Operations, Administration and Management ) |
|
|
SNMP V3 - read and write, Perle MIB |
Syslog |
|
Perle Device Manager - Windows based utility for large scale deployments |
|
Configurable default configuration |
|
Set a Personalized Factory Default for your IOLANs |
|
Protocols |
|
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP |
Hardware Specifications
IOLAN SDG LA | IOLAN SDG LE | |
---|---|---|
Processor | 600Mhz ARM Processor | |
Memory | ||
RAM MB | 512M | |
Flash MB | 4G | |
Interface Ports | ||
Number of Serial Ports | 1, 2 and 4 (RJ45) | |
Serial Port Interface(s) | Software selectable EIA-232/422/485 | |
Sun / Solaris | Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime |
|
Serial Port Speeds | 300bps to 230Kbps with customizable baud rate support | |
Data Bits | Configurable for 5,6,7 or 8-bit protocol support Use TruePort to transparently pass 9-bit serial data |
|
Parity | Odd, Even, Mark, Space, None | |
Flow Control | Hardware, Software, Both, None | |
Serial Port Protection | 15Kv Electrostatic Discharge Protection (ESD) | |
Local Console Port | RS232 on Serial Port (RJ45) | |
Ethernet Network | Autosensing 1000-base-T / 100-base TX / 10-base T Auto-MDIX |
|
Software selectable Ethernet speed 10/100/1000 | ||
Software selectable Half/Full/Auto duplex | ||
Ethernet Isolation | 1.5Kv Magnetic Isolation | |
Antennae (Included) | Two multiband swivel-mount dipole antennae - SMA connectors | |
Cellular Data Rates | 4G LTE (Cat. 3) DL: max. 100 Mbps, UL: max. 50 Mbps HSPA+ DL Cat.24 DL: max. 42 Mbps, UL: max. 5.76 Mbps EDGE Class 12 data rates DL: max. 237 kbps, UL: max. 237 kbps GPRS Class 12 data rates DL: max. 85.6 kbps, UL: max. 85.6 kbps |
|
SIM Card slot (empty) | Accepts Micro SIM (3FF) as per reference standards: ETSI TS 102 221 V9.0.0, Mini-UICC The SIM card must be obtained by the user from their carrier of choice |
|
Power | ||

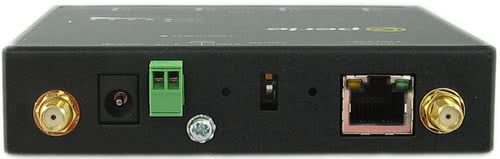

Back of product | ![]() |
|
Power Supply Provided | 120 V / 230V AC to 12vDC Wall Power Adaptor included. (Barrel connector, commercial-grade temperature – 0 to 60C) | |
2x Power Supply Selection | Use external power 9-30v DC on standard 5.5mm x 9.5mm x 2.1mm barrel socket or 2-pin terminal block | |
Nominal Input Voltage | 12/24v DC | |
Input Voltage Range | 9-30v DC | |
Typical Power Consumption @ 24v DC (Watts) |
1 port: 3.2 2 port: 3.5 4 port: 4.2 |
|
Indicators | ||
LEDs | Power/Ready | |
Network Link | ||
Network Link activity | ||
Serial: Transmit and Receive data per port | ||
Wireless Link | ||
Wireless Strength | ||
Environmental Specifications | ||
Heat Output (BTU/HR) |
1 port: 10.9 2 port: 11.9 4 port: 14.3 |
|
MTBF (Hours)* | 1 port: 201,211 2 port: 162,461 4 port: 144,606 *Calculation model based on MIL-HDBK-217-FN2 @ 30 °C |
|
Operating Temperature | -40° C to 75° C (-40 F to 167° F) | |
Storage Temperature | -40 C to 85 C (-40 F to 185 F) | |
Humidity | 5 to 95% (non-condensing) for both storage and operation. | |
Case | SECC Zinc plated sheet metal (1 mm) | |
Ingress Protection Rating | IP40 | |
Mounting | Wall or Panel mounting, DIN Rail mounting kit optional | |
Product Weight and Dimensions | ||
Weight | 0.4 kg (0.88 lbs) |
|
Dimensions | 110 x 111 x 24 mm (4.3 x 4.4 x 0.9 in) |
|
Packaging | ||
Shipping Dimensions | 26 x 17 x 7 cm (10.2 x 6.7 x 2.8 in) |
|
Shipping Weight | 0.71 kg (1.57 lbs) |
|
Regulatory Approvals | ||
Emissions | FCC Part 15, Subpart B, Class B | |
CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class B | ||
ICES-003, Issue 4, February 2004 (Canada) | ||
EN55022:1998 + A1:2000 + A2:2003 Class B | ||
EN61000-3-2 : 1995, Limits for Harmonic Current Emissions | ||
EN61000-3-3 : 1995, Limits of Voltage Fluctuations and Flicker | ||
Immunity | EN55024:1998 + A1:2001 + A2:2003 | |
EN61000-4-2: Electrostatic Discharge | ||
EN61000-4-3: RF Electromagnetic Field Modulated | ||
EN61000-4-4: Fast Transients | ||
EN61000-4-5: Surge | ||
EN61000-4-6: RF Continuous Conducted | ||
EN61000-4-8: Power-Frequency Magnetic Field | ||
EN61000-4-11: Voltage Dips and Voltage Interruptions | ||
Safety | UL/EN/IEC 62368-1 CAN/CSA C22.2 No. 62368-1 |
|
IEC 60950-1 : 2005 (2nd Edition) + A1 : 2009 and EN 60950-1 : 2006 + A11 : 2009 |
||
CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, First Edition April 1st 2003 (Recognized Component) |
||
Wireless Regulatory Domain |
|
|
Users are responsible for verifying approval for use in their individual countries. | ||
Carrier Specific Approval | Auto-detecting; | |
IOLAN SDG LE Not required | ||
Cellular Radio | EN 301 908-1 EN 301 908-2 EN 301 511 47 CFR Part 22 47 CFR Part 24 EN 301 908-13 |
|
Radio Immunity | EN301 489-1 EN 301 489-7 EN301 489-24 |
|
Cellular Data Technologies Supported | Penta Band LTE: 700/700/850/AWS (1700/2100)/1900 MHz; FDD-Band (13,17,5,4,2) Tri Band UMTS (WCDMA): 850/AWS (1700/2100)/1900 MHz; FDD-Band (5,4,2) Quad Band GSM/GPRS/EDGE: 850/900/1800/1900 MHz |
Penta Band LTE: 800/900/1800/2100/2600 MHz; FDD-Band (20,8,3,7,1); Tri Band UMTS (WCDMA): 900/1800/2100 MHz; FDD-Band (8,3,1); Dual Band GSM/GPRS/EDGE: 900/1800 MH |
Other | Reach, RoHS and WEEE Compliant | |
CCATS - G052929 | ||
ECCN - 5A992A | ||
HTSUS Number: 8517.62.0020 | ||
Perle Limited Lifetime Warranty |
IOLAN RJ45 Serial Connector Pinout | ||||||
---|---|---|---|---|---|---|
|
Pinout | Direction | EIA-232 | EIA-422 | EIA-485 Full Duplex | EIA-485 Half Duplex |
1 | in | DCD | ||||
2 | out | RTS | TxD+ | TxD+ | TxD+/RxD+ | |
3 | in | DSR | ||||
4 | out | TxD | TxD- | TxD- | TxD-/RxD- | |
5 | in | RxD | RxD+ | RxD+ | ||
6 | GND | GND | GND | GND | ||
7 | in | CTS | RxD- | RxD- | ||
8 | out | DTR | ||||
Optional Perle adapters for use with straight thru CAT5 cabling |
TCP |
---|
Utilisation de Sockets TCP bruts sur un Réseau de Données Cellulaires Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des de l’IOLAN SDS L de Perle. |

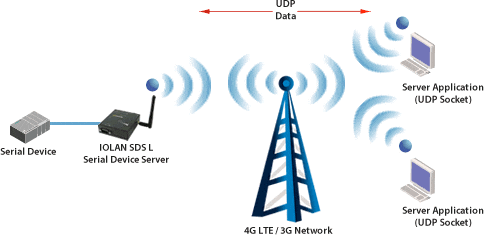

UDP |
Utilisation de Sockets UDP bruts sur un Réseau de Données Cellulaires Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples. ![]() |
Console Server |
Administration de console sur un Réseau de Données Cellulaires Pour assurer les accès à distance aux ports console des routeurs, commutateurs, etc. les solutions IOLAN de Perle offrent aux administrateurs des accès RS232 sécurisés par l'intermédiaire d'une connectivité SSH / Telnet Reverse intra-bande sur réseaux LAN sans fil. ![]() |

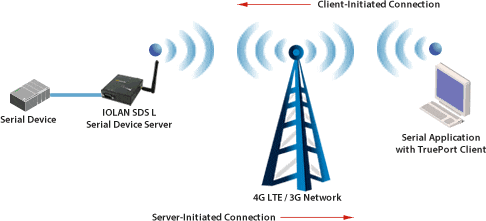

COM/TTY |
Connexion d'applications Série sur un Réseau de Données Cellulaires avec un driver de port COM/TTY Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort. ![]() |

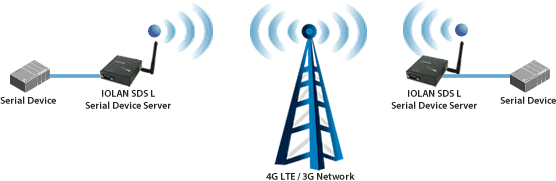

Tunneling Série sur un Réseau de Données Cellulaires |
Tunneling Série entre deux dispositifs Série sur un Réseau de Données Cellulaires – Point à Point Le Tunneling Série permet de créer une liaison sur un réseau cellulaire vers un port Série d'un autre IOLAN. Les deux ports Série IOLAN doivent être configurés pour le Tunneling Série. Normalement, un port Série est configuré comme Serveur tunnel et l'autre port Série comme Client tunnel. ![]() |
