Sélection d’un commutateur PoE pour les systèmes de surveillance par caméra vidéo

Par Julie McDaniel
Vice President Marketing

2. février 2024

Lors de la mise en place d’un réseau de caméras de sécurité, la complexité des câbles peut constituer un défi de taille. Heureusement, l’utilisation de commutateurs PoE our les systèmes de caméras de sécurité est de plus en plus courante. Ces commutateurs simplifient le câblage en combinant l’alimentation et la transmission de données sur un seul câble Ethernet. Compte tenu de la grande variété de systèmes de caméras de surveillance disponibles, il est essentiel de savoir comment choisir le commutateur PoE le mieux adapté à vos besoins spécifiques. Dans cet article, nous allons examiner les considérations et les facteurs clés pour vous aider à prendre une décision en connaissance de cause.

Qu’est-ce qu’un commutateur réseau PoE ?

PoE est l’abréviation de Power Over Ethernet,une technologie qui permet aux dispositifs de transmettre de l’énergie et des données par le même câble. Les commutateurs PoE permettent aux appareils connectés de recevoir de l’énergie et de transmettre des données en utilisant un seul câble de catégorie 5, 6, 7 ou 8, ce qui simplifie les processus d’installation et réduit les coûts associés aux exigences de câblage supplémentaires. Si vous installez plusieurs caméras, vous pouvez utiliser le câble Ethernet pour transmettre l’alimentation et les données au lieu d’acheminer des câbles d’alimentation et de données séparés vers chaque caméra.

Pourquoi un commutateur PoE est-il utilisé pour les caméras de sécurité ?

Un commutateur PoE facilite l’interconnexion entre les caméras et un enregistreur vidéo sur IP (NVR) tout en transmettant les données vidéo et audio pour l’enregistrement. L’utilisation de commutateurs PoE permet une plus grande flexibilité en ce qui concerne l’emplacement des caméras. Vous n’avez plus à vous soucier de la présence d’une source d’alimentation à proximité et vous pouvez placer vos caméras plus loin du commutateur que vous ne le feriez avec des câbles d’alimentation et de données séparés. Les commutateurs PoE disposent également de fonctions de sécurité intégrées qui peuvent contribuer à protéger votre système de surveillance contre les dommages. Par exemple, si votre câble présente un problème, l’interrupteur coupe automatiquement l’alimentation de l’appareil concerné afin d’éviter tout dommage.

L’utilisation de commutateurs PoE dans les systèmes de caméras de surveillance est motivée par leur rentabilité et la prise en charge de caméras haute résolution, ce qui permet d’améliorer la qualité vidéo.

Avantages de l’utilisation d’un commutateur PoE pour les systèmes de caméras de sécurité :

  1. Installation simplifiée et coûts réduits : l’intégration de l’alimentation électrique et de la transmission des données dans un seul câble simplifie le processus d’installation et réduit considérablement le besoin de câblage supplémentaire. Cela permet non seulement d’économiser du temps et des efforts, mais aussi de minimiser les coûts globaux.
  2. Des parcours plus longs : les commutateurs réseau PoE peuvent transmettre des données et des signaux vidéo sur de grandes distances, ce qui les rend idéaux pour les installations de grande envergure. Il n’est donc pas nécessaire d’utiliser des équipements supplémentaires ou des configurations complexes pour transmettre des signaux sur de longues distances.
  3. Plus de souplesse et d’évolutivité : les commutateurs réseau PoE sont très évolutifs, ce qui permet à votre système de vidéosurveillance de s’étendre rapidement. Pouvant connecter plusieurs caméras et appareils d’enregistrement, les commutateurs PoE sont bien adaptés aux installations à petite échelle et aux systèmes de surveillance à grande échelle.
  4. Puissance de sortie supérieure : les commutateurs PoE dotés d’une capacité d’alimentation suffisante peuvent fournir une grande quantité d’énergie aux caméras, éliminant ainsi les problèmes tels que la perte de vidéo et la dégradation des performances.
  5. Gestion simplifiée : les voyants d’activité du commutateur permettent de dépanner et de surveiller les caméras, ce qui améliore la gestion et la maintenance du système.

Comprendre les normes PoE IEEE :

Il est important de noter que certains commutateurs PoE utilisent des protocoles propriétaires qui peuvent entraîner des problèmes de compatibilité avec les appareils d’autres fournisseurs sur le réseau. Lorsque vous choisissez un commutateur PoE, il est conseillé d’opter uniquement pour ceux qui sont conformes aux normes industrielles définies par l’IEEE, à savoir 802.3af, 802.3at et 802.3bt. Vous pouvez ainsi vous assurer que votre équipement n’est pas endommagé et qu’il sera interopérable avec les produits d’autres fournisseurs. Toutefois, le choix d’un commutateur PoE conforme à une norme plus ancienne peut entraîner la nécessité de le remplacer à l’avenir. L’IEEE 802.3bt étant entièrement rétrocompatible avec les anciennes normes, le choix d’un commutateur conforme élimine la nécessité de le remplacer au fur et à mesure que les caméras sont mises à jour. Par conséquent, il est fortement recommandé de choisir des caméras et des commutateurs PoE qui adhèrent pleinement à ces normes, en particulier un commutateur conforme à la norme 802.3bt pour répondre aux exigences actuelles et futures. Lisez notre article Choisir le bon équipement de source d’alimentation pour de plus amples informations.

Quels sont les différents types de commutateurs PoE ?

Les commutateurs PoE standard sont conformes à la norme 802.3af, peuvent fournir jusqu’à 15,4 watts de puissance par port et conviennent à la plupart des caméras de sécurité.

Les commutateurs PoE+ sont conformes à la norme 802.3af, fournissent jusqu’à 30 watts de puissance par port et conviennent à l’alimentation de caméras plus grandes ou à plus haute résolution.

Les commutateurs PoE haute puissance sont conformes à la norme 802.3bt, fournissent jusqu’à 90 watts par port et conviennent à l’alimentation des caméras de sécurité panoramique-inclinaison-zoom (PTZ) dotées d’un dispositif de chauffage.

Autres facteurs à prendre en compte lors du choix d’un commutateur PoE pour les systèmes de caméras de surveillance :

  1. Nombre de ports : les commutateurs PoE existent en différentes tailles. Évaluez le nombre de caméras dans votre système et choisissez un commutateur avec des ports adéquats. Tenez également compte de la consommation d’énergie de vos caméras pour éviter de surcharger le commutateur.
  2. Tension d’alimentation : vérifiez les exigences d’alimentation de vos caméras (12 V ou 24 V) pour assurer la compatibilité et éviter les dommages dus à une alimentation incorrecte. Si votre caméra indique « ENTRÉE 12 V / PoE », l’appareil peut être alimenté par une prise murale 12 VDC OU par un port Ethernet PoE. Si vous n’avez pas de prise murale à proximité, vous avez besoin d’un commutateur PoE 48 V conforme à la norme IEEE 802.3bt/af/at pour alimenter ces appareils.
  3. Budget d’alimentation : évaluez la capacité d’alimentation maximale du commutateur PoE et comparez-la aux besoins en énergie de votre caméra. Assurez-vous que le commutateur peut fournir une puissance suffisante à chaque port en calculant la puissance maximale disponible par port à l’aide de la formule suivante : Puissance moyenne maximale par port = (consommation maximale du commutateur - puissance du système du commutateur) / nombre de ports PoE.
  4. Alimentations maximale : vérifiez que l’alimentation maximale du commutateur PoE correspond aux besoins en énergie de vos caméras, en particulier les caméras panoramique-inclinaison-zoom (PTZ). Plus vous avez de puissance, plus vous pouvez en délivrer à chaque port. Par conséquent, choisir un PSE capable de fournir une puissance totale plus élevée permet d’éviter les pertes vidéo et les mauvaises performances, limitant ainsi les risques d’avoir besoin d’une mise à niveau à l’avenir.
  5. Capacité de la bande passante : tenez compte des besoins en bande passante de vos caméras et choisissez un commutateur PoE doté d’une capacité appropriée (Fast Ethernet pour 100 Mbps ou Gigabit pour 1 000 Mbps).
  6. Commutateur PoE non administrable ou administrable :  déterminez s’il vous faut un commutateur PoE non administrable ou administrable pour répondre à vos besoins. Un commutateur non administrable constitue une solution simple et prête à l’emploi pour les applications à petite échelle, tandis qu’un commutateur administrable permet une personnalisation, une surveillance, un contrôle à distance et une configuration plus poussés des protocoles et des fonctions de réseau, tels que VLAN, IGMP Snooping, QoS, et bien d’autres.
  7. Commutateurs PoE industriels : envisagez d’utiliser des commutateurs PoE industriels s’il leur faut résister aux températures extrêmes, aux vibrations et aux chocs dans des environnements extérieurs ou rudes.

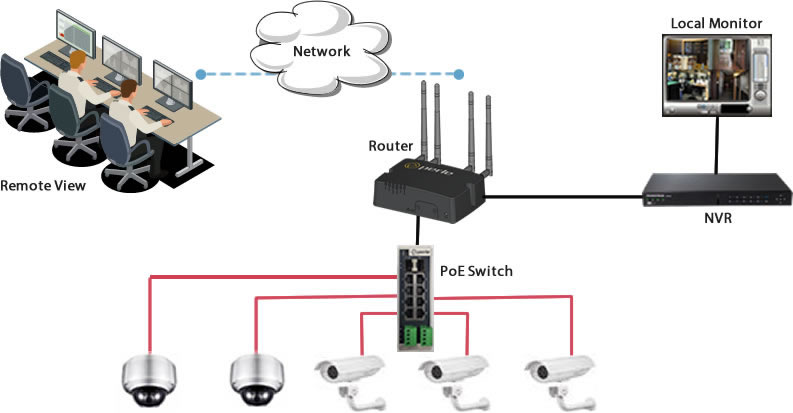

Schéma d’un routeur Description générée automatiquementComment connecter des caméras de sécurité à un commutateur PoE :

chéma montrant comment configurer un réseau de caméras de sécurité avec un commutateur PoE
  1. Connectez le routeur au port LAN du commutateur PoE à l’aide d’un câble Ethernet.
  2. Connectez le commutateur PoE à une prise de courant ou à un parasurtenseur à l’aide d’un câble d’alimentation.
  3. Connectez vos caméras aux ports du commutateur PoE à l’aide de câbles Ethernet.
  4. Ajoutez les caméras au NVR pour la visualisation et l’enregistrement.
  5. Connectez le routeur à l’internet si un accès à distance est nécessaire.

Conclusion:

Choisir un bon commutateur PoE pour votre système de caméras de surveillance est crucial pour obtenir des performances, une évolutivité et une fiabilité optimales. En tenant compte de facteurs tels que le nombre de ports, la tension d’alimentation, le budget d’alimentation, l’alimentation maximale, la capacité de la bande passante et le besoin de commutateurs administrables ou non administrables, vous pouvez prendre une décision éclairée qui répond à vos besoins spécifiques.
