Injecteurs PoE sur rail DIN INJ 2100-T avec protection contre les surtensions

Injecteur à moyenne portée IEEE 802.3bt/at/af jusqu’à 60 W

10/100/1000 Mbps
Fourniture d’alimentation PSE à des dispositifs conformes PoE, PoE+ et Hi-PoE
Fourniture d'alimentation PoE de 4 à 60 watts
Conforme IEEE 802.3af, IEEE802.3at et IEEE802.3bt
Prise en charge des dispositifs alimentés PoE : Classes 1 à 6 et Types 1, 2 et 3
Plage de tension d’alimentation étendue de 18 V DC ... 57 V DC, redondante
Raccordement de sécurité du blindage au potentiel de terre
Plage de températures étendue, de -40 °C à +75 °C
Isolation électrique de l’unité d'alimentation interne
La protection contre les surtensions garantit une disponibilité du système élevée.
Espace de câblage protégé par le couvercle du panneau

Les injecteurs PoE INJ 2100-T sont des injecteurs PoE à moyenne portée à port unique montés sur rail DIN. Dans les environnements vulnérables aux surtensions, ils servent de dispositifs intermédiaires entre un commutateur non PoE et un dispositif PoE, afin d’injecter une alimentation pleinement conforme dans le câble Ethernet. Avec l’isolation électrique de l'alimentation interne, les unités INJ-2100-T sont aussi protégées contre les courts-circuits du côté PoE. La protection contre les surtensions intégrée accroît la disponibilité du système en protégeant les dispositifs terminaux connectés.

Générant jusqu’à 60 watts, les INJ 2100-T fournissent une alimentation électrique à des points d'accès de dispositifs alimentés distants, caméras de sécurité panoramique-inclinaison-zoom (PTZ) et visiophones. Ils sont conformes aux normes IEEE802.3bt Hi-PoE (60 W de puissance) ou IEEE 802.3at PoE+ (30 W de puissance) et rétrocompatibles avec la norme IEEE802.3af PoE (15,4 W de puissance). Découvrez le PoE.

Avec l’INJ 2100-T, pas besoin de se procurer un coûteux commutateur PoE ou d’installer un câblage et des prises électriques dans des emplacements difficiles d'accès. Utilisez et ouvrez simplement le port d’un commutateur non PoE existant pour gagner du temps et de l’argent en envoyant alimentation et données sur le même câble.

Les avantages des injecteurs PoE INJ 210-T

Boîtier de rail DIN	Montage sur rail DIN ou à l’intérieur d’un boîtier de distribution facile, grâce à un boîtier pour rail DIN intégré, avec pince de mise à la terre. Pas besoin de supports supplémentaires.
Alimentation électrique par Ethernet (PSE)	Remplit la fonction d’équipement de source d'alimentation (PSE) sur 1 port UTP pour les appareils compatibles IEEE 802.3af (jusqu’à 15,4 watts PoE), IEEE 802.3at (jusqu’à 30 watts PoE+) ou IEEE802.3bt (jusqu’à 60 watts Hi-PoE).
Isolation électrique de l’unité d'alimentation interne	La tension d'alimentation et le port PoE sont isolés électriquement. Cela assure une protection optimale contre les courts-circuits dans les câbles de données du côté terrain. La tension d'alimentation et le port PoE sont isolés électriquement. Cela assure une protection optimale contre les courts-circuits dans les câbles de données du côté terrain. L’isolateur de réseau passif protège les équipements Ethernet de différences potentielles jusqu’à 4kV.
Contrôleur d’énergie PoE embarqué	Ce contrôleur PoE fournit un approvisionnement et une surveillance d'énergie conformes, en déterminant, grâce à la détection de signature, si les dispositifs Ethernet connectés sont compatibles PoE ou non. Cela permet une connexion sécurisée des dispositifs, qu’ils soient ou non compatibles PoE. Cliquez ici pour en savoir plus
Gestion d'énergie avancée	Détection de signature des dispositifs alimentés Protection par limitation d’intensité Protection contre les surintensités Détection de classe de puissance des dispositifs alimentés (Classe 0,1,2,3,4,5,6) Protection contre l’inversion de polarité
Protection contre les surtensions intégrée	La protection contre les surtensions intégrée protège les appareils et l’application contre les brusques montées de tension dans les câbles de données sur le terrain. L’injecteur et les équipements en aval sont protégés contre les surtensions pouvant survenir par le Port 2 (le port conducteur de PoE). La fonction de protection contre les surtensions est conçue en conformité avec CAT5e pour des débits de données jusqu’à 1GB.
Surveillance de l’intensité du blindage	La surveillance du courant de blindage peut être utilisée à des fins de diagnostic. Une LED indique s’il existe des différences entre le courant au potentiel et les autres courants de blindage, causés par la CEM. Les LEDs s’allument en cas de courants sur le blindage des câbles supérieur à +30mA ou inférieur à -30mA sur le port conducteur de PoE. La LED peut vaciller ou clignoter car les courants sur le blindage ne sont pas constants. Le client peut décider de réduire la compensation de potentiel sur les lignes de données en ajustant les lignes de compensation de potentiels séparément entre les différents sites d’installation.
Séparation de potentiel	Connexion de blindage sûre au potentiel de terre
Technologies de raccordement multiples	Pour plus de flexibilité et un gain de temps lors de l’installation, vous pouvez choisir entre connexions IDC, enfichables, à vis et RJ45. Bornier IDC – grâce à l’outil utilisé, il offre un niveau supérieur de productivité et de sécurité Bornier enfichable – les câbles peuvent être pousses à l’intérieur, pas besoin d’outils Bornier à vis – utilisable pour les connections étroites.
Espace de câblage couvert	Un couvercle à charnières protège l’espace de câble du côté du câble de terrain, ainsi que les borniers de raccordement et le contact de blindage. Cela assure un schéma d’installation uniforme. Outre cet avantage visuel, les câbles sensibles sont aussi protégés des influences externes.
Un raccordement de blindage rapide, sans outil ni pièces détachées	Le blindage de câble peut être raccordé rapidement et facilement à l'appareil, sans outils, tout en intégrant une fonction antitraction. Passez simplement le câble dans le puits à câbles fourni, refermez le capot, et c’est terminé.

INJ-2100-T PoE Injector Hardware & Technical Specifications

Serial interface

Interface 1

Ethernet

Connection method

INJ 2101-T
27030118

Screw terminal block

INJ 2102-T
27030128

IDC connection

INJ 2112-T
27030148

IDC connection

INJ 2103-T
10040658

Push-in connection

INJ 2113-T
10040668

Push-in connection

Transmission length

100 m (including patch cables)

Conductor cross section solid min.

INJ 2101-T
27030118

0.14 mm²

INJ 2102-T
27030128

0.14 mm²

INJ 2112-T
27030148

0.14 mm²

INJ 2103-T
10040658

0.2 mm²

INJ 2113-T
10040668

0.2 mm²

Conductor cross section solid max.

INJ 2101-T
27030118

1.5 mm²

INJ 2102-T
27030128

0.34 mm²

INJ 2112-T
27030148

0.34 mm²

INJ 2103-T
10040658

1.5 mm²

INJ 2113-T
10040668

1.5 mm²

Conductor cross section flexible min.

INJ 2101-T
27030118

0.14 mm²

INJ 2102-T
27030128

0.14 mm²

INJ 2112-T
27030148

0.14 mm²

INJ 2103-T
10040658

0.2 mm²

INJ 2113-T
10040668

0.2 mm²

Conductor cross section flexible max.

INJ 2101-T
27030118

1.5 mm²

INJ 2102-T
27030128

0.34 mm²

INJ 2112-T
27030148

0.34 mm²

INJ 2103-T
10040658

1.5 mm²

INJ 2113-T
10040668

1.5 mm²

Conductor cross section AWG min.

INJ 2101-T
27030118

INJ 2102-T
27030128

INJ 2112-T
27030148

INJ 2103-T
10040658

INJ 2113-T
10040668

Conductor cross section AWG max.

INJ 2101-T
27030118

INJ 2102-T
27030128

INJ 2112-T
27030148

INJ 2103-T
10040658

INJ 2113-T
10040668

Torque

INJ 2101-T
27030118

0.22 Nm...0.25 Nm

INJ 2102-T
27030128

INJ 2112-T
27030148

INJ 2103-T
10040658

INJ 2113-T
10040668

Stripping length

INJ 2101-T
27030118

5 mm

INJ 2102-T
27030128

INJ 2112-T
27030148

INJ 2103-T
10040658

8 mm

INJ 2113-T
10040668

8 mm

Pin assignment

1:1

Basic functions

PSE/Midspan, compliant with IEEE 802.3af, at

Serial transmission speed

10/100/1000 Mbps

Output nominal voltage

54 V DC (PoE)

Output power

INJ 2101-T
27030118

30 W

INJ 2102-T
27030128

30 W

INJ 2112-T
27030148

60 W

INJ 2103-T
10040658

60 W

INJ 2113-T
10040668

30 W

Maximum output power

INJ 2101-T
27030118

40 W

INJ 2102-T
27030128

40 W

INJ 2112-T
27030148

75 W

INJ 2103-T
10040658

75 W

INJ 2113-T
10040668

40 W

Interface 2

Ethernet

Connection method

RJ45 CAT5e

Wire diameter incl. insulation

INJ 2101-T
27030118

INJ 2102-T
27030128

1.6 mm (Terminal block is tested with PVC insulation - other insulation materials available on request)

INJ 2112-T
27030148

1.6 mm (Terminal block is tested with PVC insulation - other insulation materials available on request)

INJ 2103-T
10040658

INJ 2113-T
10040668

Ambient conditions

Ambient temperature (storage/transport)

-40°C ... 75°C

Ambient temperature (storage/transport)

-40°C ... 85°C

Permissible humidity (operation)

10 % ... 95 % (non-condensing)

Altitude

5000 m (For restrictions see manufacturer's declaration)

Degree of protection

INJ 2101-T
27030118

IP20 (Manufacturer's declaration)

INJ 2102-T
27030128

IP20 (Manufacturer's declaration)

INJ 2112-T
27030148

IP20 (Manufacturer's declaration)

INJ 2103-T
10040658

INJ 2113-T
10040668

General

Electrical isolation

VCC // FE // PoE

Test voltage data interface/power supply

1.5 kV AC (50 Hz, 1 min.)

Electromagnetic compatibility

Conformance with EMC Directive 2014/30/EU

Mounting position

vertical

Net weight

324.72 g

Housing material

Plastic

Color

Gray

MTTF
(SN 29500 standard, temperature 25°C, operating cycle 21 % (5 days a week, 8 hours a day))

INJ 2101-T
27030118

1510 Years

INJ 2102-T
27030128

1510 Years

INJ 2112-T
27030148

1797 Years

INJ 2103-T
10040658

1797 Years

INJ 2113-T
10040668

1510 Years

MTTF
(SN 29500 standard, temperature 40°C, operating cycle 34.25 % (5 days a week, 12 hours a day))

INJ 2101-T
27030118

661 Years

INJ 2102-T
27030128

661 Years

INJ 2112-T
27030148

733 Years

INJ 2103-T
10040658

733 Years

INJ 2113-T
10040668

661 Years

MTTF
(SN 29500 standard, temperature 40°C, operating cycle 100 % (7 days a week, 24 hours a day))

INJ 2101-T
27030118

256 Years

INJ 2102-T
27030128

256 Years

INJ 2112-T
27030148

283 Years

INJ 2103-T
10040658

283 Years

INJ 2113-T
10040668

256 Years

Conformance

CE-compliant

UL, USA

UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4

UL, USA/Canada

Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4
Class I, Division 2, Groups A, B, C, D

UL, Canada

CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16

Standards and Regulations

Electromagnetic compatibility

Conformance with EMC Directive 2014/30/EU

Type of test

Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6

Test result

10 Hz ... 57 Hz, amplitude ±3.5 mm, 57 Hz ... 150 Hz, 5g

Type of test

Shock in acc. with EN 60068-2-27/IEC 60068-2-27

Test result

30g for 11 ms, three shocks in each spatial direction

Type of test

Continuous shock according to EN 60068-2-27/IEC 60068-2-27

Test result

10g for 16 ms, 1000 shocks in each spatial direction

Standards/regulations

EN 61000-4-2

Contact discharge

± 6 kV (Test Level 3)

Indirect discharge

± 6 kV

Standards/regulations

EN 61000-4-3

Frequency range

80 MHz ... 3 GHz (Test Level 3)

Standards/regulations

EN 61000-4-4

Comments

Criterion B

Standards/regulations

EN 61000-4-5

Signal

± 1 kV (Data line, asymmetrical)
± 2 kV (I/O cable on field side only, asymmetric)

Standards/regulations

EN 61000-4-6

Frequency range

0.15 MHz ... 80 MHz

Standards/regulations

IEC 61643-21

IEC test classification

Conformance

CE-compliant

UL, USA

UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4

UL, USA/Canada

Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4
Class I, Division 2, Groups A, B, C, D

UL, Canada

CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16

Noxious gas test

ISA-S71.04-1985 G3 Harsh Group A

Function

Designation

Shield current monitoring

Switch-on threshold

≥ 30 mA

Local diagnostics

Yellow LED

Precision

± 5 %

Response time

3 s

Continuous shield current

≤ 2 A

Power consumption

270 mW (Shield current monitoring)

Dimensions

Width

30.2 mm

Height

130 mm

Depth

120 mm

Note

Utilization restriction

EMC: class A product, see manufacturer's declaration in the download area

Power supply

Nominal supply voltage

24 V DC
48 V DC

Supply voltage range

18 V DC ... 57 V DC

Max. current consumption

INJ 2101-T
27030118

2.1 A
1.4 A (24 V DC)
0.7 A (48 V DC)

INJ 2102-T
27030128

2.1 A
1.4 A (24 V DC)
0.7 A (48 V DC)

INJ 2112-T
27030148

4.2 A
2.73 A (24 V DC)
1.34 A (48 V DC)

INJ 2103-T
10040658

4.2 A
2.73 A (24 V DC)
1.34 A (48 V DC)

INJ 2113-T
10040668

2.1 A
1.4 A (24 V DC)
0.7 A (48 V DC)

Power consumption

≤ 75 W

Protective circuit

Reverse polarity protection

Conductor cross section flexible max.

4.00 mm²

Conductor cross section flexible min.

0.75 mm²

Conductor cross section solid max.

INJ 2101-T
27030118

4.00 mm²

INJ 2102-T
27030128

4.00 mm²

INJ 2112-T
27030148

4.00 mm²

INJ 2103-T
10040658

INJ 2113-T
10040668

Conductor cross section solid min.

0.75 mm²

Conductor cross section AWG max.

Conductor cross section AWG min.

Approvals

INJ 2101-T
27030118

cULus Listed
cUL Listed
UL Listed

INJ 2102-T
27030128

cULus Listed
cUL Listed
UL Listed

INJ 2112-T
27030148

cULus Listed
cUL Listed
UL Listed

INJ 2103-T
10040658

INJ 2113-T
10040668

Environmental Product Compliance

REACH SVHC

Lead 7439-92-1

China RoHS

INJ 2101-T
27030118

Environmentally Friendly Use Period = 50

INJ 2102-T
27030128

Environmentally friendly use period: unlimited = EFUP-e

INJ 2112-T
27030148

Environmentally friendly use period: unlimited = EFUP-e

INJ 2103-T
10040658

Environmentally friendly use period: unlimited = EFUP-e

INJ 2113-T
10040668

Environmentally friendly use period: unlimited = EFUP-e

Installez facilement votre injecteur PoE sur un rail DIN

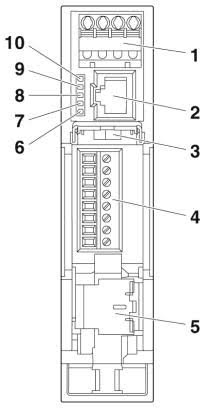

Vue avant des injecteurs PoE INJ 2101-T et INJ 2111-T

1 connecteur femelle RJ45, 1 bornier à vis

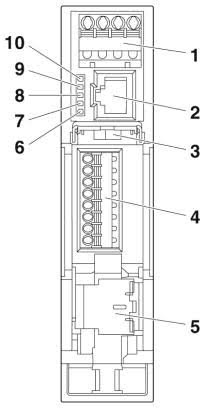

Vue avant des injecteurs PoE INJ 2103-T et INJ 2113-T

1 connecteur femelle RJ45, 1 bornier enfichable

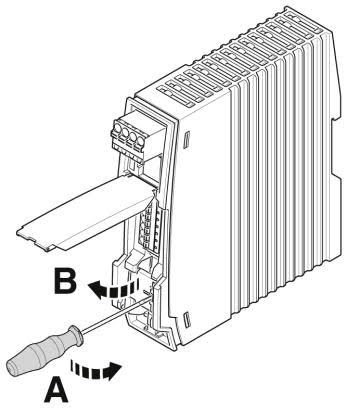

Raccordement de blindage avec dispositif antitraction

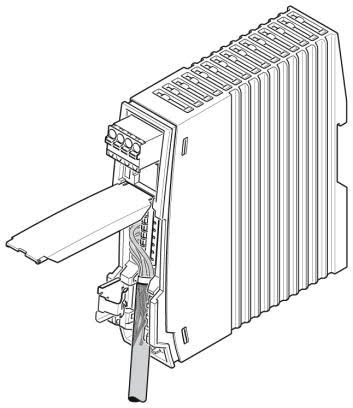

INJ 1100-T PoE Injector Front Schematic — Ouvrir le ressort de contact du blindage

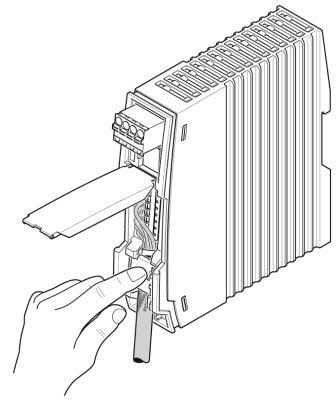

Close spring drawing — Fermer le ressort du contact de blindage

Schéma de circuit de l’injecteur PoE INJ 2100-T

User-guide-Portuguese

User-guide-Chinese

User-guide-English

User-guide-French

User-guide-German

User-guide-Italian

User-guide-Russian

User-guide-Spanish

User-guide-Turkish

Installation guide

DXF file - 27030118

IGES file - 27030118

STEP file - 27030118

PDF file - 27030118

DXF file - 27030128

IGES file - 27030128

STEP file - 27030128

PDF file - 27030128

DXF file - 27030148

IGES file - 27030148

STEP file - 27030148

PDF file - 27030148

DXF file - 10040658

IGES file - 10040658

STEP file - 10040658

PDF file - 10040658

DXF file - 10040668

IGES file - 10040668

STEP file - 10040668

PDF file - 10040668

Declaration of compliance with China RoHS – Component-CN-27030118

Declaration of compliance with China RoHS – Components-EN-27030118

Declaration of compliance with China RoHS – Component-CN-27030128

Declaration of compliance with China RoHS – Component-CN-27030148

Declaration of compliance with China RoHS – Component-CN-10040658

Declaration of compliance with China RoHS – Component-CN-10040668

VER utilise les convertisseurs de médias Perle PoE+ pendant la tournée de Coldplay

PoE Media Converters power multiple video cameras

Les convertisseurs de médias PoE+ intègrent les caméras Panasonic aux réseaux fibre monomode

Ethernet Basics Rev. 02

Understanding the evolution of Ethernet

Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.

Image du produit

La description

Cordon d'alimentation et numéro de produit

INJ 2103-T DIN Rail PoE+ Injector with surge protection: 30 W PoE+ compliant, 1 x RJ45 socket, 1 x Push-in terminal block, 10/100/1000 Mbps, IP20, potential separation, shield contacting with strain relief, shield current monitoring

None

INJ 2113-T DIN Rail Hi-PoE Injector with surge protection: 60 W Type 3 Hi-PoE compliant, 1 x RJ45 socket, 1 x Push-in terminal block, 10/100/1000 Mbps, IP20, potential separation, shield contacting with strain relief, shield current monitoring

None

INJ 2101-T DIN Rail PoE+ Injector with surge protection: 30 W PoE+ compliant, 1 x RJ45 socket, 1 x screw terminal block, 10/100/1000 Mbps, IP20, potential separation, shield contacting with strain relief, shield current monitoring

None

INJ 2102-T DIN Rail PoE+ Injector with surge protection: 30 W PoE+ compliant, 1 x RJ45 socket, 1 x IDC terminal block, 10/100/1000 Mbps, IP20, potential separation, shield contacting with strain relief, shield current monitoring

None

INJ 2112-T DIN Rail Hi-PoE Injector with surge protection: 60 W Type 3 Hi-PoE compliant, 1 x RJ45 socket, 1 x IDC terminal block, 10/100/1000 Mbps, IP20, potential separation, shield contacting with strain relief, shield current monitoring

None

Injecteurs PoE sur rail DIN INJ 2100-T avec protection contre les surtensions

Injecteur à moyenne portée IEEE 802.3bt/at/af jusqu’à 60 W

Les avantages des injecteurs PoE INJ 210-T

INJ-2100-T PoE Injector Hardware & Technical Specifications

Application Diagrams
