Modules Convertisseurs de Médias Administrables CM-10GRT-SFP

Convertisseurs 10/100/1000/2.5G/10GBase-T à SFP Cuivre ou Fibre

Module Convertisseur de Médias Administrables 10GBase-T

Modules Convertisseurs de Médias Administrables CM-10GRT-SFP

Module Convertisseur de Médias Administrables 10GBase-T
  • Conversion cuivre à fibre et cuivre à cuivre
  • Permet l'utilisation de divers transmetteurs fournis par Perle, Cisco ou d’autres SFP+ conformes MSA.
  • Fonctionnalités avancées – Transmission transparente, Smart Link Pass-Through, Fiber Fault Alert, Générateur de test de liaison intégré et Loopback
  • Administration via SNMP, CLI - Telnet/SSH, Navigateur Internet ou la Suite de gestion centralisée PerleVIEW avec un Module d'Administration de Convertisseurs de Médias MCR-MGT
  • Prise en charge de niveaux d’alimentation 1 et 2
Demande de Devis Démo en Ligne!
  • Présentation
  • Spécifications Produit
  • Schémas d’application
  • Documentation
  • Commande

Installés sur un Châssis de Convertisseurs de Médias MCR1900 de haute densité, les Modules Convertisseurs de Médias CM-10GRT-SFP Perle connectent de manière transparente les liaisons Ethernet 10/100/1000/2.5G/10GBase-T sur la fibre multimode ou monomode. Le CM-10GRT supporte également la conversion de débit 10/100/1000/2500/10000. Tous les Convertisseurs de Médias sont équipés d'un port Ethernet RJ45 et d'un slot vide pour un module SFP ou SFP+. Ces Convertisseurs de Médias peuvent être utilisés dans environnements non-administrables, ou être administrés via SNMP pour un contrôle complet et une surveillance du status des liens fibre. Des Modules Convertisseurs de Médias 10GBASE-T sont également disponibles pour des réseaux non administrables; pour des applications de basse à moyenne densité, jetez un oeil au Convertisseur de Médias Administrable Autonome SMI-10GT.

Les Modules Convertisseurs de Médias Administrables CM-10GRT-SFP offrent des fonctions essentielles pour soutenir une croissance et une flexibilité étendues sur votre réseau.

  • La conversion de débit 10/100/1000/2.5G/10G peut être utilisée pour détecter automatiquement la vitesse des ports et performer une conversion de débit entre deux ports si la vitesse Ethernet est différente. Ideal lorsque deux réseaux totalement différents doivent être connectés l’un à l’autre.
  • La Transmission Transparente (Cut-Through Forwarding) peut-être configurée pour les environnements ou la vitesse de transmission est cruciale. Cela augmentera le débit du Convertisseur de Médias et réduira la latence en réalisant la transmission des paquets de la manière la plus efficace possible.

Les conversions fibre à fibre et cuivre à fibre sont garanties par l'insertion de transmetteurs fibre SFP ou SFP+ compatibles avec la fibre multimode et monomode, incluant les longueurs d'onde CWDM/DWDM. La conversion cuivre à cuivre est prise en charge avec un câble Direct Attach (DAC) - ou Twinax - SFP+.

Le Port Transmetteur libre sur le Module Convertisseur de Médias Administrable CM-10GRT-SFP permet des configurations réseau flexibles afin de s'adapter à tous les impératifs d'une diversité d’émetteurs-récepteurs 10G fournis par Perle, Cisco ou d'autres fabricants de SFPs conformes MSA. Vous pouvez utiliser le CM-10GRT-SFP pour convertir:

Conversion Cuivre à Fibre:

  • 10/100/1000/2.5G/10GBase-T à Fibre SFP 1G
  • 10/100/1000/2.5G/10GBase-T à Fibre SFP+ 10G

Conversion Cuivre à Cuivre:

  • 10/100/1000/2.5G/10GBase-T à Cuivre SFP 1G

Les Convertisseurs de Médias Perle CM-10GRT-SFP offrent une solution économique pour prolonger la portée de liaisons Ethernet ou convertir les vitesses réseau. Les administrateurs réseau peuvent "tout voir" grâce aux fonctions avancées de Perle dont Smart Link Pass-Through, Fiber Fault Alert et Loopback. Avec un Module d'Administration des Convertisseurs de Médias dans le châssis, la configuration et le contrôle des ports cuivre et fibre peuvent être organisés facilement. Ces fonctions se traduisent par une efficacité accrue en termes de dépannage et une maintenance sur site réduite. Ces fonctionnalités vous permettent de réaliser des économies de temps et d’argent et, alliées à une garantie à vie et une assistance technique internationale, elles font des Convertisseurs de Médias Administrables CM-10GRT-SFP le choix de la raison pour les professionnels de l’informatique. Si vous recherchez un Convertisseur de Médias adapté à un environnement administrable avec sécurité AAA, jetez un oeil au SMI-10GRT-SFP.

Pour les environnements nécessitant un déploiement de Convertisseurs de Médias à moyenne ou grande échelle, une plate-forme centralisée simplifiant la configuration, l'administration, le contrôle et la maintenance des Convertisseurs de Médias Administrables Perle est recommandée. La Suite de gestion centralisée PerleVIEW est une application multi-utilisateur, basée sur Windows Server, adaptée pour ce genre de solutions à l'échelle d'une entreprise.

Fonctions du Module Convertisseur de Médias Administrable CM-10GRT-SFP

Conversion de Débit Le Convertisseur de Médias peut automatiquement détecter la vitesse de ports Ethernet et opérer une conversion de débit entre les deux ports si la vitesse Ethernet est differente.
Transmission transparente Lorsque la même vitesse Ethernet est configurée sur deux ports, le Convertisseur de Médias peut être configuré pour la transmission transparente. Cela augmentera le débit du convertisseur de médias et réduira la latence en effectuant un transfert de paquet de la manière la plus efficace possible. La transmission d’un paquet commencera dès que l’adresse de destination sera traitée.
Capteur de Vitesse SFP Détermine automatiquement si un SFP a été inséré et ajuste les réglages en conséquence.
Support d'Interface SGMII Le Convertisseur de Médias supporte des SFPs SGMII 1000Mbps
Auto-négociation Cuivre Le Convertisseur de Médias prend en charge l'auto-négociation sur l'interface du port Ethernet Cuivre
Cuivre Duplex Une Operation demi-duplex ou duplex est supportée
Smart Link Pass-Through Si Smart Link Pass-Through est activé (par défaut), chaque port reflète l'état du port qui lui est associé. Dans ce mode, en cas de détection d'une perte de liaison sur un port, le signal transmis sur l'autre port est désactivé, relayant l'état de la liaison défaillante. Les commutateurs et autres dispositifs administrés peuvent ainsi déclarer les défaillances de liaison à leur NMS réseau.

Lorsque Smart Link Pass-Through est désactivé, en cas de détection de perte de liaison sur un port, le signal transmis reste activé sur l'autre port.
Fiber Fault Alert Grâce à l'alerte de panne de fibre, l'état du récepteur Ethernet 10 Gigabits est communiqué à l'émetteur. Le dispositif partenaire associé à l'interface Ethernet 10G du convertisseur de médias bénéficie ainsi d'une notification de panne.
Green Ethernet Exploite la technologie Green Ethernet (Ethernet vert) d’économie d’énergie respectant les normes du secteur ainsi :
  • Energy Efficient Ethernet (EEE) selon 802.3az. Une source d’économies d’énergie durant les périodes d’inactivité du réseau.
Protection de température de module Protège votre module SFP ou SFP+ compatible DOM/DMI en suivant sa température interne et arrête le module SFP ou SFP+ dès qu'il fonctionne au-delà de son seuil de température maximum.
Compatible SFP Gigabit Le modèle de convertisseur de médias 10 Gigabits à logement SFP+ est aussi compatible avec les SFP Gigabit (1000Base-X). Les utilisateurs peuvent ainsi exploiter les SFP Gigabit aujourd'hui pour migrer à l'avenir vers les SFP+ 10G.
Paquets géants Transparent pour les trames jumbo avec une taille de MTU maximale de 10024 octets
VLAN Transparent pour les paquets VLAN.
Remote Loopback Possibilité de génération d'une boucle de retour sur chaque interface 10 Gigabits. Dans ce mode, toutes les trames reçues sur le port en mode boucle de retour sont retransmises. Les utilisateurs bénéficient ainsi d'une capacité d'exploitation de leurs propres générateurs de test maison pour tester la liaison.

Fonctions Additionnelles lors de l'installation avec un Module d'Administration de Convertisseurs de Médias sur un Châssis de Convertisseurs de Médias MCR1900

Sélection du mode de configuration Indiquez si le module doit utiliser les commutateurs DIP intégrés ou activer le module de gestion du châssis.
Informations sur le module
  • N° d'emplacement du module sur le châssis
  • Modèle de convertisseur de médias et numéro de série
  • Nom de module du convertisseur de médias configurable par l'utilisateur
  • Nom de port fibre optique configurable par l'utilisateur
  • N° de révision du matériel
  • N° de version du micrologiciel
Paramètres des commutateurs DIP du module Voir la configuration des commutateurs DIP du matériel.
Contrôle du port Active ou désactive le port cuivre ou fibre optique du module.
Statut du port Fibre
  • Port activé (oui/non)
  • Connecteur
  • Statut du lien (établi/non existant)
  • Défaut à l’extrémité (OK, échec)
  • Mode Boucle Fibre optique (activé/désactivé)
Contrôle du module
  • Réinitialiser la carte
  • Rétablir les réglages d'usine
  • Capacité de lecture/écriture spécifique des registres phy.
  • Mise à jour du micrologiciel
  • Mode Boucle Fibre optique (activé/désactivé)
  • Charger/télécharger la configuration
Sauvegarde et restauration Permet un remplacement rapide et simple du module. Le module d'administration conserve toujours une copie de la configuration du convertisseur de médias et peut la restaurer automatiquement sur ce module dès qu'il est détecté dans son emplacement.
Gestion de modules XFP DWDM réglables Sélectionnez les longueurs d'onde centrales UIT 50GHz d'émetteurs-récepteurs et la numération de canaux sur les émetteurs-récepteurs XFP réglables.
Power
Maximum Power Consumption 14 watts*
Indicators
Power / TST
  • On: Power indication and in normal operation
  • Blinking slowly: the unit is in loopback or test mode (either port)
  • Red solid: the unit has a hardware error (upon power up)
  • Red and blinking: the unit has a hardware error specified by combination of LK1 and LK2
LK1 (SFP)
  • On: Link present
  • Blinking quickly: Fiber link present and receiving data.(including test data)
  • Blinking slowly: Fiber link disabled because the other fiber link went down.
  • Blinking 1 sec on 3 sec off – module shut down due to high temperature.
  • Off: No fiber link present or no module inserted
LK2
  • On: 10GBase-T link present
  • Blinking quickly: Link present and receiving data
  • Blinking slowly: Link disabled because Link 1 went down
  • Off: 10GBase-T link is not active
Switches
Smart Link Pass-Through Enabled (Default - Up)

When the Link Mode switch is enabled (default), each port will reflect the state of its port peer using Smart Link Pass-Through. In this mode, if a link loss is detected on one port, the transmit signal on the other port is disabled “passing through” the state of the failed link. This enables managed switches and other devices to report link failures to their network NMS.

When the switch is in the down position, Smart Link Pass-Through is disabled. If a link loss is detected on one port, the transmit signal remains enabled on the other port.

Fiber Fault Alert Enabled (Default - Up)

With Fiber Fault Alert the state of the 10 Gigabit ethernet receiver is passed to the transmitter. This provides fault notification to the partner device attached to the 10G ethernet interface of the media converter.

Cut-through / Rate converting Rate Converting (Default - Up)

The Media Converter can automatically detect Ethernet port speed and do a rate conversion between the two ports if the Ethernet speed is different.

When the same Ethernet speed for both ports is enabled, the Media Converter can be configured for Cut-Through Forwarding. This will increase the media converter’s throughput and reduce latency by performing packet forwarding in the most efficient manner possible. Forwarding of a packet will begin as soon as the destination address is processed

Fiber Interface Loopback Disable (Default - Up)

In this mode, all frames received on the fiber port in loopback mode will be transmitted back. This provides users with the capability of utilizing their own in-house test generators for testing the link.

Copper Negotiation Auto (Default - Up)

In this mode, the media converter will auto negotiate copper link parameters. When switch is down, the media converter will be in manual mode and will use the parameters as define by Copper Duplex and Copper Speed switches

Copper Duplex Full Duplex (Default - Up)

In this mode, the copper port will be set to full duplex mode. If switch is down, the copper port is set to half duplex mode

Copper Speed 100Mbps (Default - Up)

In this mode, the copper port will be fixed at 100 Mbps. When switch down, the copper port will be fixed at 10 Mbps. Note: Copper Negotiation switch must be set to manual for Copper Speed switch to work.

Connectors
1 x RJ45 10/100/1G/2.5G/10GBase-T
IEEE 802.3an
100 meters on CAT6A or better
1 x SFP / SFP+ Transceiver slot
Power level 1 (1 watt) and level 2 (1.5 watts) as per SFP-8431
Hot insertion and removable
Supported 10 Gigabit Fiber pluggable transceivers (IEEE 802.3ae compliant):
  • 10GBase-SR
  • 10GBase-LRM
  • 10GBase-LR
  • 10GBase-ER
  • 10GBase-ZR
  • CWDM/DWDM

Supported 1 Gigabit Copper SFPs
  • 1000Base-T
  • 1000Base-T SGMII

Supported Gigabit Fiber SFPs
  • 1000Base-SX
  • 1000Base-LX/LH
  • 1000Base-EX
  • 1000Base-ZX
  • 1000Base-BX
  • CWDM/DWDM
Supported 10 Gigabit Fiber pluggable transceivers IEEE 802.3ae compliant:
  • 10GBase-SR
  • 10GBase-LRM
  • 10GBase-LR
  • 10GBase-ER
  • 10GBase-ZR
CWDM/DWDM
Chassis Slot profile Two slot
Environmental Specifications
Operating Temperature 0° C to 50° C (32° F to 122° F)
Storage Temperature minimum range of -25° C to 70° C (-13° F to 158° F)
Operating Humidity 5% to 90% non-condensing
Storage Humidity 5% to 95% non-condensing
Operating Altitude Up to 3,048 meters (10,000 feet)
Heat Output
( BTU/HR )
48
MTBF (Hours) 143,838

Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

Packaging
Shipping Weight 0.25 kg, 0.55 lbs
Shipping Dimensions 170 x 260 x 70 mm, 6.7 x 10.2 x 2.8 inches
Regulatory Approvals
Emissions FCC Part 15 Class A, EN55022 Class A
CISPR 22 Class A
CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 24:2010/EN 55024:2010
EN61000-3-2
Immunity EN55024
Electrical Safety IEC 62368-1(ed 2)
EN 62368-1:2014
CE
Laser Safety Dependent on SFPs used. SFPs that meet Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11 are recommended for use with this product.
Environmental Reach, RoHS and WEEE Compliant
Other ECCN: 5A991
HTSUS Number: 8517.62.0020
Perle Limited Lifetime Warranty

*Maximum rating for both media converter and modules inserted. Actual rating is dependent on the power consumption of the SFP+ modules inserted.

Conversion de médias cuivre à fibre 10 Gigabits

D'un convertisseur de médias Ethernet 10G vers un autre
Convertissez vos liens cuivre 10GBaseT à fibre multimode ou monomode. Idéal pour les grands centres informatiques et les applications en colocation pour lesquels les distances requises de connexion des commutateurs ToR (Top of Rack) dépassent la limite de 100 m des liens cuivre 10G. Jusqu'à 18 Modules Convertisseurs de Médias Perle peuvent etre installés sur un Châssis MCR1900. Le 19e slot du Châssis contient le Module d'Administration MCR-MGT. Tous les convertisseurs de médias du châssis sont gérés par SNMP, Telnet ou une interface de navigateur Internet. Cela permet au lien cuivre ou fibre de fournir des informations vitales et des mises à jour de statut aux différents outil d'administration réseau

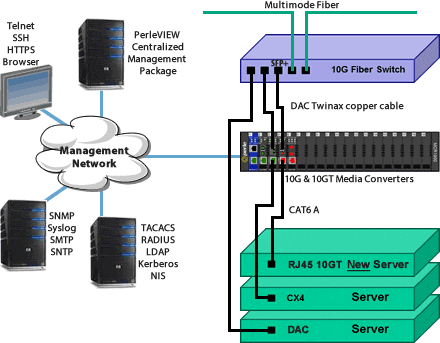

Schéma Cuivre à Fibre Administrable 10GBASE-T

Conversion de Débit Automatique (10/100/1000/2.5G/10GBase-T)
En utilisant le port RJ45 à détection de vitesse et le slot SFP/SFP+ vide, connecter et convertir le Cuivre Ethernet à la fibre 1G ou 10G multimode ou monomode. Ou bien, convertit vers Cuivre 1G.

Centre de Données CWDM

Convertisseurs de médias à Fibre Mux
Conversion 10GBase-T à CWDM SFP+.

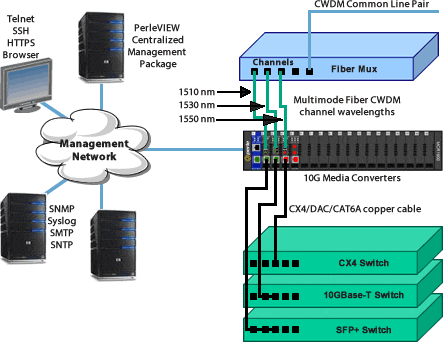

Schéma 10GBASE-T CWDM Administrable pour Centre de Données
