Convertisseur Série à Fibre PSI-MOS-RS232/FO 850 T
RS232 à Fibre redondante
- Deux connecteurs Fibre type ST
- Étendre la portée des données série jusqu'à 4,2 km
- Immunité aux interférences EMI, RFI et aux surtensions transitoires
- Configuration point à point ou en étoile
- Connecteur RS232 DTE /DCE DB9 mâle configurable
Pour les applications nécessitant une capacité de redondance, le Convertisseur Série à Fibre PSI-MOS-RS232/FO 850 T connecte de manière transparente les dispositifs RS232 à deux câbles FO. En transmettant les données RS232 sur une fibre optique, ces convertisseurs de médias sériels apportent une solution économique à l'extension de la portée des dispositifs sériels. Les données sérielles sont transmises aux deux ports fibres sur des sites différents ou des systèmes de sauvegarde.
Infrastructures de réseau Série à Fibre extensibles
Jusqu'à dix (10) convertisseurs Série à Fibre peuvent être groupés avec un bus Rail DIN TBUS prenant en charge la tension et les données. Le convertisseur sériel peut ainsi fonctionner dans des environnements utilisant d'autres topologies de réseau :
- en tant que coupleur en étoile, pour accepter les données sérielles et les distribuer aux 20 ports de sortie sur la fibre optique.
- une structure linéaire peut être utilisée pour mettre en réseau plusieurs dispositifs RS232 et former une structure maître/esclave.
Transmission de données sérielles à longue distance sur la fibre optique
La transmission sérielle RS232 est limitée à 20 Kbps sur une distance de seulement 15 mètres . Avec le convertisseur Série à Fibre FO 850 T, la transmission sérielle peut être étendue jusqu'à 4,2 km. Par conséquent, deux équipements sériels asynchrones, distants de plusieurs kilomètres, peuvent communiquer en duplex (ou demi-duplex) sur une liaison en fibre optique à des débits allant jusqu'à 115,2 kbps.
Immunité aux interférences EMI, RFI et surtensions transitoires
Le système de transmission sur fibre optique FO 850 T isole électriquement les dispositifs connectés. Les interférences électromagnétiques (EMI) sont un phénomène récurrent dans les environnements industriels. Ces interférences peuvent corrompre les données transmises sur des liaisons Ethernet cuivre ou sérielles. Les données transmises sur un câble Fibre Optique restent totalement inaccessibles à ce type de bruit. Ceci évite tous les effets négatifs de l'égalisation de la tension et des interférences électromagnétiques sur les câbles de données. Par conséquent, un convertisseur de médias Série à Fibre vous permet d'interconnecter vos dispositifs sériels sur une liaison FO et de bénéficier d'une transmission optimale, d'une disponibilité système accrue, d'une flexibilité améliorée de la conception du réseau, ouvrant la porte aux topologies de réseau linéaires, point à point, en étoile.
Fonctions et Support de haute qualité
Le convertisseur FO 850 T opère à une longueur d'onde de 850 nm. Il utilise un émetteur LED séparé et un photo-détecteur sur les deux connecteurs de type ST. Presque toutes les tailles de fibre multimode peuvent être utilisées, incluant 50/125 m, 62,5/125 m, et 200/230 m.
Facteurs économiques de l'alimentation électrique
Le calcul du budget de l'alimentation électrique joue un rôle déterminant pour planifier une liaison en fibre optique. Le budget énergétique doit évaluer la quantité de lumière requise pour transmettre avec succès des données à l'aide d'une liaison en fibre optique. La quantité de lumière disponible dans le système détermine la longueur du câble Fibre Optique entre les convertisseurs de médias sériels au sein du réseau. Les budgets d'énergie optique sont déterminants pour éviter la distorsion des données. Pour apprendre à calculer un budget d'énergie optique, veuillez lire notre fiche technique. Les niveaux de transmission et de réception (dBm) sont indiqués dans les spécifications des équipements.
Caractéristiques de haute qualité et assistance
Pour assurer des opérations de dépannage efficaces et réduire la maintenance sur site, les convertisseurs FO 850 T sont équipés de fonctions de diagnostic complètes pour augmenter la disponibilité du système, simplifier les démarrages et contrôler en permanence la qualité des transmissions optiques. Outre les avantages apportés par un support technique global et gratuit, ces caractéristiques font gagner du temps et réduisent les coûts. Les convertisseurs Série à Fibre FO 850 T RS232 sont donc un choix naturel pour les services informatiques.
- Les connexions peuvent être établies avec un bornier à vis COMBICON.
- Les signaux de données et de tension d'alimentation sont acheminés par les connecteurs Rail DIN.
- Isolation électrique de haute qualité entre toutes les interfaces (RS232, ports de la fibre optique, alimentation électrique, connecteur Rail DIN)
- Une alimentation de secours est possible avec une unité d'alimentation supplémentaire.
- Homologué pour les applications en Zone 2
- Contact de commutation flottant pour la génération d'alertes rapides sur les chemins critiques de la fibre optique.
- Interface à sécurité intrinsèque de la fibre optique (EX OP IS) pour la connexion directe des dispositifs en Zone 1.
- Diagnostic optique intégré pour le controle continu des chemins de la fibre optique.
- Détection automatique de tous les débits de données jusqu'à 115,2 Kbps
Ambient conditions
Ambient temperature (operation)
-20°C ... 60°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
30 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Type of test
Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6
Test result
5g, 10-150 Hz, 2.5 h, in XYZ direction
Type of test
Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Test result
15g, 11 ms period, half-sine shock pulse
Shock
15g in all directions in acc. with IEC 60068-2-27
Noise emission
EN 55011
Noise immunity
EN 61000-6-2:2005
Free from substances that could impair the application of coating
according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard
Connection in acc. with standard
CUL
Standards/regulations
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EN 61000-4-6
Vibration (operation)
In acc. with IEC 60068-2-6: 5g, 150 Hz
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Optical interface FO
Number of FO ports
2
Transmit capacity, minimum
- -4.6 dBm (200/230 µm)
- -17.6 dBm (50/125 µm)
- -13.6 dBm (62,5/125 µm)
Minimum receiver sensitivity
-33.2 dBm
Wavelength
850 nm
Transmission length incl. 3 dB system reserve
- 2800 m (with F-K 200/230 8 dB/km with quick mounting connector)
- 4200 m (with F-G 50/125 2.5 dB/km)
- 4800 m (with F-G 62,5/125 3.0 dB/km)
Transmission medium
- PCF fiber
- Multi-mode fiberglass
Transmission protocol
Transparent to protocol for RS-232 interface
Connection method
B-FOC (duplex ST®)
General
Transmission channels
2 (1/1), RxD, TxD, full duplex
Bit distortion, input
± 35 % (permitted)
Bit distortion, output
< 6.25 %
Electrical isolation
VCC // V.24 (RS-232)
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise emission
EN 55011
Net weight
221.1 g
Housing material
PA 6.6-FR
Color
green
MTBF
- 320 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 48 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!)
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Digital outputs
Output name
Relay output
Output description
Alarm output
Number of outputs
1
Maximum switching voltage
- 60 V DC
- 42 V AC
Limiting continuous current
0.46 A
Power supply
Nominal supply voltage
24 V DC (With UL approval)
Supply voltage range
18 V DC ... 30 V DC
Max. current consumption
120 mA
Typical current consumption
120 mA (24 V DC)
Connection method
COMBICON plug-in screw terminal block
Serial interface
Interface 1
V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1
Connection method
D-SUB 9 plug
Transmission medium
Copper
Transmission length
≤ 15 m
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Serial transmission speed
115.2 kbps (NRZ)
Dimensions
Width
35 mm
Height
99 mm
Depth
105 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Reach and RoHS Compliant
Approvals
- cUL Listed
- cULus Listed
- UL Listed
- ATEX
- EAC
- DNV
- cUL Recognized
- cULus Recognized
- UL Recognized
Commercial data
Packing unit
1
Weight per piece
222.7 g
Country of origin
Germany
Warranty
1 Year
Classifications
eCl@ss 4.0
27230207
eCl@ss 4.1
27230207
eCl@ss 5.0
27230207
eCl@ss 5.1
27230207
eCl@ss 6.0
27230207
eCl@ss 7.0
27230207
eCl@ss 8.0
19179290
eCl@ss 9.0
19179290
ETIM 2.0
EC001423
ETIM 3.0
EC001423
ETIM 4.0
EC001423
ETIM 5.0
EC000310
ETIM 6.0
EC000310
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
43222604
Application Diagrams
Applications de Convertisseurs de Médias Série à Fibre PSI-MOS-RS232/FO 850 T
- Proximité d'équipements électriques lourds.
- Environnements exposés à des interférences électriques (EMI) ou radio (RFI).
- Environnements subissant des surtensions transitoires.
- Usines, entrepôts et ateliers.
- Utiliser des équipements sériels asynchrones pour communiquer en demi-duplex ou duplex, avec des débits allant jusqu'à 115,2 Kbps sur une fibre optique.

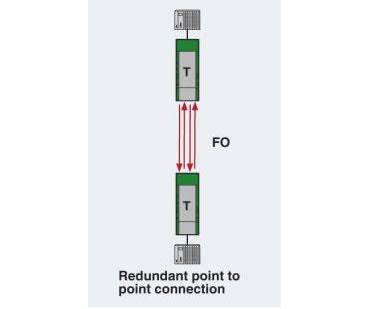

Connexions point-à-point redondantes entre des dispositifs sériels sur une liaison fibre optique

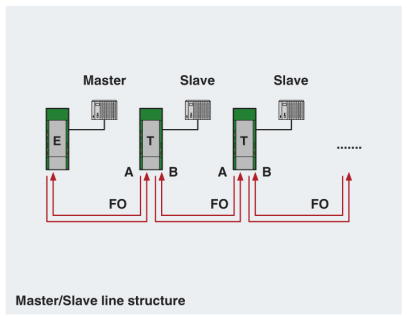

Réseaux linéaires

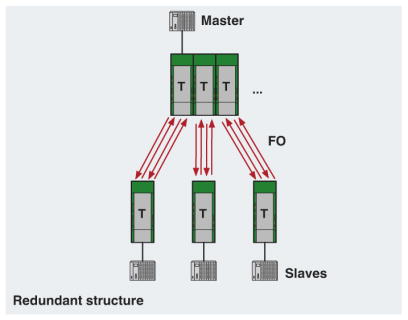

Réseaux en étoile redondants

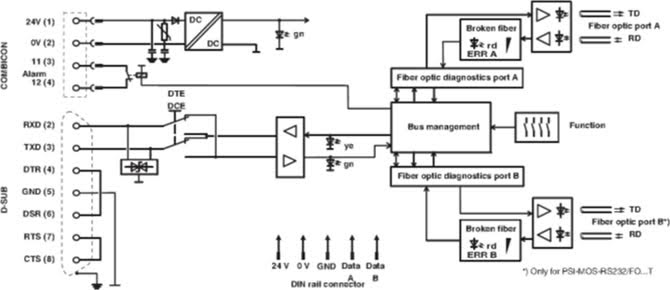

Schéma-Bloc
