Convertisseurs de médias Série à Fibre PSI-MOS-RS232/FO 1300 E
Connecter des équipements RS232 à un câble Fibre Optique
Convertisseurs de médias Série à Fibre PSI-MOS-RS232/FO 1300 E
- Étendre la portée des données sérielles jusqu'à 45 km
- Immunité aux interférences EMI, RFI et aux surtensions transitoires
- Configuration point à point ou en étoile
- Connecteurs Fibre type SC
- Connecteur RS232 DTE /DCE DB9 mâle configurable
Le convertisseur Série à Fibre PSI-MOS-RS232/FO 1300 E connecte de manière transparente les dispositifs RS232 au câble Fibre Optique. En transmettant les données RS232 sur une fibre optique, ces convertisseurs de médias sériels apportent une solution économique à l'extension de la portée des dispositifs sériels.
Transmission de données sérielles à longue distance sur la fibre optique
La transmission sérielle RS232 est limitée à 20 Kbps sur une distance de seulement 15 mètres . Avec un convertisseur Série à Fibre FO 1300 E, la transmission des données sérielles peut atteindre 27 km sur une liaison FO multimode ou 45 km sur une liaison Fibre Optique unique. Par conséquent, deux équipements sériels asynchrones, distants de plusieurs kilomètres, peuvent communiquer en duplex (ou demi-duplex) sur une liaison en fibre optique à des débits allant jusqu'à 115,2 Kbps.
Immunité aux interférences EMI, RFI et surtensions transitoires
Le système de transmission optique FO 1300 E a l'avantage d'assurer l'isolation électrique des dispositifs connectés. Les interférences électromagnétiques (EMI) sont un phénomène récurrent dans les environnements industriels, tels qu'usines, entrepôts, ateliers. Ces interférences peuvent corrompre les données transmises sur des liaisons Ethernet cuivre ou sérielles. Mais les données ne sont jamais exposées à ce type de bruit lorsqu'elles sont transmises par un câble Fibre Optique, ce qui évite tous les effets négatifs de l'égalisation de la tension et des interférences électromagnétiques. Par conséquent, un convertisseur de médias Série à Fibre vous permet d'interconnecter vos dispositifs sériels sur une liaison Fibre Optique et de bénéficier d'une transmission optimale, d'une disponibilité système accrue, d'une flexibilité améliorée de la conception du réseau, ouvrant la porte aux structures point à point et en étoile.
Connexions flexibles à la fibre optique
Le convertisseur FO 1300 E opère à une longueur d'onde de 1300 nm. Il utilise un émetteur LED séparé et un photo-détecteur sur les deux connecteurs de type SC. Presque toutes les tailles de fibre multimode ou unique peuvent être utilisées.
Facteurs économiques de l'alimentation électrique
Le calcul du budget de l'alimentation électrique joue un rôle déterminant dans la planification d'une liaison en fibre optique. Le budget énergétique doit évaluer la quantité de lumière requise pour transmettre avec succès des données sur une distance spécifique à l'aide d'une liaison en fibre optique. La quantité de lumière disponible dans le système détermine la longueur du câble Fibre Optique entre les convertisseurs de médias sériels au sein du réseau. Les budgets d'énergie optique sont déterminants pour éviter la distorsion des données. Pour apprendre à calculer un budget d'énergie optique, veuillez lire notre fiche technique. Les niveaux de transmission et de réception (dBm) sont indiqués dans les spécifications des équipements.
Transmettre chaque signal série sur 10 lignes en fibre optique
Jusqu'à dix (10) convertisseurs Série à Fibre peuvent être groupés avec un bus Rail DIN TBUS prenant en charge la tension et les données. Le convertisseur peut ainsi fonctionner comme un coupleur en étoile, acceptant les données sérielles pour les distribuer à tous les ports de sortie sur la fibre optique.
Fonctions et Support de haute qualité
Les convertisseurs de médias Série à Fibre FO 1300 E sont aussi équipés de fonctions de diagnostic complètes pour augmenter la disponibilité du système, simplifier les démarrages et contrôler en permanence la qualité des transmissions optiques. Par conséquent, les opérations de dépannage sont plus efficaces et la maintenance sur site est réduite. Outre les avantages apportés par un support technique global et gratuit, ces caractéristiques font gagner du temps et réduisent les coûts. Les convertisseurs Série à Fibre FO 1300 E RS232 sont donc un choix naturel pour les services informatiques.
- Les connexions peuvent être établies avec un bornier à vis COMBICON.
- Les signaux de données et de tension d'alimentation sont acheminés par les connecteurs Rail DIN.
- Isolation électrique de haute qualité entre toutes les interfaces (RS232, ports de la fibre optique, alimentation électrique, connecteur Rail DIN)
- Une alimentation de secours est possible avec une unité d'alimentation supplémentaire.
- Homologué pour les applications en Zone 2
- Diagnostic optique intégré pour le controle continu des chemins de la fibre optique.
- Contact de commutation flottant pour la génération d'alertes rapides sur les chemins critiques de la fibre optique.
- Détection automatique de tous les débits de données jusqu'à 115,2 Kbps
PSI-MOS-RS232/FO 1300 E Technical Specifications
| Ambient conditions | |
|---|---|
| Ambient temperature (operation) | -20 °C ... 60 °C |
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Permissible humidity (operation) | 30 % ... 95 % (non-condensing) |
| Altitude | 5000 m (For restrictions see manufacturer's declaration) |
| Degree of protection | IP20 |
| Noise immunity | EN 61000-6-2:2005 |
| Standards and Regulations | |
| Electromagnetic compatibility | Conformance with EMC directive 89/336/EC |
| Type of test | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 |
| Test result | 5g, 10-150 Hz, 2.5 h, in XYZ direction |
| Type of test | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| Test result | 15g, 11 ms period, half-sine shock pulse |
| Shock | 15g in all directions in acc. with IEC 60068-2-27 |
| Noise emission | EN 55011 |
| Noise immunity | EN 61000-6-2:2005 |
| Free from substances that could impair the application of coating | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
| Connection in acc. with standard | CUL |
| Standards/regulations | EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 |
| Vibration (operation) | In acc. with IEC 60068-2-6: 5g, 150 Hz |
| Conformance | CE-compliant |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA/Canada | 508 listed 508 recognized |
| Optical interface FO | |
| Number of FO ports | 1 |
| Wavelength | 1300 nm |
| Transmission length incl. 3 dB system reserve | 27 km (With F-G 50/125 0.7 dB/km at 1300 nm) 22 km (with F-G 62.5/125 0.8 dB/km at 1300 nm) 45 km (With F-E 9/125 0,4 dB/km at 1300 nm) |
| Transmission medium | Multi-mode fiberglass Single-mode fiberglass |
| Transmission protocol | Transparent to protocol for RS-232 interface |
| Connection method | SC duplex |
| General | |
| Transmission channels | 2 (1/1), RxD, TxD, full duplex |
| Bit distortion, input | ± 35 % (permitted) |
| Bit distortion, output | < 6.25 % |
| Electrical isolation | VCC // V.24 (RS-232) |
| Test voltage data interface/power supply | 1.5 kVrms (50 Hz, 1 min.) |
| Electromagnetic compatibility | Conformance with EMC directive 89/336/EC |
| Noise emission | EN 55011 |
| Net weight | 183.78 g |
| Housing material | PA 6.6-FR |
| Color | green |
| MTBF | 549 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) 113 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day)) |
| Conformance | CE-compliant |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!) |
| UL, USA/Canada | 508 listed 508 recognized |
| Digital outputs | |
| Output name | Relay output |
| Output description | Alarm output |
| Number of outputs | 1 |
| Maximum switching voltage | 60 V DC 42 V AC |
| Limiting continuous current | 1:00 AM |
| Power supply | |
| Nominal supply voltage | 24 V DC (With UL approval) |
| Supply voltage range | 18 V DC ... 32 V DC |
| Typical current consumption | 100 mA (24 V DC) |
| Connection method | COMBICON plug-in screw terminal block |
| Serial interface | |
| Interface 1 | V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Connection method | D-SUB 9 plug |
| Transmission medium | Copper |
| Transmission length | ≤ 15 m |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 2.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 14 |
| Serial transmission speed | 115.2 kbps (NRZ) |

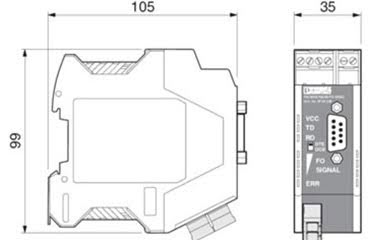

| Dimensions | |
| Width | 35 mm |
| Height | 99 mm |
| Depth | 105 mm |
 |
|
| Environmental Product Compliance | |
| China RoHS | Environmentally Friendly Use Period = 50 |
| Reach and RoHS Compliant | Reach and RoHS Compliant |
| Approvals | |
| cUL Listed cULus Listed UL Listed ATEX EAC DNV cUL Recognized cULus Recognized UL Recognized |
|
| Commercial data | |
| Packing unit | 1 |
| Weight per piece | 222.7 g |
| Country of origin | Germany |
| Warranty | 1 Year |
| Classifications | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 7.0 | 27230207 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC001423 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| Applications de Convertisseurs de Médias Série à Fibre PSI-MOS-RS232/FO 1300 E |
|---|
|
| Connexions point-à-point entre dispositifs sériels sur fibre optique |
Vous pouvez utiliser deux Convertisseurs Série à Fibre PSI-MOS-RS232/FO 1300 E pour convertir aisément une liaison de données sur câble cuivre en liaison sur câble Fibre Optique. |

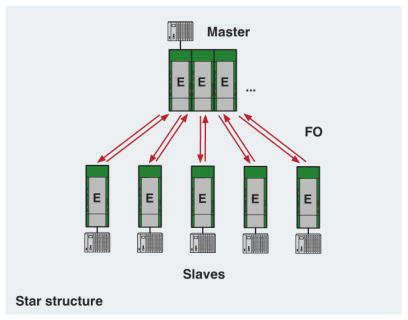

| Structures en étoile |
Vous pouvez interconnecter des dispositifs RS232 dans une structure en étoile sur un réseau maître/esclave. Selon le nombre de lignes dans la structure en étoile, plusieurs convertisseurs Série à Fibre PSI-MOS-RS232/FO 1300 E doivent être connectés aux systèmes de bus Rail DIN TBUS pour contrôler la tension et les données. Ceci permet de mettre en place jusqu'à 10 ports sur la fibre optique. Les interconnexions RS232 et pour la tension d'alimentation sont assurées automatiquement par le connecteur Rail DIN. |

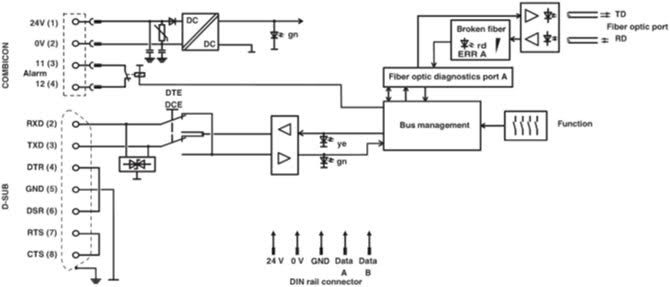

| Schéma-Bloc |
 |
