Extenseur cuivre PSI-MODEM-SHDSL/SERIE

RS232/422/485 sur des câbles en cuivre

PSI-MODEM-SHDSL/SERIAL Copper Extender
  • Transmission de données sérielles jusqu'à 20 km
  • Deux ports SHDSL pour une transmission de données symétrique
  • Prend en charge les interfaces RS232, RS422 et RS485
  • Protocole transparent
Get a quote Product Question?
  • Fiche Produit
  • Spécifications Produit
  • Schémas
  • Documentation
  • Commander

L’Extenseur PSI-MODEM-SHDSL/SERIE à Cuivre allonge de manière transparente la transmission des données Ethernet jusqu’à 20 km sur une paire torsadée (CAT5/6/7), du coaxial ou tout câblage cuivre existant précédemment utilisés dans des circuits d’alarme, circuits E1/T1 et des applications CCTV et CATV.

Transmission Longue Distance de Données Série sur Cuivre

Le SHDSL est la technologie de choix pour la transmission longue distance de données numériques sur des câbles en cuivre pour un réseau. Bien que les performances dépendent des caractéristiques du câble utilisé, la portée du SHDSL est plus importante que celle de toutes les autres technologies DSL disponibles actuellement. De plus, la bande passante de chargement et téléchargement est symétrique et compte des débits de données allant jusqu’à 15,3 Mbit/s sur du cuivre à 2 fils et 30 Mbit/s sur du cuivre à 4 fils.

Deux sorties numériques configurables avec un logiciel sont disponibles pour les équipements externes à génération d’alarme.

Bien que ces équipements soient « Plug & Play », si la configuration d’équipements supplémentaires est nécessaire lors de l’installation, l’alimentation peut se faire par un câble USB d’ordinateur. Le logiciel de configuration simple fournit des diagnostics en ligne et une fonction journal, et il permet la configuration de projet individuel et l’enregistrement de configurations de projet. De plus, pour permettre aux techniciens d’effectuer des diagnostics d’équipement rapides sur place, le PSI-MODEM-SHDSL/SERIALa des fonctions de diagnostic intégrées, un journal et des LED clairement visibles.


ROHS Compliant
Din Rail Compliant
ATEX Certified
RS232 Compliant
SHDSL
DNP Compliant

PSI-MODEM-SHDSL/SERIAL Technical Specifications

Serial interface
Interface 1 V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1
Interface RS-232
Connection method D-SUB 9 plug
Transmission length max. 15 m
Termination resistor 390 Ω - 180 Ω - 390 Ω (can be connected)
Conductor cross section solid min. 0.2 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.2 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 24
Conductor cross section AWG max. 13
Data flow control/protocols Software handshake, Xon/Xoff, hardware handshake (RTS/CTS), 3964R-compatible, Modbus (RTU/ASCII), transparent protocol - additional protocols supported
Serial transmission speed 0.11/0.3/1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4 kbps, NRZ
Interface 2 SHDSL interface according to ITU-T G.991.2.bis
Connection method 2 x 2-pos. COMBICON plug-in screw terminal blocks
Transmission length up to 20 km (Depending on data rate and cable cross section)
Serial transmission speed 4-wire operation: 64 kbps ... 30 Mbps
2-wire operation: 32 kbps ... 15.3 Mbps
Interface 3 USB 2.0
Connection method Mini-USB type B, 5-pos.
Transmission length < 5 m (only for configuration and diagnostics)
Interface 4 RS-422 interface in acc. with ITU-T V.11, EIA/TIA-422, DIN 66348-1
Interface RS-422
Connection method Plug-in/screw connection via COMBICON
File format/coding Serial asynchronous UART/NRZ, 7/8 data bits, 1/2 stop bits, 1 parity bit (even, odd, mark, space, none), 9/10/11-bit character length
Transmission length ≤ 1200 m
Termination resistor 390 Ω - 180 Ω - 390 Ω (can be connected)
Data flow control/protocols Automatic control // Modbus RTU/ASCII
Serial transmission speed 1.2/2.4/4.8/7.0/9.6/19.2/38.4/57.6/75/93.75/115.2/136/187.5/375/500/1500/2000 kbps, NRZ
Interface 5 RS-485 interface, in acc. with EIA/TIA-485, DIN 66259-4/RS-485 2-wire
Interface RS-485
Connection method Plug-in/screw connection via COMBICON
File format/coding Serial asynchronous UART/NRZ, 7/8 data, 1/2 stop, 1 parity, 10/11-bit character length
Transmission length up to 1200 m
Termination resistor 390 Ω - 180 Ω - 390 Ω (can be connected)
Protocols supported Transparent, including 3964R protocol
Data flow control/protocols Automatic control // Modbus RTU/ASCII
Serial transmission speed 1.2/2.4/4.8/7.0/9.6/19.2/38.4/57.6/75/93.75/115.2/136/187.5/375/500/1500/2000 kbps, NRZ
Digital outputs
Output name Digital output
Number of outputs 2
Voltage output signal depending on the operating voltage
Current output signal ≤ 150 mA (Short-circuit-proof)
Behavior of the outputs Deactivated for device supply via DIN rail connector
Function
Management User-friendly software: Guided configuration, plausibility checks, diagnostic functions, log book
Status and diagnostic indicators LEDs: VCC (supply voltage), RD/TD (serial data traffic), ERR (errors), TERM (termination resistor active), RS-232 (RS-232 active)
2 x LINK / 2 x STAT (DSL data traffic port A and port B), DIAG (diagnostic messages)
Ambient Conditions
Ambient temperature (operation) -20 °C ... 60 °C (for derating, see technical documentation)
Ambient temperature (storage/transport) -40 °C ... 85 °C
Permissible humidity (operation) 10 % ... 95 % (non-condensing)
Permissible humidity (storage/transport) 10 % ... 95 % (non-condensing)
Altitude 5000 m (For restrictions see manufacturer's declaration)
Degree of protection IP20
Noise immunity EN 61000-6-2
General
Electrical isolation DIN EN 50178 (VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE)
Test voltage data interface/power supply 1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility Conformance with EMC Directive 2014/30/EU
Net weight 339.4 g
Housing material PA 6.6-FR
Color green
MTTF 693 Years (SN 29500 standard, temperature 25°C, operating cycle 21 % (5 days a week, 8 hours a day))
301 Years (SN 29500 standard, temperature 40 °C, operating cycle 34.25 % (5 days a week, 12 hours a day))
121 Years (SN 29500 standard, temperature 40°C, operating cycle 100 % (7 days a week, 24 hours a day))
Conformance CE-compliant
Noise emission EN 55011
MTBF 1004 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
199 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Power supply
Nominal supply voltage 24 V DC ±5 % (as an alternative or redundant, via backplane bus contact and system current supply)
5 V DC (configuration only, via mini-USB type B)
Supply voltage range 18 V DC ... 30 V DC
Typical current consumption < 180 mA (24 V DC)
Connection method COMBICON plug-in screw terminal block
Dimensions
Width 35 mm
Height 99 mm
Depth 114.5 mm
Environmental Product Compliance
China RoHS Environmentally Friendly Use Period = 50
Reach and RoHS Compliant Reach and RoHS Compliant
Standards and Regulations
Electromagnetic compatibility Conformance with EMC Directive 2014/30/EU
Conformance CE-compliant
ATEX II 3 G Ex nA nC IIC T4 Gc X
UL, USA/Canada cULus listed UL 508
Shock 15g in all directions in acc. with IEC 60068-2-27
Noise emission EN 55011
Noise immunity EN 61000-6-2
Vibration (operation) In acc. with IEC 60068-2-6: 5g, 150 Hz
Approvals
UL Listed
cUL Listed
EAC
ATEX
cULus Listed
Commercial data
Packing unit 1
Weight per piece 360.0 g
Country of origin Germany
Interfaces
  • RS-232, jusqu’à 230.4 kbit/s, passage DCE/DTE automatique
  • RS-422, jusqu’à 2 000 kbit/s
  • RS-485 W2, jusqu’à 2 000 kbit/s, possibilité de connecter une résistance de terminaison
Connexions point-à-point longue distance entre dispositifs sériels sur câbles en cuivre

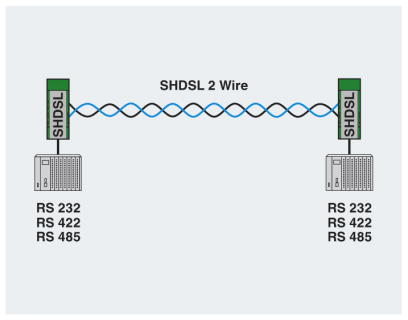

Schéma du réseau à 2 fils PSI-MODEM-SHDSL

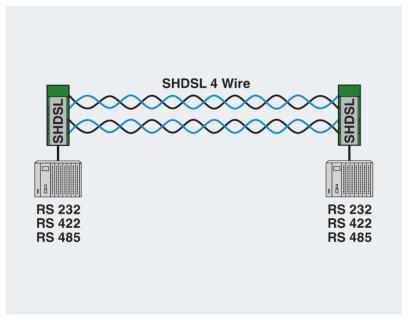

Schéma du réseau à 4 fils PSI-MODEM-SHDSL
Topologie linéaire du réseau longue distance
Se connecte jusqu’à 255 équipements SHDSL. Utilise de multiples interfaces RS-232 ou une opération mixte, dont RS-422 et RS-485. Le PSI-MODEM-SHDSL/SERIALtransmet le protocole de données en toute transparence.

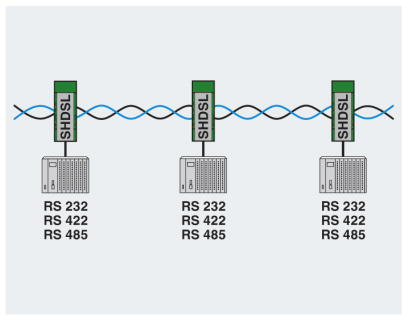

Schéma du réseau linéaire PSI-MODEM-SHDSL

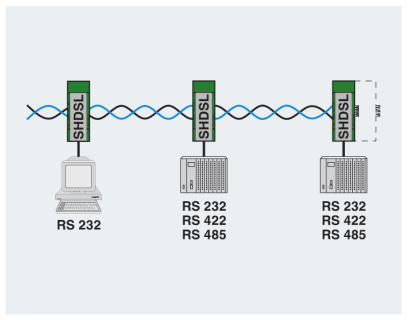

Schéma 2 du réseau linéaire PSI-MODEM-SHDSL
Topologie en étoile du réseau longue distance
Les équipements sont connectés via le connecteur Rain DIN (TBUS) dans la station de tête. Le connecteur Rail DIN prend en charge RS-485. Il ne peut pas être utilisé avec RS-232 et RS-422. Pour configurer une topologie en étoile, vous devez créer plusieurs topologies linéaires. Dans l’exemple ci-dessous, vous devez créer deux topologies linéaires dont chacune comporte trois équipements.

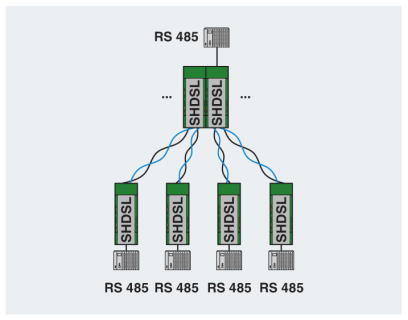

Topologie en étoile PSI-MODEM-SHDSL

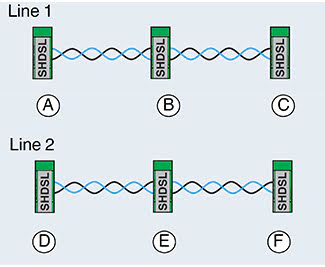

Topologie en étoile PSI-MODEM-SHDSL 2
Portée
Le débit maximal possible des données SHDSL dépend de plusieurs paramètres. Deux paramètres importants sont la longueur du câble et sa section transversale. Ce schéma illustre la dépendance du débit de données SHDSL maximal sur la longueur de la ligne avec 3 types de câbles. Des distances plus longues peuvent être atteintes avec des câbles de qualité aux diamètres plus élevés. Le PSI-MODEM-SHDSL/SERIALpermet des débits de données sur du cuivre à 2 fils allant de 32 kbit/s à 15,3 Mbit/s. Des débits de données allant jusqu’à 30 Mbit/s sont possibles sur du cuivre à 4 fils.

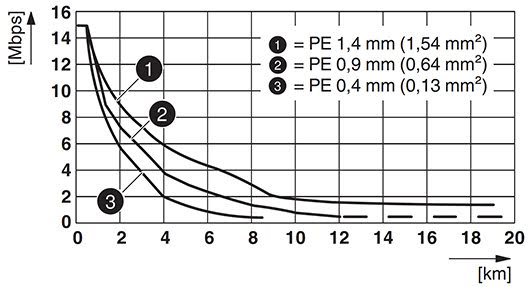

Figure 1: SHDSL data rate depending on the distance,2-wire

Tableau du débit de données SHDSL

Calcul des débits de données SHDSL à l’aide de PSI-SHDSL Calculator

Regardez ce didacticiel pour apprendre comment calculer le débit de données maximal théorique d’une ligne SHDSL rapidement et facilement avec le logiciel PSI-SHDSL Calculator. Dans l’ensemble, le logiciel vous aide à préparer votre projet de manière plus fiable.

Haut de page

Produits

Applications

Infos société

Contactez-nous

Comment acheter

Support Technique

Plan du site

Mentions légales

Confidentialité et Cookie

Produits par Perle

specialix Chase Research

Follow Perle

Copyright © 1996 - 2017 Perle. Tous droits réservés

Contactez-nous
Produits
Applications
Comment acheter
Support Technique
Infos société
Confidentialité et Cookie
Follow Perle

Copyright © 1996 - 2015 Perle. Tous droits réservés
