DT-TELE-SHDSL Protecteur Antisurtensions
Protecteur Antisurtensions Modem DSL
- Protection pour les interfaces de télécommunication SHDSL
- Adaptateur de protection pour deux paires de signaux via le connecteur RJ45 (RJ12) ou le connecteur vissé
- Boîtier en métal résistant
- Deux ports SHDSL
Le Protecteur antisurtensions DT-TELE-SHDSL a été conçu pour répondre aux exigences spécifiques des transmissions de données SHDSL. Il est spécialement conçu pour fournir une protection contre les éclairs, les interférences RFI et ESD et les surtensions transitoires pour une sécurité des données maximale avec un minimum d’atténuation du signal.
Protection contre les surtensions pour les systèmes SHDSL
Des infrastructures de télécommunications fiables sont indispensables dans le monde industriel moderne. Les systèmes sensibles utilisés dans ces environnements fonctionnent avec de hautes fréquences, à des niveaux de signal faibles, et sont mis en réseau sur une large zone. Les surtensions mènent rapidement ici à des pannes de grande ampleur et, dans le pire des cas, une perte de données. Le Protecteur Antisurtension SHDSL prend la forme d’un adaptateur qui peut être facilement installé entre les câbles de télécommunication entrants et un modem. La connexion à brancher permet une installation rapide et flexible, et nécessite uniquement d’être mise à la terre grâce au câble noir ou à une base en Rail DIN.
Fiche de branchement avec protection antisurtension pour deux interfaces de télécommunications SHDSL (ports). Connexion : RJ45 (RJ12/RJ11) et bornier à vis branché (COMBICON). Alternativement, il peut être emboîté sur un Rail DIN.
DT-TELE-SHDS Technical Specifications
| Ambient Conditions | |
|---|---|
| Ambient temperature (operation) | -40 °C ... 85 °C |
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Degree of protection | IP20 |
| Protective circuit | |
| IEC test classification | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Maximum continuous voltage UC | 185 V DC |
| Rated current | ≤ 380 mA (25 °C) |
| Operating effective current IC at UC | ≤ 6 µA |
| Residual current IPE | ≤ 4 µA |
| Nominal discharge current In (8/20) µs (Core-Core) | ≤ 5 kA |
| Nominal discharge current In (8/20) µs (core-earth) | ≤ 5 kA |
| Total discharge current Itotal (8/20) µs | 10 kA |
| Nominal pulse current Ian (10/700) µs (Core-Core) | 150 A |
| Nominal pulse current Ian (10/700) µs (Core-Earth) | 150 A |
| Voltage protection level Up (core-core) | 250 V (B2 - 100 A) |
| ≤ 250 V (C1 - 500 A) | |
| ≤ 410 V (C2 - 5 kA) | |
| Voltage protection level Up (core-ground) | ≤ 580 V (B2 - 100 A) |
| ≤ 580 V (C1 - 500 A) | |
| Response time tA (core-core) | ≤ 100 ns |
| Response time tA (core-earth) | ≤ 100 ns |
| Input attenuation aE, sym. | typ. 0.3 dB (≤ 2,8 MHz / 100 Ω) |
| typ. 3 dB (≤ 25 MHz / 100 Ω) | |
| Cut-off frequency fg (3 dB), sym. in 100 Ohm system | 25 MHz |
| Capacity (core-core) | 55 pF |
| Capacity (core-earth) | 7 pF |
| Surge protection fault message | None |
| Impulse durability (conductor-conductor) | C1 - 1 kV/500 A |
| Impulse durability (conductor-ground) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| VDE requirement class | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Maximum continuous voltage UC | 130 V AC |
| Pulse discharge current Iimp (10/350) µs | 2.5 kA (Number of pulses category D1) |
| Nominal pulse current Ian (10/1000) µs (Core-Core) | 100 A |
| Nominal pulse current Ian (10/1000) µs (Core-Earth) | 100 A |
| Voltage protection level Up (core-core) | ≤ 250 V (C3 - 100 A) |
| Voltage protection level Up (core-ground) | ≤ 790 V (C2 - 5 kA) |
| ≤ 300 V (C3 - 100 A) | |
| Resistance in series | 3.3 Ω 20 % |
| Impulse durability (conductor-conductor) | C2 - 10 kV/5 kA |
| B2 - 4 kV/100 A | |
| Impulse durability (conductor-ground) | D1 - 1 kA |
| Standards and Regulations | |
| Standards / specifications | IEC 61643-21 2002 |
| IEC 61643-21 | |
| General | |
| Housing material | Zinc die-cast |
| Color | silver/black |
| Mounting type | Connection-specific attachment plug and DIN rail, 35 mm |
| Design | Attachment plug for DIN rail mounting |
| Number of positions | 4 |
| Direction of action | Line-Line & Line-Ground/Shield |
| Standards for cearances and creepage distances | IEC 60664-1 |
| VDE 0110-1 | |
| Connection, equipotential bonding | |
| Connection method | Cable connection/DIN rail |
| Connection data | |
| Connection method | RJ45/COMBICON |
| Connection method IN | RJ45 socket |
| Connection method OUT | RJ45 socket |
| Connection method IN | MC 1,5/4 |
| Connection method OUT | MC 1,5/4 |
| Connection technology | Screw connection |
| Screw thread | M2 |
| Tightening torque | 0.22 Nm |
| Stripping length | 7 mm |
| Conductor cross section flexible | 0.14 mm² ... 1.5 mm² |
| Conductor cross section solid | 0.14 mm² ... 1.5 mm² |
| Conductor cross section AWG | 28 ... 16 |

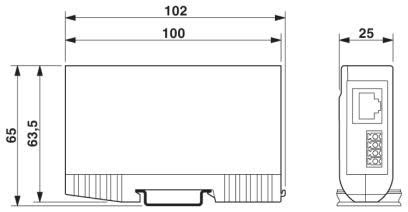

| Dimensions | |
| Height | 103 mm |
| Width | 25 mm |
| Depth | 63 mm |
 |
|
| Environmental Product Compliance | |
| Reach and RoHS Compliant | Reach and RoHS Compliant |
| Approvals | |
| UL Listed EAC |
|
| Commercial data | |
| Packing unit | 1 |
| Weight per piece | 320.0 g |
| Country of origin | Germany |
| Schéma du circuit |
|---|
 |
| Protection contre les surtensions |
Les systèmes de télécommunications numériques (DSL) sont protégés contre les surtensions par les Protecteurs antisurtension SHDSL. En raison de la bande passante importante des dispositifs antisurtension, le signal de transmission n’est pas influencé. Utilisation possible jusqu’au DSL 16000. Tous les fils du signal et le conducteur de mise à la terre doivent être connectés au dispositif antisurtension selon le schéma de connexion. Tout Rail DIN doit être mis à la terre. |
