EXTENSEUR TC 2001 ETH-2S
Extenseurs Ethernet longue portée
- Transmission de données Ethernet jusqu'à 20 km
- Détection automatique du débit de données SHDSL
- Transparent aux réseaux (pas de configuration IP nécessaire)
- Transparent aux Protocoles
L’EXTENSEUR TC étend de manière transparente la transmission des données Ethernet jusqu’à 20 km sur une paire torsadée (CAT5/6/7), du coaxial ou tout câblage cuivre existant précédemment utilisés dans des circuits d’alarme, circuits E1/T1, RS-232, RS-422, RS-485 et des applications CCTV et CATV.
Transmission Ethernet Longue Distance sur Cuivre
Le SHDSL est la technologie de choix pour la transmission longue distance de données numériques sur des câbles en cuivre pour un réseau. Bien que les performances dépendent des caractéristiques du câble utilisé, la portée du SHDSL est plus importante que celle de toutes les autres technologies DSL disponibles actuellement. De plus, la bande passante de chargement et téléchargement est symétrique et compte des débits de données allant jusqu’à 15,3 Mbit/s sur du cuivre à 2 fils et 30 Mbit/s sur du cuivre à 4 fils.
L’EXTENSEUR TC est transparents aux protocoles. Avec deux ports SHDSL, vous pouvez facilement établir des structures de réseau point-à-point, linéaire ou en anneau avec des portées allant jusqu’à 20 km. Ces Extenseurs Ethernet, simples et efficaces, sont parfaits pour des environnements industriels, des immeubles commerciaux, des lotissements privés, des environnements hôteliers, afin de connecter un réseau privé ou administratif à un réseau local LAN d’entreprise, ou chaque fois qu’il faut établir des liens de communication Ethernet entre des LAN ou des systèmes LAN spécifiques (tels que PC, capteurs numériques, téléphones Voix sur IP, points d’accès WiFi, caméras IP, etc.)
Deux sorties numériques configurables avec un logiciel sont disponibles pour les équipements externes à génération d’alarme.
Pour la transmission de données Ethernet longue distance « Plug & Play », l’EXTENSEUR TC 2001 ETH-2S est la solution idéale.
Caractéristiques de l’Extenseur Ethernet Longue Distance
- Méthode de modulation solide (SHDSL)
- Pérennité (compatible IPv4 et IPv6)
- Détection automatique du type de câble réseau (auto MDI(X))
- Détection automatique du débit de données réseau (10/100 Mbit/s)
- Démarrage facile, Plug & Play
- Deux sorties d’alarme et de signal
TC EXTENDER 2001 ETH-2S Technical Specifications
Serial interface | |
---|---|
Interface 1 | Ethernet interface, 10/100Base-T(X) in acc. with IEEE 802.3u |
Interface | Ethernet |
Connection method | RJ45 socket, shielded |
1 port 10/100Base-T(X), auto negotiation | |
Transmission length | < 100 m (shielded twisted pair) |
Protocols supported | Protocol-transparent for TCP/IP, IPv4, and IPv6 |
Serial transmission speed | 10/100 Mbps, auto negotiation |
Interface 2 | SHDSL interface according to ITU-T G.991.2.bis |
No. of channels | 2 (2-wire operation) |
Connection method | 2 x 2-pos. COMBICON plug-in screw terminal blocks |
Transmission length | < 20 km (Depending on data rate and cable cross section) |
Conductor cross section solid min. | 0.2 mm² |
Conductor cross section solid max. | 2.5 mm² |
Conductor cross section flexible min. | 0.2 mm² |
Conductor cross section flexible max. | 2.5 mm² |
Conductor cross section AWG min. | 24 |
Conductor cross section AWG max. | 14 |
Serial transmission speed | 4-wire operation: 64 kbps ... 30 Mbps |
2-wire operation: 32 kbps ... 15.3 Mbps | |
Interface 3 | USB 2.0 |
Connection method | Mini-USB type B, 5-pos. |
Transmission length | < 5 m (only for configuration and diagnostics) |
Digital outputs | |
Output name | Digital output |
Number of outputs | 2 |
Voltage output signal | depending on the operating voltage |
Current output signal | ≤ 150 mA (Short-circuit-proof) |
Connection method | 2 x 2-pos. COMBICON plug-in screw terminal blocks |
Behavior of the outputs | Deactivated for device supply via DIN rail connector |
Function | |
Management | Plug and Play, diagnostics via PSI-CONF software or web-based management (only with managed Ethernet extenders) |
Status and diagnostic indicators | LEDs: US (supply voltage), ACT/LINK (Ethernet data traffic), ERR (errors) |
2x LINK / 2x STAT (DSL data traffic port A and port B), DIAG (diagnostic messages) | |
Ambient Conditions | |
Ambient temperature (operation) | -20 °C ... 60 °C (Freestanding (40 mm spacing to the right and left), no supply of other modules via the device) |
-20 °C ... 55 °C (Mounted in rows with zero spacing and low power dissipation of aligned modules) | |
-20 °C ... 50 °C (Mounted in rows with zero spacing) | |
-20 °C ... 45 °C (Mounted in rows with zero spacing and supply of other modules via the device) | |
Ambient temperature (storage/transport) | -40 °C ... 85 °C |
Permissible humidity (operation) | 10 % ... 95 % (non-condensing) |
Permissible humidity (storage/transport) | 10 % ... 95 % (non-condensing) |
Altitude | 5000 m (For restrictions see manufacturer's declaration) |
Degree of protection | IP20 |
General | |
Electrical isolation | VCC // Ethernet // DSL (A) // DSL (B) // FE |
Test voltage data interface/power supply | 1.5 kVrms (50 Hz, 1 min.) |
Standards/regulations | EN 50121-4 |
Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
Net weight | 258.7 g |
Housing material | PA 6.6-FR |
Color | gray |
MTTF | 711 Years (SN 29500 standard, temperature 25°C, operating cycle 21 % (5 days a week, 8 hours a day)) |
308 Years (SN 29500 standard, temperature 40 °C, operating cycle 34.25 % (5 days a week, 12 hours a day)) | |
125 Years (SN 29500 standard, temperature 40°C, operating cycle 100 % (7 days a week, 24 hours a day)) | |
Conformance | CE-compliant |
Power supply | |
Nominal supply voltage | 24 V DC ±5 % (as an alternative or redundant, via backplane bus contact and system current supply) |
5 V DC (configuration only, via mini-USB type B) | |
Supply voltage range | 18 V DC ... 30 V DC |
Typical current consumption | < 180 mA (24 V DC) |
Connection method | COMBICON plug-in screw terminal block |
Dimensions | |
Width | 35 mm |
Height | 99 mm |
Depth | 114.5 mm |
Environmental Product Compliance | |
China RoHS | Environmentally Friendly Use Period = 50 |
Reach and RoHS Compliant | Reach and RoHS Compliant |
Standards and Regulations | |
Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
Vibration resistance | In acc. with EN 60068-2-6/IEC 60068-2-6 Result: 5g, 10...150 Hz, 2.5 h, in XYZ direction |
Shock | In acc. with EN 60068-2-27/IEC 60068-2-27 Result: 15g |
EMC Immunity | EN 61000-4-2: Contact discharge ± 6 kV, Indirect discharge ± 6 kV EN 61000-4-3: Frequency range 80 MHz ... 3 GHz EN 61000-4-4: Criterion B EN 61000-4-5: Signal ± 1 kV (asymmetrical, shielded Ethernet cable) EN 55011 EN 61000-4-6: Frequency range 0.15 MHz ... 80 MHz EN 50121-4 |
Conformance | CE-compliant |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | cULus listed UL 508 |
Approvals | |
UL Listed cUL Listed ATEX cULus Listed |
|
Commercial data | |
Packing unit | 1 |
Weight per piece | 0.0 g |
Country of origin | Germany |

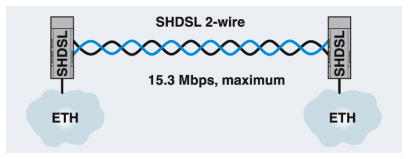

Connexion point-à-point |
---|

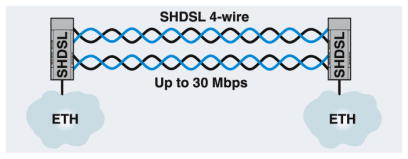

Il peut y avoir une distance maximale de 20 km entre deux équipements. L’extenseur Ethernet reconnaît automatiquement si le chemin est construit sur un chemin 2 ou 4 fils. Si les équipements ont détecté une ligne à 4 fils, le débit de transmission est automatiquement augmenté (il est généralement doublé) en fonction de la qualité de la ligne. Si l’une des connexions échoue, les données sont transmises via les conducteurs restant à une vitesse de transmission unique. Ainsi, une opération de redondance fiable est prise en charge. |

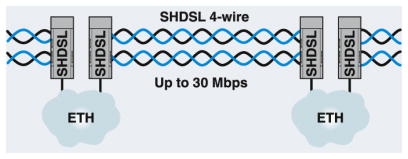

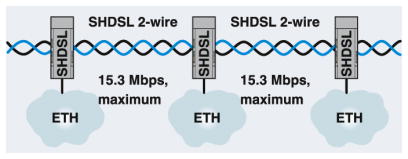

Structure de la ligne |
Il peut y avoir une distance maximale de 20 km entre deux équipements. |

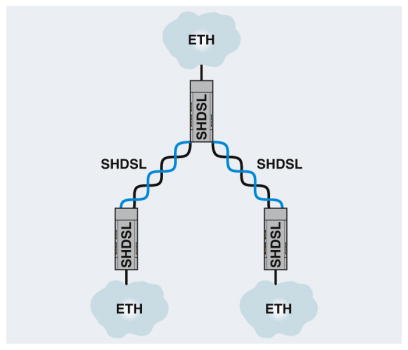

Structure en étoile |
Puisque chaque équipement possède deux ports SHDSL, vous n’avez besoin que de trois équipements. |

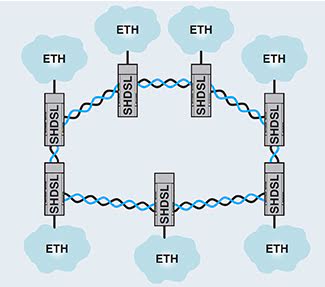

Structure en anneau redondant |
La disponibilité générale du système est significativement augmentée par un anneau redondant. Il peut y avoir une distance maximale de 20 km entre deux équipements. Vous pouvez intégrer jusqu’à 50 équipements dans un anneau. S’il y a une interruption de l’anneau, la communication Ethernet est de nouveau possible après le temps de réponse suivant : tRécupération = 600 ms + nombre d’équipements x 100 ms . Les chemins de l’anneau SHDSL doivent faire preuve d’une qualité de connexion élevée lors de l’utilisation habituelle. Si ce n’est pas le cas, le temps de réaction peut différer de la valeur calculée ci-dessus. |

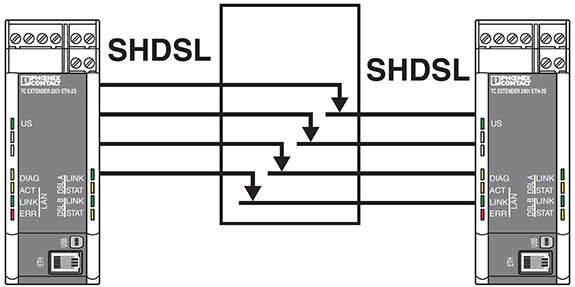

Communication de données redondantes pour des applications rotatives |
Les extenseurs Ethernet sont connectés via une ligne à 4 fils. La connexion est ainsi établie de manière redondante. En utilisant les deux sorties numériques sur l’extenseur Ethernet, vous pouvez surveiller la communication de l’anneau collecteur. |
Portée |

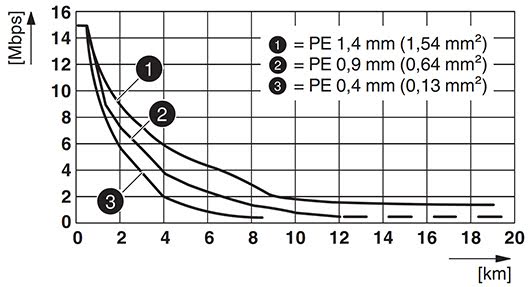

Le débit maximal possible des données SHDSL dépend de plusieurs paramètres. Deux paramètres importants sont la longueur du câble et sa section transversale. Ce schéma illustre la dépendance du débit de données SHDSL maximal sur la longueur de la ligne avec 3 types de câbles. Des distances plus longues peuvent être atteintes avec des câbles de qualité aux diamètres plus élevés. L’EXTENSEUR TC permet des débits de données sur du cuivre à 2 fils de 32 kbit/s à 15,3 Mbit/s. Des débits de données allant jusqu’à 30 Mbit/s sont possibles sur du cuivre à 4 fils. Figure 1: Débit des données SHDSL selon la distance, 2 fils Calcul des débits de données SHDSL à l’aide de PSI-SHDSL Calculator Regardez ce didacticiel pour apprendre comment calculer le débit de données maximal théorique d’une ligne SHDSL rapidement et facilement avec le logiciel PSI-SHDSL Calculator. Dans l’ensemble, le logiciel vous aide à préparer votre projet de manière plus fiable.
|
