D-LAN-CAT.5-HC Protecteurs Antisurtensions

Protecteur antisurtensions et antifoudre des lignes de données CAT5/6/7

Protection des interfaces de données
Vitesses de transmission fiables jusqu'à 1 Gbit/s
Adaptateur de protection pour huit chemins de signaux via un connecteur RJ45 (y compris le PoE+)
Adapté à des réseaux de données grande vitesse de catégorie 6

Le D-LAN-CAT.5-HC est un adaptateur de protection à insérer dans la ligne de données pour la protection des interfaces LAN et du câble RJ45.

Protection contre les surtensions pour les technologies d’information

Un traitement fiabledes données est indispensable dans l’industrie actuelle. Les systèmes sensibles utilisés dans les LAN fonctionnent avec de hautes fréquences à des niveaux de signal faibles, et sont mis en réseau sur une large zone. Les surtensions peuvent rapidement mener à des pannes de grande ampleur et, dans le pire des cas, une perte de données. Les Protecteurs antisurtensions pour ligne de données sont spécialement conçus pour protéger votre investissement dans des équipements câblés, sans fil et PoE coûteux.

Protection des données à grande vitesse

Si vous avez besoin d’une protection antisurtension, antifoudre et contre les interférences RFI et ESD pour la transmission de données à grande vitesse, le DT-LAN-CAT.5-HC offre une protection universelle sans affecter le signal à la vitesse du réseau, jusqu’à 1 Gbit/s.

Adapté aux environnements suivants

100/1000/10G-Base-T
Power over Ethernet (PoE+) “Mode A” and “Mode B”
Anneau à Jeton (TOKEN Ring)
ISDN
DS1

Fiche de branchement RJ45 avec câble de mise à la terre séparé et pied encliquetable de fiche de terre pour Rails DIN NS 35.

Specifications

1 Year Return to Factory Warranty

Reach, RoHS and WEEE Compliant

HTSUS Number:

8535.40.0000

UNSPSC Code:

39121621

ECCN:

5A991

Ambient Conditions

Ambient temperature (operation)

-40°C ... 85°C

Ambient temperature (storage/transport)

-40°C ... 85°C

Degree of protection

IP20

Protective circuit

IEC test classification

Maximum continuous operating voltage U_C

± 5 V DC

Maximum continuous voltage U_C(line-line)

± 5 V DC (± 57 V DC/PoE+)

Rated current

≤ 1.5 A (25°C)

Operating effective current I_C at U_C

≤ 600 µA

Nominal discharge current In (8/20) µs (line-line)

350 A

Nominal discharge current In (8/20) µs (line-ground)

2 kA

Pulse discharge current I_imp (10/350) µs (line-earth)

1 kA

Total discharge current I_Total (8/20) µs

8 kA

Nominal pulse current Ian (10/700) µs (line-line)

≤ 25 A

Nominal pulse current Ian (10/700) µs (line-earth)

≤ 100 A

Output voltage limitation at 1 kV/µs (line-line) spike

≤ 25 V
≤ 90 V (PoE)

Output voltage limitation at 1 kV/µs (line-earth) spike

≤ 750 V

Residual voltage at In (conductor-conductor)

≤ 35 V
≤ 110 V (PoE)

Residual voltage at In (conductor-ground)

≤ 35 V
≤ 850 V (PoE)

Voltage protection level Up (line-line)

≤ 20 V (B2 - 1 kV/25 A)
≤ 90 V (B2 - 1 kV/25 A - PoE)
≤ 35 V (C1-700 V/350 A)
≤ 110 V (C1-700 V/350 A-PoE)

Voltage protection level Up (core-ground)

≤ 700 V (B2 - 4 kV/100 A)
≤ 850 V (C2 - 4 kV/2 kA)

Response time tA (line-line)

≤ 1 ns

Response time tA (line-earth)

≤ 100 ns

Input attenuation aE, sym.

≤ 0.5 dB (100 MHz/100 Ω)
≤ 1 dB (100 MHz/100 Ω/Link Class E)

Near-end crosstalk attenuation

typ. 63 dB (1 MHz/100 Ω/Link Class E)
typ. 43 dB (16 MHz/100 Ω/Link Class E)
typ. 30 dB (100 MHz/100 Ω/Link Class E)
> 40 dB (100 MHz/100 Ω)

Cut-off frequency fg (3 dB), sym. in 100 Ohm system

> 250 MHz

Capacity (core-core)

typ. 15 pF (f= 1 MHz / VR= 0 V)

Capacity (core-earth)

typ. 5 pF (f= 1 MHz / VR= 0 V)

Impulse durability (conductor-conductor)

B2 - 1 kV / 100 A
C2-4 kV / 2 kA
D1 - 1kA

Impulse durability (conductor-ground)

B2 - 4 kV/100 A
C2 - 4 kV/2 kA
D1 - 1 kA

General

Color

gray/black

Housing material

PC+ABS

Flammability rating according to UL94

V-0

Dimensions

Height

109.8 mm

Width

28 mm

Depth

76.3 mm

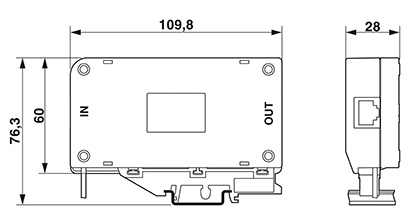

SURGE PROTECTOR

Standards and Regulations

Standards / specifications

VDE 0110-1 / IEC 60664
IEC 61643-21/A1 2008
EN 61643-21/A1 2009
IEC 61643-21 2000
GB/T 18802.21 2004

Environmental Product Compliance

China RoHS

Environmentally friendly use period: unlimited = EFUP-e

Approvals

UL Listed
EAC

Commercial data

Packing unit

Weight per piece

178.0 g (including packaging)

25.0 g (excluding packaging)

Country of origin

Schéma d’application du protecteur antisurtension de la ligne de données

Data Line Surge Protector Application Diagram

Schéma du circuit

Protection contre les surtensions

Les systèmes LAN sont protégés contre les surtensions par les protecteurs antisurtension CAT6. En raison de la bande passante importante des protecteurs antisurtension, le signal de transmission n’est pas influencé. Tous les fils du signal et le conducteur de mise à la terre doivent être connectés au protecteur antisurtension selon le schéma de connexion. Tout Rail DIN doit être mis à la terre.
Protection Against Surge Voltage
