QUINT-PS/1AC/24DC/3.5 Alimentation monophasée sur Rail DIN
Alimentation Industrielle 24V pour sortie AC/DC régulée ou pour conversion DC/DC

- Tension de sortie 24 V DC
- Plages de tension de sortie réglables: 18 à 29.5 V DC
- 3.5 A
- 84 watts
- Entrée AC ou DC monophasée
- Plage de tension d’entrée : 85 à 264 V AC et 90 à 350 V DC
L'Alimentation Industrielle QUINT-PS/1AC/24DC/3.5 est un convertisseur AC à DC et DC à DC robuste, conçu pour répondre aux exigences de stabilité et d’efficacité élevées des environnements industriels, de l’automatisation des machines et du contrôle des processus. Elle présente aussi une combinaison unique de surveillance préventive du fonctionnement et de réserve de puissance dans un format incroyablement compact. Cette alimentation à découpage (mode découpage) assure une tension de sortie régulée même en cas de fluctuations de tension dans le réseau d’alimentation. Utilisé en parallèle et connectée à différentes phases, elle assure une alimentation fiable des charges, même en cas de problèmes de tension d’entrée. Grâce à toutes les certifications de sécurité lui permettant de prendre en charge des équipements informatiques (EI), à un conditionnement robuste, à des températures de fonctionnement étendues, à des capacités de pic de charge élevées et à des tensions d’isolation élevées, l'alimentation industrielle QUINT est conçue pour répondre aux besoins de votre application industrielle.
AMPLIFICATION DE PUISSANCE : démarrez de façon fiable des charges difficiles

Un haut niveau de flexibilité est nécessaire pour configurer, optimiser et étendre de vastes systèmes. Pour adapter de façon optimale un système ou une machine à vos exigences, une réserve de puissance dans l’unité d’alimentation est essentielle. L’alimentation QUINT-PS/1AC/24DC/3.5 fournit jusqu’à 50 % de courant supplémentaire sans chute de tension. Cela peut s’avérer utile lorsqu’il n’est pas possible de prévoir les charges qui seront appliquées en même temps ou lorsque l’intensité d’appel élevée des charges capacitives doit être absorbée sans chute de tension. Avec la fonction d’amplification de puissance QUINT une amplification statique sera fournie en continu jusqu’à 125 % de l’intensité nominale.
La surveillance préventive du fonctionnement signale les états de fonctionnement critiques avant qu’ils ne se produisent

Avec l'alimentation industrielle QUINT-PS/1AC/24DC/3.5 la tension et l’intensité de sortie sont surveillées en permanence. La surveillance préventive du fonctionnement visualise les états de fonctionnement critiques et les signale localement et à distance aux contrôleurs, de la façon suivante :
- Par un voyant LED
- Par un relais à contact libre de potentiel
- Par une sortie de commutation active
Consommation électrique à rendement élevé et très économique en l’absence de charge
Par rapport aux autres produits du marché, l’alimentation industrielle QUINT permet d’importantes économies d’énergie. Grâce à une consommation d’énergie très faible en l’absence de charge et à une efficacité élevée à la charge nominale, seule une faible quantité d’énergie électrique est convertie en chaleur non désirée, rendant ces alimentations très écologiques.
- Déclenchement des disjoncteurs : Le disjoncteur est généralement déclenché par une intensité SFB élevée dans les 3 à 5 ms. Ainsi, toute chute de tension est évitée pour les charges connectées en parallèle.
- Déclenchement d’un fusible : Les fusibles sont déclenchés par la fusion du point de rupture prédéterminé dans la capsule du fusible. La caractéristique de déclenchement du fusible est décrite par l’intégrale de fusion (I²t). Une intensité élevée est essentielle pour obtenir un temps de déclenchement très court.
Technologie SFB (rupture sélective des fusibles)

La technologie SFB peut être utilisée pour déclencher rapidement et de façon fiable des disjoncteurs miniatures et des fusibles branchés du côté secondaire. En cas de court-circuit du côté secondaire, cette alimentation QUINT fournit jusqu’à 6 fois l’intensité nominale pendant 15 ms. Les circuits de courant de défaut sont sélectivement mis hors tension, le défaut est localisé et les parties importantes du système continuent à fonctionner. Les charges connectées en parallèle restent alimentées en énergie, assurant le fonctionnement sans interruption des parties correspondantes du système.
- Déclenchement des disjoncteurs : Le disjoncteur est généralement déclenché par une intensité SFB élevée dans les 3 à 5 ms. Ainsi, toute chute de tension est évitée pour les charges connectées en parallèle.
- Déclenchement d’un fusible : Les fusibles sont déclenchés par la fusion du point de rupture prédéterminé dans la capsule du fusible. La caractéristique de déclenchement du fusible est décrite par l’intégrale de fusion (I²t). Une intensité élevée est essentielle pour obtenir un temps de déclenchement très court.
Environnements d’application parfaits pour une alimentation sur Rail DIN QUINT-PS/1AC/24DC/3.5
- construction navale
- Applications médicales
- construction de machines
- processus de production automatisé
- commande, automatisation, assemblage et équipement de test industriels
- systèmes de contrôle de bâtiment, de sécurité et surveillance et de climatisation.
- Alimentez de nombreux dispositifs d’automatisation industriels tels que capteurs, contrôleurs et valves
Autres raisons de choisir une alimentation industrielle QUINT-PS/1AC/24DC/3.5
- Agréments de construction navale
- Applications médicales
- Plages de tension de sortie réglables : la tension de sortie peut être ajustée de façon optimale pour répondre aux exigences spécifiques de son environnement d’application, par exemple, pour compenser une chute de tension due à une importante longueur de câble.
- Côté entrée robuste : immunité au bruit élevée, éclateurs à gaz intégrés (jusqu'à 6 kV) et une durée de sauvegarde de ≥ 20 ms en cas de coupure de courant
- Signalement configurable de DC OK ou seuils de puissance sélectionnables
- Economies d'espace dans l’armoire de commande grâce à une conception étroite et minimaliste
- Isolation de tension entrée/sortie : 4 kV AC
- Protections : Court-circuit, surcharge, surtension, surchauffe
- Pour assurer une disponibilité maximale, tous les modèles présentent une valeur élevée de temps moyen entre pannes (MTBF).
Environmental Product Compliance | |
---|---|
REACH SVHC | Lead 7439-92-1 |
China RoHS | Environmentally Friendly Use Period = 25; |
General | |
Net weight | 0.5 kg |
Operating voltage display | Green LED |
Efficiency | > 88 % (for 230 V AC and nominal values) |
Insulation voltage input/output | 4 kV AC (type test) |
2 kV AC (routine test) | |
Insulation voltage input / PE | 3.5 kV AC (type test) |
2 kV AC (routine test) | |
Insulation voltage output / PE | 500 V DC (routine test) |
Protection class | I |
Degree of protection | IP20 |
MTBF (IEC 61709, SN 29500) | > 1433000 h (25 °C) |
823723,23 h (40 °C) | |
364963,5 h (60 °C) | |
Mounting position | horizontal DIN rail NS 35, EN 60715 |
Assembly instructions | alignable: PN ≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm vertically alignable: PN <50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom |
Standards and Regulations | |
Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
Noise emission | EN 55011 (EN 55022) |
Noise immunity | EN 61000-6-2:2005 |
Connection in acc. with standard | CSA |
Standards/regulations | EN 61000-4-2 |
Contact discharge | 4 kV (Test Level 2) |
Standards/regulations | EN 61000-4-3 |
Frequency range | 80 MHz ... 1 GHz |
Test field strength | 10 V/m (Test Level 3) |
Frequency range | 1.4 GHz ... 2 GHz |
Test field strength | 3 V/m (Test Level 2) |
Standards/regulations | EN 61000-4-4 |
Comments | Criterion B |
Standards/regulations | EN 61000-6-3 |
EN 61000-4-6 | |
Frequency range | 0.15 MHz ... 80 MHz |
Voltage | 10 V (Test Level 3) |
Low Voltage Directive | Conformance with LV directive 2006/95/EC |
Standard - Electrical safety | IEC 60950-1/VDE 0805 (SELV) |
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations | EN 50178/VDE 0160 (PELV) |
Standard – Safety extra-low voltage | IEC 60950-1 (SELV) and EN 60204-1 (PELV) |
Standard - Safe isolation | DIN VDE 0100-410 |
Standard – Protection against shock currents, basic requirements for protective separation in electrical equipment | EN 50178 |
Standard – Limitation of mains harmonic currents | EN 61000-3-2 |
Standard - Equipment safety | BG (design tested) |
Standard - Approval for medical use | IEC 60601-1, 2 x MOOP |
Shipbuilding approval | DNV GL (EMC A), ABS, LR, RINA, NK, BV |
UL approvals | UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
DeviceNet approval | DeviceNet™ Power Supply Conformance Tested |
Shock | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
Vibration (operation) | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
15 Hz ... 150 Hz, 2.3g, 90 min. | |
Approval - requirement of the semiconductor industry with regard to mains voltage dips | SEMI F47-0706 Compliance Certificate |
Information technology equipment - safety (CB scheme) | CB Scheme |
Rail applications | EN 50121-4 |
Overvoltage category (EN 62477-1) | III |
Connection data, input | |
Connection method | Pluggable screw connection |
Conductor cross section solid min. | 0.2 mm² |
Conductor cross section solid max. | 2.5 mm² |
Conductor cross section flexible min. | 0.2 mm² |
Conductor cross section flexible max. | 2.5 mm² |
Conductor cross section AWG min. | 20 |
Conductor cross section AWG max. | 12 |
Stripping length | 7 mm |
Screw thread | M3 |
Output data | |
Nominal output voltage | 24 V DC ±1 % |
Setting range of the output voltage (USet) | 18 V DC ... 29.5 V DC (> 24 V DC, constant capacity restricted) |
Nominal output current (IN) | 3.5 A (-25 °C ... 60 °C, UOUT = 24 V DC) |
POWER BOOST (IBoost) | 4 A (-25°C ... 40°C permanent, UOUT = 24 V DC ) |
Selective Fuse Breaking (ISFB) | 15 A (12 ms) |
Derating | 60 °C ... 70 °C (2.5%/K) |
Connection in parallel | Yes, for redundancy and increased capacity |
Connection in series | yes |
Feedback resistance | max. 35 V DC |
Protection against surge voltage on the output | < 35 V DC |
Control deviation | < 1 % (change in load, static 10 % ... 90 %) |
< 2 % (change in load, dynamic 10 % ... 90 %) | |
< 0.1 % (change in input voltage ±10 %) | |
Residual ripple | < 50 mVPP (with nominal values) |
Output power | 84 W |
Typical response time | < 0.05 s |
Maximum power dissipation in no-load condition | 3.5 W |
Power loss nominal load max. | 11 W |
Connection data for signaling | |
Conductor cross section solid min. | 0.2 mm² |
Conductor cross section solid max. | 2.5 mm² |
Conductor cross section flexible min. | 0.2 mm² |
Conductor cross section flexible max. | 2.5 mm² |
Conductor cross section AWG min. | 20 |
Conductor cross section AWG max. | 12 |
Screw thread | M3 |
Dimensions | |
Width | 32 mm |
Height | 130 mm |
Depth | 125 mm |
Width with alternative assembly | 122 mm |
Height with alternative assembly | 130 mm |
Depth with alternative assembly | 35 mm |
Weight per piece | 500.0 GRM |
Input data | |
Nominal input voltage range | 100 V AC ... 240 V AC |
Input voltage range | 85 V AC ... 264 V AC |
90 V DC ... 350 V DC | |
Dielectric strength maximum | 300 V AC |
AC frequency range | 45 Hz ... 65 Hz |
Frequency range DC | 0 Hz |
Discharge current to PE | < 3.5 mA |
Current consumption | 1.4 A (120 V AC) |
0.8 A (230 V AC) | |
0.9 A (110 V DC) | |
0.4 A (220 V DC) | |
Nominal power consumption | 180 VA |
Inrush surge current | < 20 A (typical) |
Mains buffering | typ. 20 ms (120 V AC) |
typ. 80 ms (230 V AC) | |
Input fuse | 5 A (slow-blow, internal) |
Choice of suitable circuit breakers | 6 A ... 20 A (AC: Characteristics B, C, D, K) |
Type of protection | Transient surge protection |
Protective circuit/component | Varistor |
Connection data, onput | |
Connection method | Pluggable screw connection |
Conductor cross section solid min. | 0.2 mm² |
Conductor cross section solid max. | 2.5 mm² |
Conductor cross section flexible min. | 0.2 mm² |
Conductor cross section flexible max. | 2.5 mm² |
Conductor cross section AWG min. | 20 |
Conductor cross section AWG max. | 12 |
Stripping length | 7 mm |
Screw thread | M3 |
Ambient conditions | |
Degree of protection | IP20 |
Ambient temperature (operation) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
Ambient temperature (storage/transport) | -40 °C ... 85 °C |
Max. permissible relative humidity (operation) | ≤ 95 % (at 25 °C, non-condensing) |
Climatic class | 3K3 (in acc. with EN 60721) |
Degree of pollution | 2 |
Installation height | 5000 m |
Approvals | |
|

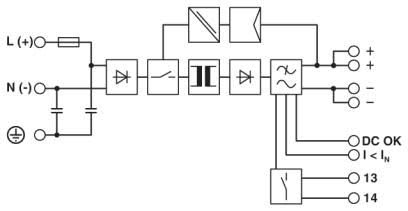

QUINT-1-Phase Schéma de Bloc d'arrivée d'alimentation Industriel |
---|
![]() |
