QUINT4-PS/1AC/24DC/1.3/SC Alimentation monophasée sur Rail DIN

L'Alimentation Industrielle QUINT4-PS/1AC/24DC/1.3/SC est un convertisseur AC à DC et DC à DC robuste, conçu pour répondre aux exigences de stabilité et d’efficacité élevées des environnements industriels, de l’automatisation des machines et du contrôle des processus. Elle présente aussi une combinaison unique de surveillance préventive du fonctionnement et de réserve de puissance dans un format incroyablement compact. Cette alimentation à découpage (mode découpage) assure une tension de sortie régulée même en cas de fluctuations de tension dans le réseau d’alimentation. Utilisé en parallèle et connectée à différentes phases, elle assure une alimentation fiable des charges, même en cas de problèmes de tension d’entrée. Grâce à toutes les certifications de sécurité lui permettant de prendre en charge des équipements informatiques (EI), à un conditionnement robuste, à des températures de fonctionnement étendues, à des capacités de pic de charge élevées et à des tensions d’isolation élevées, l'alimentation industrielle QUINT est conçue pour répondre aux besoins de votre application industrielle.

AMPLIFICATION DE PUISSANCE : démarrez de façon fiable des charges difficiles

Un haut niveau de flexibilité est nécessaire pour configurer, optimiser et étendre de vastes systèmes. Pour adapter de façon optimale un système ou une machine à vos exigences, une réserve de puissance dans l’unité d’alimentation est essentielle. L’alimentation QUINT4-PS/1AC/24DC/1.3/SC fournit jusqu’à 50 % de courant supplémentaire sans chute de tension. Cela peut s’avérer utile lorsqu’il n’est pas possible de prévoir les charges qui seront appliquées en même temps ou lorsque l’intensité d’appel élevée des charges capacitives doit être absorbée sans chute de tension. Avec la fonction d’amplification de puissance QUINT une amplification statique sera fournie en continu jusqu’à 125 % de l’intensité nominale.

La surveillance préventive du fonctionnement signale les états de fonctionnement critiques avant qu’ils ne se produisent

Avec l'alimentation industrielle QUINT4-PS/1AC/24DC/1.3/SC la tension et l’intensité de sortie sont surveillées en permanence. La surveillance préventive du fonctionnement visualise les états de fonctionnement critiques et les signale localement et à distance aux contrôleurs, de la façon suivante :

• Par un voyant LED
• Par un relais à contact libre de potentiel
• Par une sortie de commutation active

Consommation électrique à rendement élevé et très économique en l’absence de charge

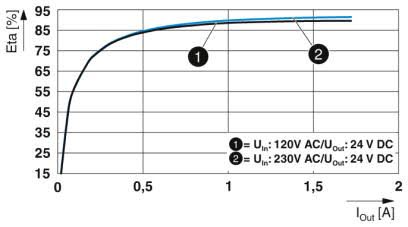

Par rapport aux autres produits du marché, l’alimentation industrielle QUINT permet d’importantes économies d’énergie. Grâce à une consommation d’énergie très faible en l’absence de charge et à une efficacité élevée à la charge nominale, seule une faible quantité d’énergie électrique est convertie en chaleur non désirée, rendant ces alimentations très écologiques.

• Déclenchement des disjoncteurs : Le disjoncteur est généralement déclenché par une intensité SFB élevée dans les 3 à 5 ms. Ainsi, toute chute de tension est évitée pour les charges connectées en parallèle.
• Déclenchement d’un fusible : Les fusibles sont déclenchés par la fusion du point de rupture prédéterminé dans la capsule du fusible. La caractéristique de déclenchement du fusible est décrite par l’intégrale de fusion (I²t). Une intensité élevée est essentielle pour obtenir un temps de déclenchement très court.

Environnements d’application parfaits pour une alimentation sur Rail DIN QUINT4-PS/1AC/24DC/1.3/SC

• construction navale
• construction de machines
• processus de production automatisé
• commande, automatisation, assemblage et équipement de test industriels
• systèmes de contrôle de bâtiment, de sécurité et surveillance et de climatisation.
• Alimentez de nombreux dispositifs d’automatisation industriels tels que capteurs, contrôleurs et valves

Autres raisons de choisir une alimentation industrielle QUINT4-PS/1AC/24DC/1.3/SC

• Agréments de construction navale
• Plages de tension de sortie réglables : la tension de sortie peut être ajustée de façon optimale pour répondre aux exigences spécifiques de son environnement d’application, par exemple, pour compenser une chute de tension due à une importante longueur de câble.
• Côté entrée robuste : immunité au bruit élevée, éclateurs à gaz intégrés (jusqu'à 6 kV) et une durée de sauvegarde de ≥ 20 ms en cas de coupure de courant
• Signalement configurable de DC OK ou seuils de puissance sélectionnables

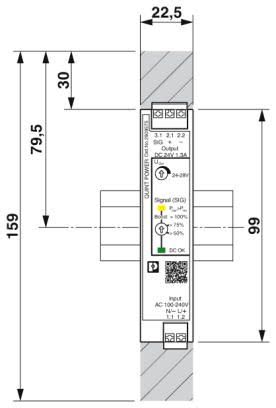

• Economies d'espace dans l’armoire de commande grâce à une conception étroite et minimaliste

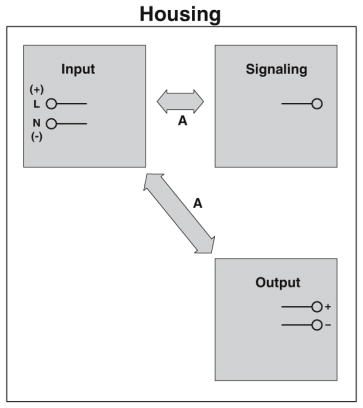

• Isolation de tension entrée/sortie : 4 kV AC
• Protections : Court-circuit, surcharge, surtension, surchauffe
• Pour assurer une disponibilité maximale, tous les modèles présentent une valeur élevée de temps moyen entre pannes (MTBF).

Alimentation Industrielle de Classe 2

Désignée comme alimentation de classe 2 par NEC, l’alimentation QUINT respecte toutes les réglementations relatives aux conditions de câblage (dimensions et isolation du câble, facteurs de déclassement du câble, limites de protection contre les surintensités et méthodes d’installation de câblage). La tension de sortie et les capacités de puissance délivrée de cette alimentation de classe 2 limitent le risque de déclenchement d’incendie et de décharge électrique, ce qui permet l’utilisation de méthodes plus économiques lors du câblage électrique d’un bâtiment.
