DT-LAN-CAT6 Protecteurs Antisurtensions

Protecteur antisurtensions et antifoudre des lignes de données CAT5/6/7

DT-LAN-CAT6 Protecteurs Antisurtentsoons
  • Protection des interfaces de données
  • Vitesses de transmission fiables jusqu’à 10 Mo/s
  • Adaptateur de protection pour huit chemins de signaux via un connecteur RJ45 (y compris le PoE+)
  • Adapté à des réseaux de données grande vitesse de catégorie 6
  • Peut être installé dans une armoire de commande en retirant l’adaptateur de prise de terre
Demande de Devis Question sur le produit?
  • Présentation
  • Spécifications Produit
  • Schémas d'application
  • Documentation
  • Commander

Le DT-LAN-CAT6 est un adaptateur de protection à insérer dans la ligne de données pour la protection des interfaces LAN et du câble RJ45.

Protection contre les surtensions pour les technologies d’information

Un traitement fiabledes données est indispensable dans l’industrie actuelle. Les systèmes sensibles utilisés dans les LAN fonctionnent avec de hautes fréquences à des niveaux de signal faibles, et sont mis en réseau sur une large zone. Les surtensions peuvent rapidement mener à des pannes de grande ampleur et, dans le pire des cas, une perte de données. Les Protecteurs antisurtensions pour ligne de données sont spécialement conçus pour protéger votre investissement dans des équipements câblés, sans fil et PoE coûteux.

Protection des données à grande vitesse

Si vous avez besoin d’une protection antisurtension, antifoudre et contre les interférences RFI et ESD pour la transmission de données à grande vitesse, le DT-LAN-CAT.6+ offre une protection universelle sans affecter le signal à la vitesse du réseau, jusqu’à 10 Go/s.

Adapté aux environnements suivants

  • 100/1000/10G-Base-T
  • Power over Ethernet (PoE+) “Mode A” and “Mode B”
  • Anneau à Jeton (TOKEN Ring)
  • FDDI/CDDI
  • ISDN
  • DS1
  • VG-AnyLAN
  • PROFINET

Protection contre les surtensions conformément à la Classe EA (CAT6A). Fiche de branchement RJ45 avec câble de mise à la terre séparé et pied encliquetable de fiche de terre pour Rails DIN NS 35.

ROHS Compliant
IP20 Compliant
DIN Rail Compliant
CAT6 Compliant

DT-LAN-CAT.6+ Technical Specifications

Ambient Conditions
Ambient temperature (operation) -40 °C ... 70 °C
Ambient temperature (storage/transport) -40 °C ... 70 °C
Degree of protection IP20
Protective circuit
IEC test classification B2
C1
C2
C3
D1
Maximum continuous voltage UC ≤ 3.3 V DC (± 60 V DC/PoE+)
Rated current ≤ 1.5 A (25 °C)
Operating effective current IC at UC ≤ 1 µA
Residual current IPE ≤ 400 µA
Nominal discharge current In (8/20) µs (Core-Core) 100 A
Nominal discharge current In (8/20) µs (core-earth) 2 kA (per signal pair)
Total discharge current Itotal (8/20) µs 10 kA
Nominal pulse current Ian (10/700) µs (Core-Core) ≤ 40 A
Nominal pulse current Ian (10/700) µs (Core-Earth) ≤ 160 A
Output voltage limitation at 1 kV/µs (core-core) spike ≤ 85 V (PoE)
Output voltage limitation at 1 kV/µs (core-earth) spike ≤ 700 V
Output voltage limitation at 1 kV/µs (core-core) static ≤ 9 V
Output voltage limitation at 1 kV/µs (core-earth) static ≤ 700 V
Residual voltage at In (conductor-conductor) ≤ 15 V
≤ 100 V (PoE)
Voltage protection level Up (core-core) ≤ 9 V (B2 - 1 kV/25 A)
≤ 100 V (B2 - 1 kV/25 A - PoE)
≤ 15 V (500 V / 100 A)
Voltage protection level Up (core-ground) ≤ 900 V (B2 - 4 kV/100 A)
≤ 700 V (C2 - 4 kV/2 kA)
Response time tA (core-core) ≤ 1 ns
Response time tA (core-earth) ≤ 100 ns
Input attenuation aE, sym. ≤ 1 dB (up to100 MHz/direct measuring)
≤ 1 dB (up to 250 MHz/direct measuring)
≤ 3 dB (up to 500 MHz/direct measuring)
Near-end crosstalk attenuation ≥ 35 dB (250 MHz/100 Ω/link)
≥ 45 dB (100 MHz / 100 Ω / Link)
≥ 27 dB (500 MHz / 100 Ω / Link)
≥ 39 dB (250 MHz/100 Ω/direct measuring)
Cut-off frequency fg (3 dB), sym. in 100 Ohm system > 500 MHz
Capacity (core-core) typ. 12 pF (f= 1 MHz / VR= 0 V)
Capacity (core-earth) typ. 2 pF (f= 1 MHz / VR= 0 V)
Surge protection fault message None
Impulse durability (conductor-conductor) B2 - 1 kV / 25 A
Impulse durability (conductor-ground) B2 - 4 kV/100 A
C2 - 4 kV/2 kA
D1 - 1 kA
General
Housing material Zinc die-cast
Color silver/black
Mounting type Connection-specific attachment plug and DIN rail, 35 mm
Design Attachment plug for DIN rail mounting
Number of positions 8
Direction of action Line-Line & Line-Ground/Shield
Connection, equipotential bonding
Connection method Cable connection
Connection data
Connection method RJ45
Connection method IN RJ45 socket
Connection method OUT RJ45 socket

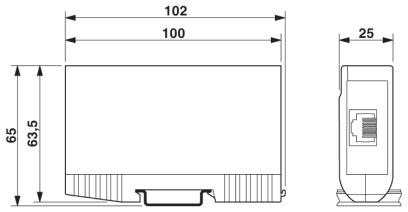

Dimensions
Height 102 mm
Width 25 mm
Depth 63.5 mm
SURGE PROTECTOR
Standards and Regulations
Standards / specifications IEC 61643-21 2002
EN 50173-1 2002
ISO/IEC 11801-Am.1 2006
Environmental Product Compliance
China RoHS Environmentally friendly use period: unlimited = EFUP-e
Reach and RoHS Compliant Reach and RoHS Compliant
Approvals
UL Listed
EAC
Commercial data
Packing unit 1
Weight per piece 320.0 g
Country of origin Germany

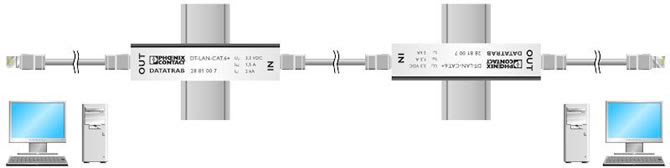

Schéma d’application du protecteur antisurtension de la ligne de données
Data Line Surge Protector Application Diagram

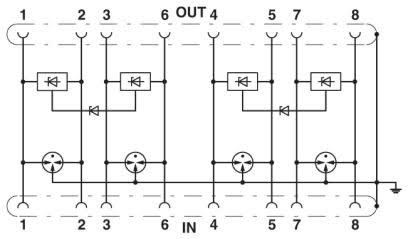

Schéma du circuit
Circuit Diagram
Protection contre les surtensions
Les systèmes LAN sont protégés contre les surtensions par les protecteurs antisurtension CAT6. En raison de la bande passante importante des protecteurs antisurtension, le signal de transmission n’est pas influencé. Tous les fils du signal et le conducteur de mise à la terre doivent être connectés au protecteur antisurtension selon le schéma de connexion. Tout Rail DIN doit être mis à la terre.
Protection Against Surge Voltage
Haut de page

Produits

Applications

Infos société

Contactez-nous

Comment acheter

Support Technique

Plan du site

Mentions légales

Confidentialité

Produits par Perle

specialix Chase Research

Follow Perle

Copyright © 1996 - 2018 Perle. Tous droits réservés

Contactez-nous
Produits
Applications
Comment acheter
Support Technique
Infos société
Follow Perle

Copyright © 1996 - 2018 Perle. Tous droits réservés
